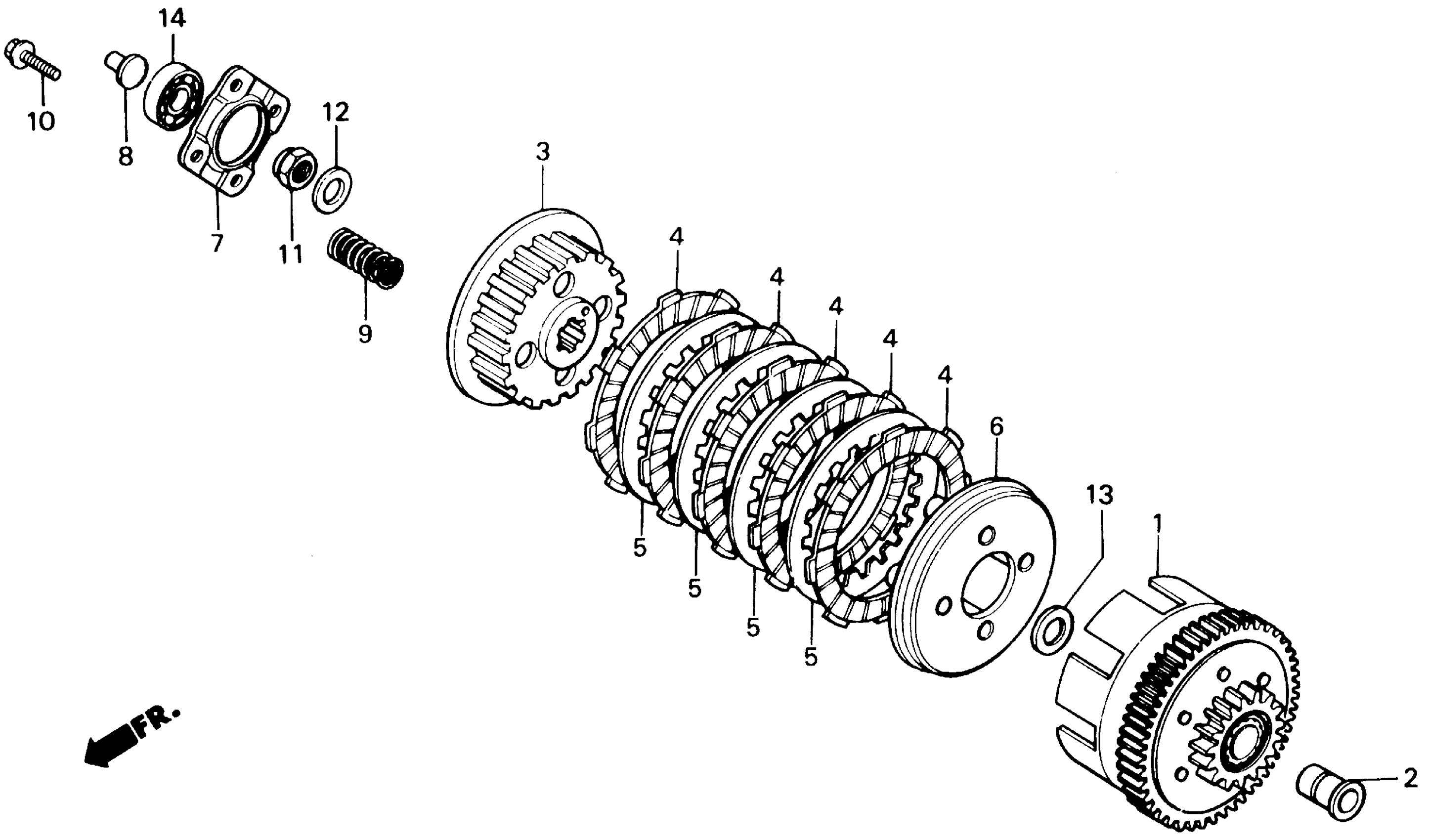

Honda ATC200XA (87) ALL TERRAIN CYCLE, JPN, VIN# JH3TB052-HK600004 TO JH3TB052-HK603542 CLUTCH Diagram

#

Description
Price

1

CLUTCH (OUTER)

22100-HB5-670

Unavailable

2

GUIDE, CLUTCH (OUTER) (NOT AVAILABLE)

22116-HB5-000

Unavailable

3

CENTER, CLUTCH (NOT AVAILABLE)

22121-HB5-670

Unavailable

4

DISK, CLUTCH FRICTION This part replaces 22201-GF6-000.

22201-166-000

$17.44

4

DISK, CLUTCH FRICTION

22201-166-000

$17.44

5

PLATE, CLUTCH

22321-KE8-000

$12.71

6

PLATE, CLUTCH PRESSURE

22350-HB3-000

$41.35

7

PLATE, CLUTCH LIFTER

22361-HB5-000

Unavailable

8

ROD, CLUTCH LIFTER (NOT AVAILABLE)

22366-HB5-000

Unavailable

9

SPRING, CLUTCH

22401-HB5-670

Unavailable

10

BOLT, HEX. (6X28)

90001-HA5-000

$4.04

11

NUT, SPECIAL (14MM)

90201-HB5-010

Unavailable

12

WASHER (14.2X30X2)

90402-KM1-000

Unavailable

13

WASHER, THRUST (20MM)

90452-413-000

$2.53

14

BEARING, RADIAL BALL (16003) This part replaces 91008-KK6-000.

91011-KK6-013

$15.40

14

BEARING, RADIAL BALL (16003) This part replaces 91010-HC0-003.

91011-KK6-013

$15.40

14

BEARING, RADIAL BALL (16003)

91011-KK6-013

$15.40
