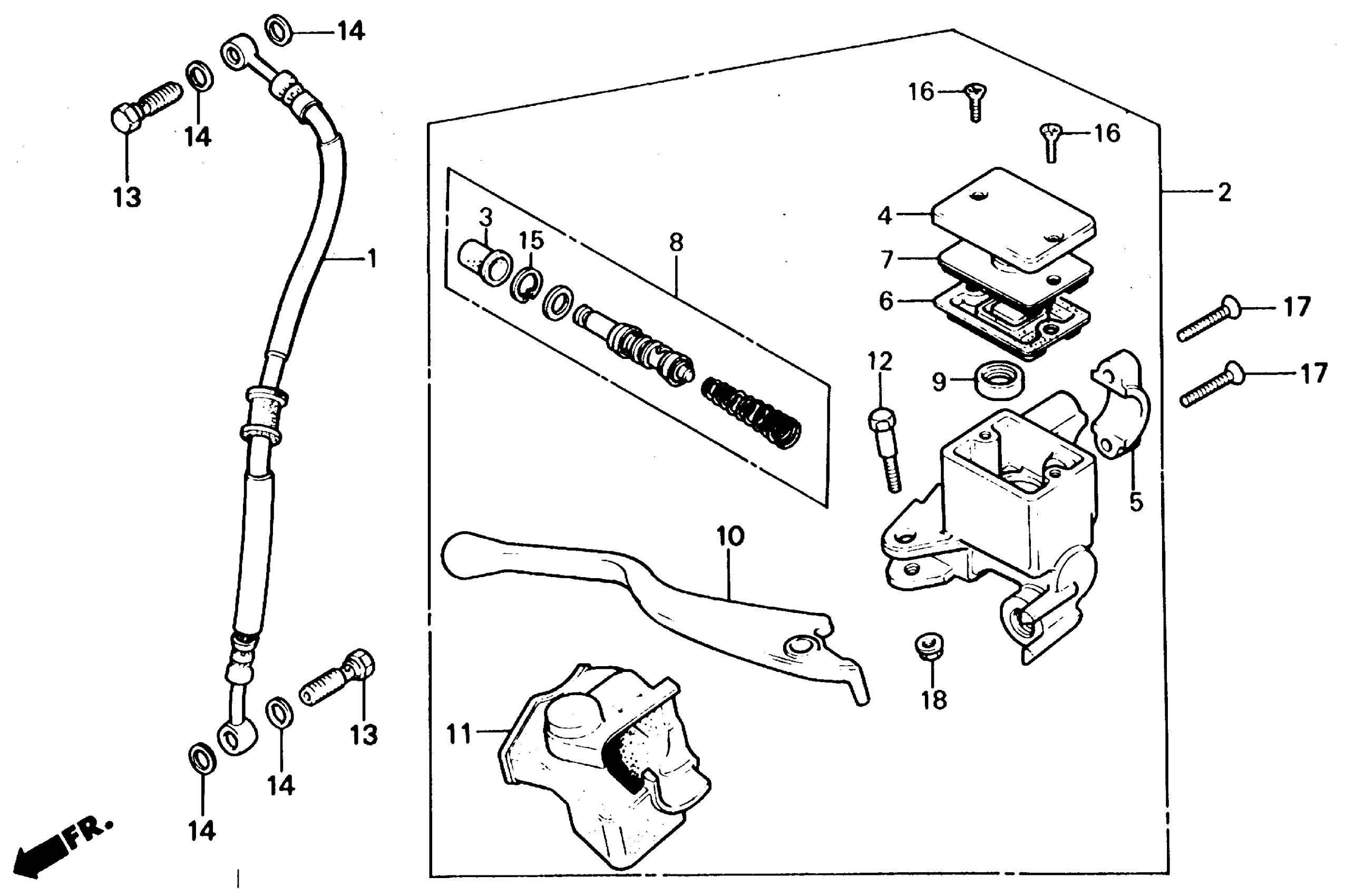

Honda ATC200XA (86) ALL TERRAIN CYCLE, JPN, VIN# JH3TB052-GK500056 TO JH3TB052-GK519186 FRONT BRAKE MASTER CYLINDER Diagram

#

Description
Price

1

HOSE ASSY., FR. BRAKE (NOT AVAILABLE)

45126-HB5-000

Unavailable

2

MASTER CYLINDER ASSY., FR. BRAKE (NOT AVAILABLE)

45500-HB3-006

Unavailable

3

BOOT

45504-410-003

$12.16

4

CAP, MASTER CYLINDER

45513-HA2-006

$27.55

5

HOLDER, MASTER CYLINDER

45517-961-000

Unavailable

6

DIAPHRAGM

45520-MG7-006

$10.61

7

PLATE, DIAPHRAGM

45521-HA2-006

$10.85

8

MASTER CYLINDER SET

45530-471-831

$40.86

9

SEPARATOR

46666-961-013

$8.68

10

LEVER, R. HANDLEBAR

53175-HC4-010

$22.79

10

LEVER, R. HANDLEBAR This part replaces 53175-961-010.

53175-HC4-010

$22.79

11

COVER, R. HANDLE LEVER (NOT AVAILABLE)

53176-HA2-006

Unavailable

12

BOLT, HANDLEBAR PIVOT

90114-166-006

$6.51

13

BOLT, OIL (10X22) (SAGA) This part replaces 90145-961-010.

90145-KM3-751

$11.02

13

BOLT, OIL (10X22) (SAGA) This part replaces 90145-KM3-750.

90145-KM3-751

$11.02

13

BOLT, OIL (10X22)

90145-KM3-751

$11.02

14

WASHER, OIL BOLT

90545-300-000

$3.99

15

CIRCLIP

90651-MA5-671

$2.66

16

SCREW, FLAT (4X12)

93600-04012-0G

$1.49

16

SCREW, FLAT (4X12) This part replaces 93600-04012-1G.

93600-04012-0G

$1.49

17

SCREW, OVAL (6X25)

93700-06025-0G

Unavailable

17

SCREW, OVAL (6X25) This part replaces 93700-06025-07.

93700-06025-0G

Unavailable

18

NUT, FLANGE (6MM)

94050-06000

$1.49
