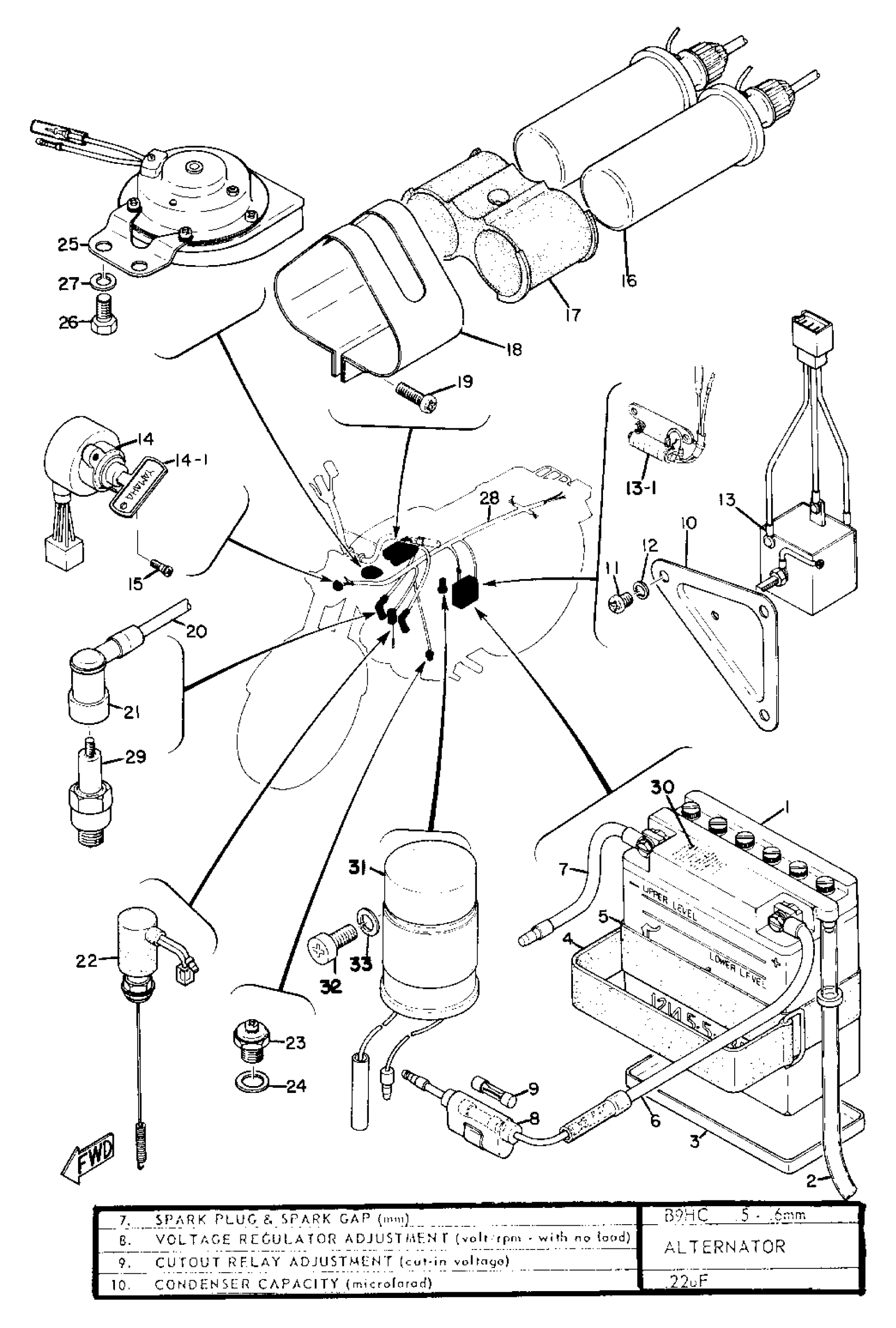

Find the part on the Electrical diagram for your 1969 Yamaha AS2C (AS2C), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1969 Yamaha AS2C (AS2C) Electrical Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CAP, BATTERY

(131-82111-60-00)

1
Out of stock

1

RESISTOR

(245-81911-11-00)

1
Out of stock

1

12N5.5-3B GS BATTERY

12N-553BA-00-00

1
Out of stock

2

HOSE (L1500)

90445-084J0-00

1

$16.40

In stock

3

SEAT, BATTERY

(102-82122-00-00)

1
Out of stock

4

BAND, BATTERY

26H-82131-00-00

1

$20.89

In stock

5

BAND, BATTERY

(164-82124-00-00)

1
Out of stock

6

WIRE, PLUS LEAD

(183-82115-00-00)

1
Out of stock

7

WIRE, MINUS LEAD

(183-82116-00-00)

1
Out of stock

8

FUSE HOLDER ASSY

2UJ-82150-02-00

—
Out of stock

9

FUSE

1A0-82161-00-00

1
Out of stock

10

PLATE, RECTIFR FTNG

(183-81975-00-00)

1
Out of stock

11

SCREW PAN HEAD

98580-06010-00

1

$6.17

In stock

12

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

13

RECTIFIER ASSEMBLY

357-81970-60-00

1
Out of stock

14

MAIN SWITCH ASSEMBLY

183-82508-31-00

1
Out of stock

15

SCREW, OVAL HEAD

(98603-04008-00)

1
Out of stock

16

IGNITION COIL ASSEMBLY

168-82310-70-00

1
Out of stock

17

HOLDER, COIL FTNG

(168-82312-00-00)

1
Out of stock

18

BAND, COIL FITTING

(168-82311-00-00)

1
Out of stock

19

SCREW PAN HEAD

98580-06020-00

—

$5.10

In stock

20

CORD, HIGHT TENSION 1

137-82341-01-00

1
Out of stock

21

PLUG CAP ASSY

56J-82370-00-00

—

$56.63

In stock

22

STOP SWITCH ASSEMBLY

183-82530-01-00

1
Out of stock

23

NEUTRAL SWITCH ASSY

136-82540-03-00

—

$26.20

In stock

24

WASHER, PLATE

90201-12790-00

—

$6.85

In stock

25

HORN

(183-83371-21-00)

1
Out of stock

26

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

—

$1.91

In stock

27

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

28

WIRE HARNESS ASSEMBLY

(245-82590-30-00)

1
Out of stock

29

SPARK PLUG B9HC

(94701-00033-00)

1
Out of stock

29

BR9ES NGK SCREW TOP PLUG 4PK

BR9-ES000-00-00

1
Out of stock

30

LABEL, BATTERY

40A-82141-G0-00

1
Out of stock

31

FLASHER RELAY ASSEMBLY

173-83350-70-00

1
Out of stock

32

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

33

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

34

WIRE, SUB-LEAD

(183-81993-00-00)

1
Out of stock
