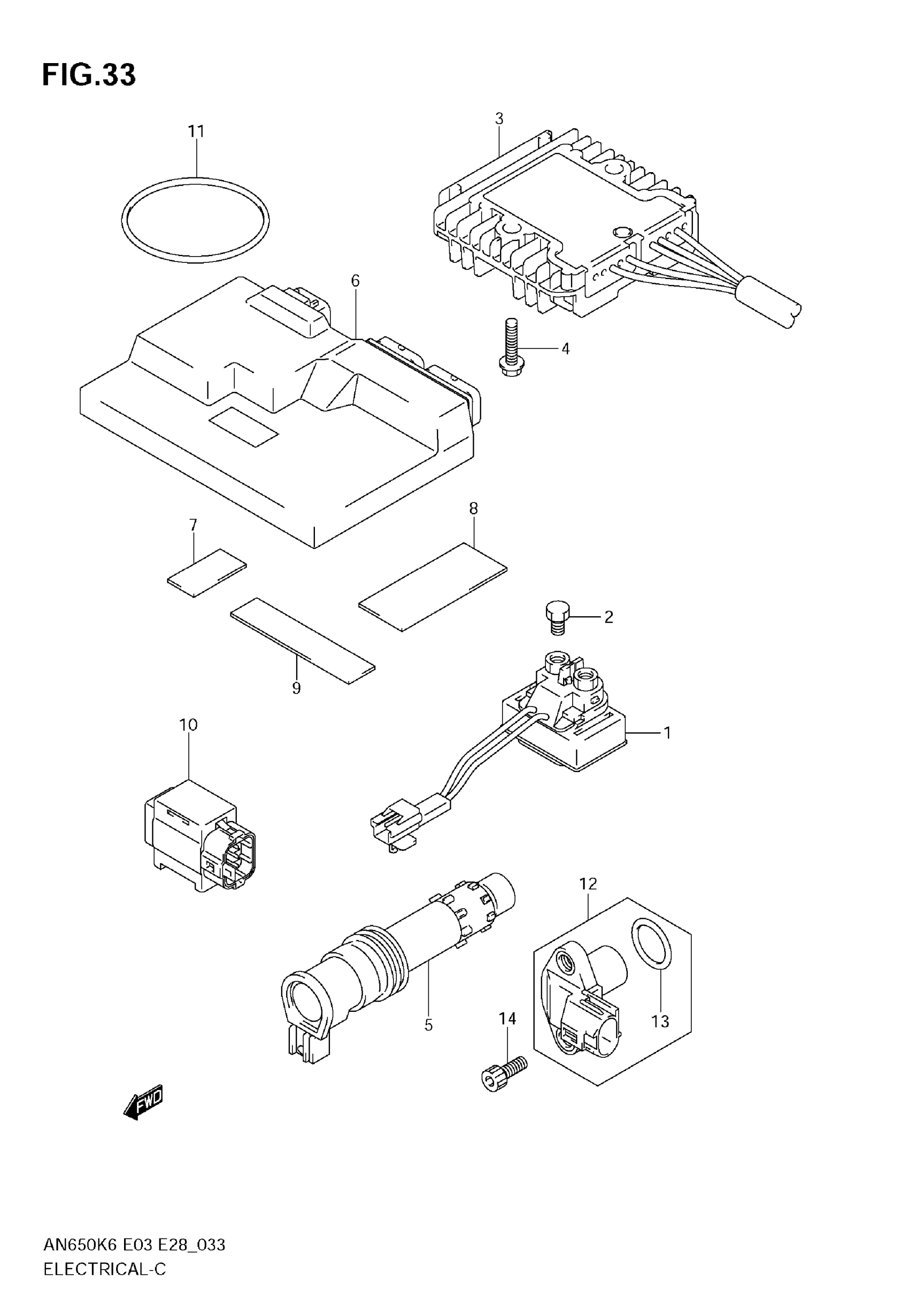

Suzuki AN650 (2009) ELECTRICAL Diagram

#

Description
Price

1

RELAY ASSY,STAR This part replaces 31800-10G00.

31800-10G02

$67.77

2

BOLT, STARTING MOTOR (6X8)

09128-06013

$1.49

3

RECTIFIER ASSY This part replaces 32800-10G00.

32800-10G20

$271.06

4

BOLT, RECTIFIER

02162-0625B

$2.10

5

COIL ASSY,IGNITION This part replaces 33410-35F10.

33410-35F11

$142.65

6

CONTROL UNIT, FI | MODEL K6

32920-10GB0

Unavailable

6

CONTROL UNIT, FI | MODEL K7/K8/K9

32920-10GH1

$2,045.57

6

CONTROL UNIT, FI | MODEL K7/K8/K9 E33

32920-10GK1

Unavailable

7

CUSHION, CONTROL (80X80X2) | CUT AS REQUIRED (20X40)

33652-07D00

$5.64

8

CUSHION, CONTROL (80X80X2) | CUT AS REQUIRED (30X80)

33652-07D00

$5.64

9

CUSHION, CONTROL (80X80X2) | CUT AS REQUIRED (20X90)

33652-07D00

$5.64

10

SENSOR ASSY,FUEL CUT

33960-06G10

$89.92

11

O RING(D:3.5,ID This part replaces 09280-61002.

09280-61004

$2.60

12

SENSOR ASSY, CAM POSITION | Includes Item(s) 13

32160-02F10

$150.35

13

PACKING

32161-02F00

$9.72

14

BOLT

07130-0616B

$2.39
