2012 Suzuki AN400ZAL2 Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 2012 Suzuki AN400ZAL2, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

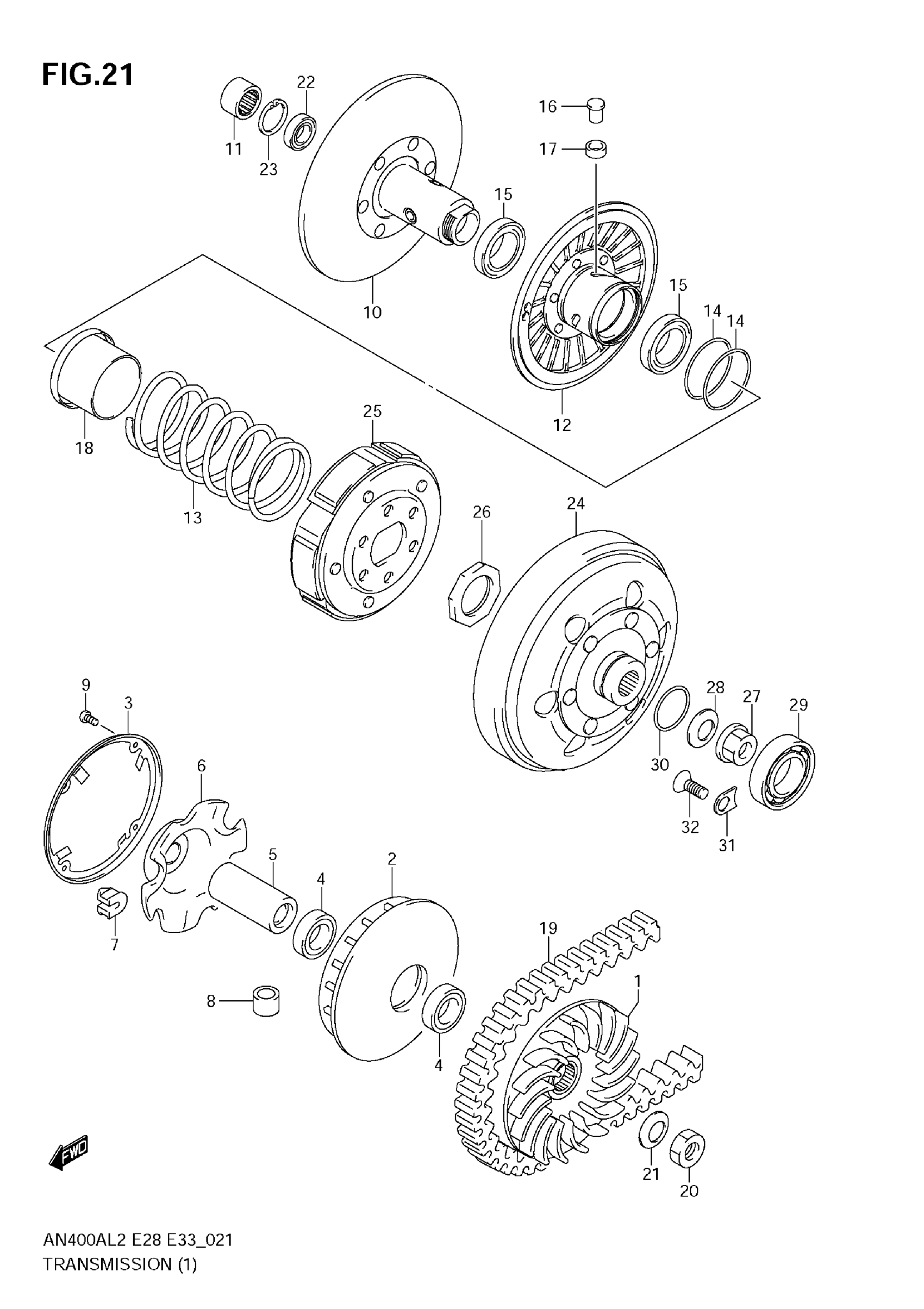

2012 Suzuki AN400ZAL2 Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FACE,FIXED DRIVE

21110-05H00

1

$99.06

In stock

2

FACE,MOVABLE DRIVE

21120-05H00

1

$111.91

In stock

3

COVER, MOVABLE

21122-05H00

1

$15.50

In stock

4

2

$10.78

In stock

5

SPACER,MOVABLE DRIVE

21125-05H00

1

$62.32

In stock

6

PLATE,MOVABLE DRIVE

21431-05H00

1

$59.37

In stock

7

DAMPER,MOVABLE DRIVE PLATE

21481-14F00

4
Out of stock

8

ROLLER,MOVABLE DRIVEN

21650-15F40

8

$14.74

In stock

9

SCREW

02142-0410A

4
Out of stock

10

FACE,FIXED DRIVEN

21210-05H00

1

$299.92

In stock

12

FACE,MOVABLE DRIVEN

21240-05H10

1

$278.97

In stock

13

SPRING,MOVABLE DRIVEN

21243-15F40

1

$36.08

In stock

14

O-RING

21245-15F00

2

$5.15

In stock

15

2

$12.44

In stock

16

PIN,MOVABLE DRIVEN

21248-15F01

3
Out of stock

17

SPACER,MOVABLE DRIVEN PIN

21249-15F00

3
Out of stock

18

SHEET,MOVABLE DRIVEN

21471-15F20

1

$19.52

In stock

19

1

$151.83

In stock

20

NUT

09140-18501

1

$2.92

In stock

21

WASHER

09164-18001

1

$3.21

In stock

22

1

$19.66

In stock

23

1

$3.12

In stock

24

1

$310.61

In stock

25

1

$313.15

In stock

26

NUT,SHOE CLUTCH

21518-15F00

1

$12.35

In stock

27

NUT

09140-16002

1

$3.13

In stock

28

WASHER

09164-16002

1
Out of stock

29

BEARING (35X62X14)

09262-35064

1

$77.40

In stock

30

O RING (D:2,ID:31)

09280-32008

1

$11.90

In stock

31

2

$4.21

In stock

32

SCREW

02122-0616A

2

$1.52

In stock
