2022 Suzuki AN400AM2 Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 2022 Suzuki AN400AM2, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

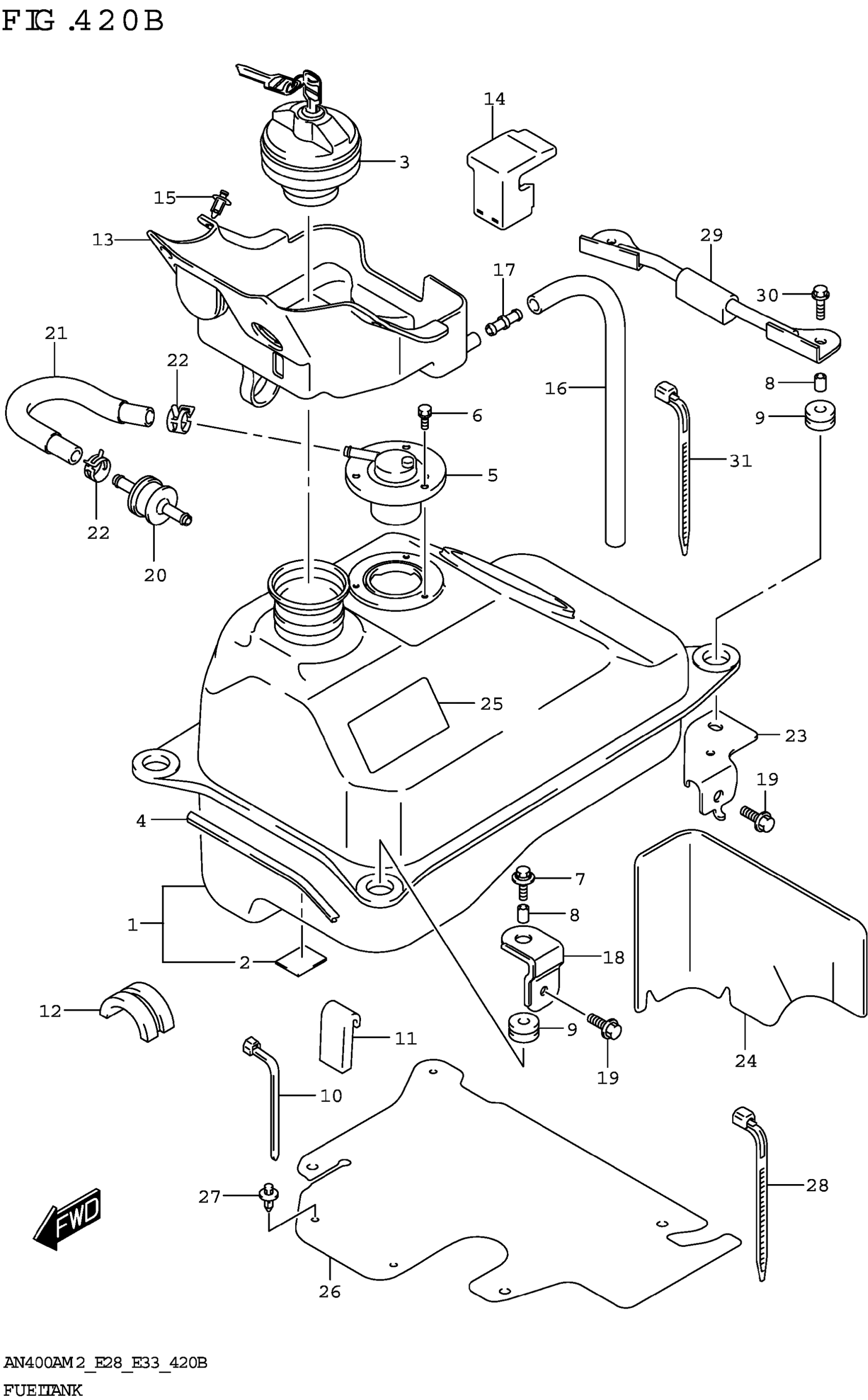

2022 Suzuki AN400AM2 Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

TANK ASSY,FUEL

44110-19K11

1
Out of stock

2

.CUSHION,FUEL TANK

44542-19K00

1
Out of stock

3

CAP SET,FUEL TANK

44200-14840

1
Out of stock

4

MOLDING,FUEL TANK (L:110)

44552-24B00

1
Out of stock

5

VALVE,FUEL CUT

89480-52DA0

1
Out of stock

6

BOLT This part replaces 09117-05003.

01570-0510B

3
Out of stock

7

BOLT (6X25)

09116-06147

1
Out of stock

8

SPACER (6.5X9X12.5)

09180-06267

3
Out of stock

9

CUSHION,FUEL TANK SIDE

44512-04F01

4
Out of stock

10

CLAMP This part replaces 09407-20405.

09407-25402

1
Out of stock

11

CUSHION,FUEL TANK,LWR LH

44541-14F00

1
Out of stock

12

CUSHION,FUEL TANK LWR

44541-14F11

1
Out of stock

13

TRAY,FUEL TANK INLET

44260-05H21

1
Out of stock

14

CUSHION,FUEL TRAY

44262-05H01

1
Out of stock

15

CLIP (D:2.4,ID:23.7)

09409-07333

2
Out of stock

16

HOSE (7X10.2X540)

09352-70104-540

1
Out of stock

17

JOINT

09367-08001

1
Out of stock

18

BRACKET,FUEL TANK FRONT

44531-05H00

1
Out of stock

19

BOLT

01550-0612A

2
Out of stock

20

VALVE,2 WAY CHECK

85451-75100

1
Out of stock

21

HOSE,FUEL TANK & CHECK VALVE

44434-05H20

1
Out of stock

22

CLIP (ID:10.5,H:8)

09401-10409

2
Out of stock

23

BRACKET,FUEL TANK REAR LH

44560-05H10

1
Out of stock

24

SHIELD,FUEL TANK HEAT

44191-05H00

1
Out of stock

25

TAPE,FUEL TANK SIDE

44192-05H00

1
Out of stock

26

SHEET,FUEL TRAY MUDGUARD

44193-19K01

1
Out of stock

27

CLIP This part replaces 09409-06314.

09409-06314-5PK

2
Out of stock

28

CLAMP (L:190)

09407-19401

4
Out of stock

29

BRACKET ASSY,FUEL TANK NO.2

44500-05H02

1
Out of stock

30

BOLT (6X25)

01550-0625A

2
Out of stock

31

CLAMP (L:125)

09407-14403

1
Out of stock
