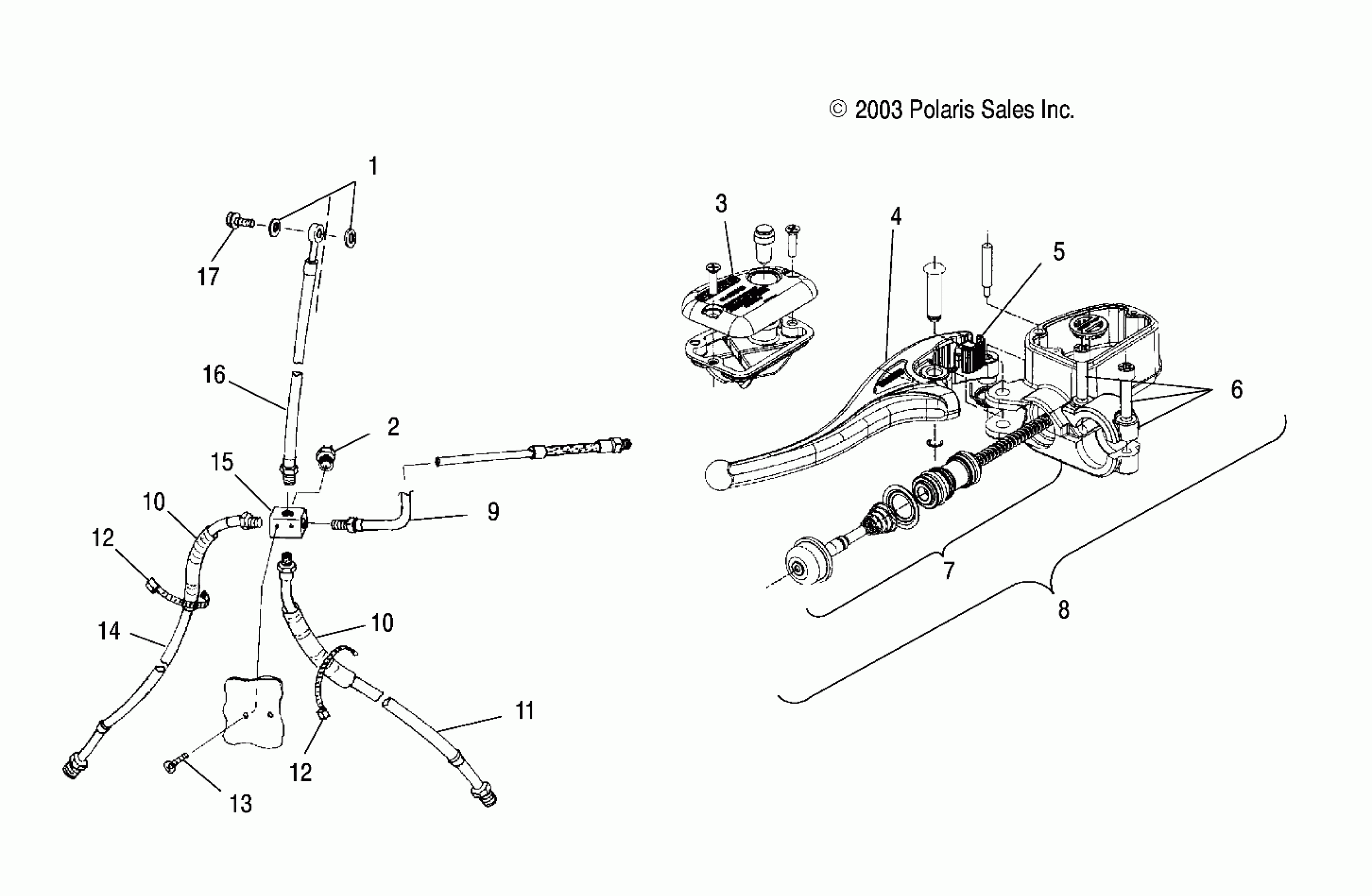

Polaris A04CH50AQ SPORTSMAN 500 - A04CH50AO/AQ/AR/AS/AT/AV/AW/AX CONTROLS - MASTER CYLINDER/BRAKE LINE - A04CH50AO/AQ/AR/AS/AT/AV/AW (4987288728B05) Diagram

#

Description
Price

1

Seal

5410988

$4.84

2

SWITCH

4110164

Unavailable

3

Kit, Master Cylinder Cap [Incl. Cap, Screws, Sight, Gasket]

2201834

Unavailable

4

KIT, MASTER CYLINDER LEVER [INCL. PIN, LEVER, CLIP]

2201835

$59.99

5

KIT, MASTER CYLINDER PARK BRAKE LEVER [INCL. LEVER, SPRING]

2201836

$43.99

6

KIT, MASTER CYLINDER CLAMP [INCL. CLAMP, SCREWS]

2201833

$47.99

6

Bolt [AT][AV] [See Winch Asm., Pg. A9, Ref. 2]

7518304

Unavailable

7

Kit, Piston (Incl. Piston, Seals, Boot, Spring)

2202410

$99.99

8

Asm., Master Cylinder (If built before 11/03/03)

2010196

Unavailable

8

Asm., Master Cylinder (If built after 11/03/03)

2010238

$243.99

9

LINE, BRAKE, REAR CALIPER [SEE REAR CALIPER PG. B9, REF. 1]

-------

Unavailable

10

Conduit

8360052-34

Unavailable

10

Conduit

8360052-34

Unavailable

11

Line, Brake, Left Front w/Fittings

1910474

$87.99

12

CABLE-TIE,DIA12-50MM,WTHR-RES.

7080138

$2.41

12

CABLE-TIE,DIA12-50MM,WTHR-RES.

7080138

$2.41

13

SCREW

7512024

$4.79

14

Line, Brake, Right Front Stainless Steel

1910475

$89.03

15

FITTING, CROSS

7052292

$39.99

16

Line, Brake, Stainless Steel

1910470

$87.99

17

BOLT-BANJO, 10MM X 1.25-6G

1910958

$7.99
