2003 Kawasaki 800 SX-R Ignition System Diagram

← All diagrams

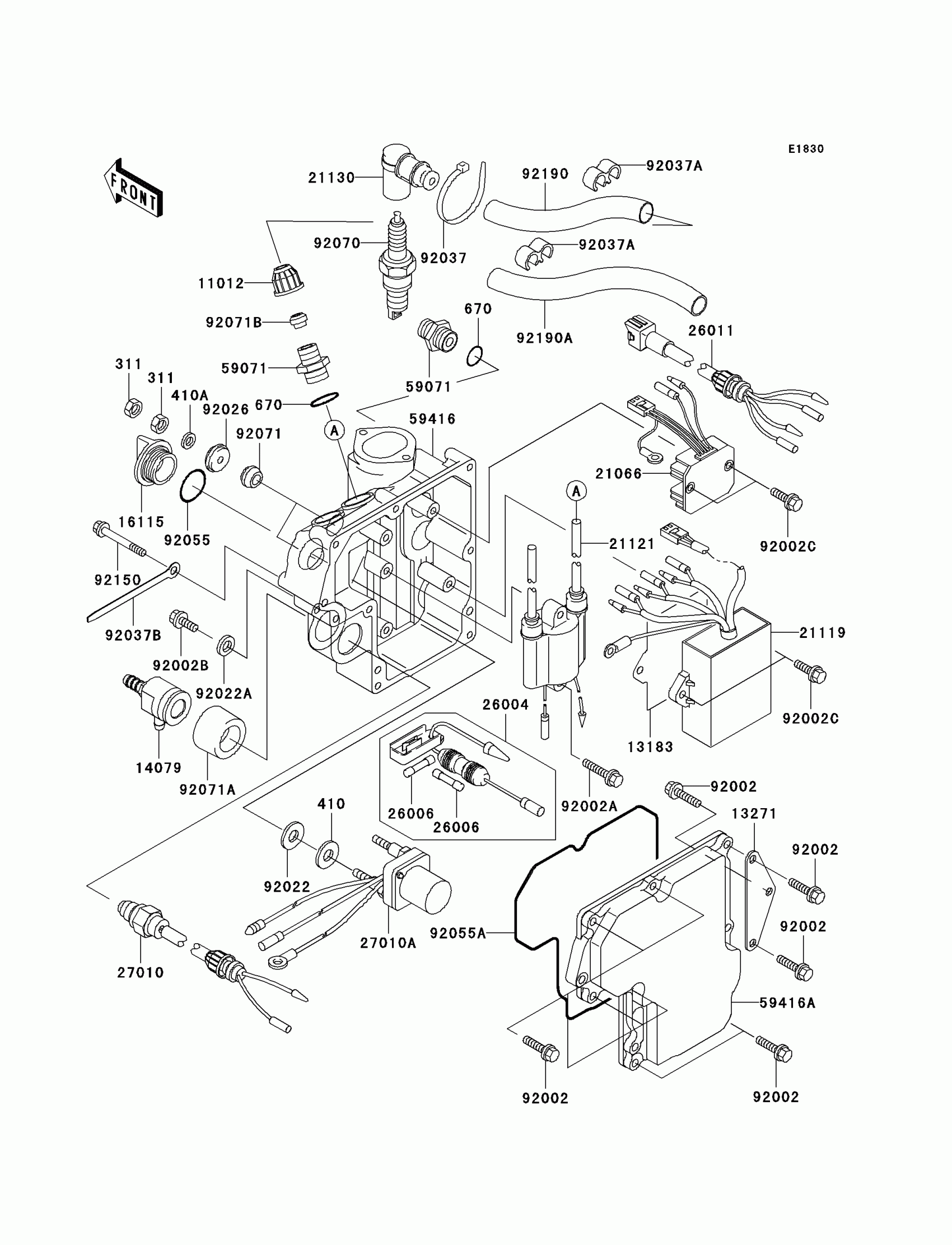

Find the part on the Ignition System diagram for your 2003 Kawasaki 800 SX-R, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2003 Kawasaki 800 SX-R Ignition System Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

311

NUT-HEX,6MM

311R0600

1

$0.75

In stock

410

WASHER PLAIN 10MM

410B1000

1
Out of stock

410A

1

$0.80

In stock

670

O RING,16MM

670B2016

1

$1.20

In stock

11012

CAP

11012-3005

1

$4.39

In stock

13183

PLATE

13183-3811

1

$7.19

In stock

13271

PLATE

13271-3870

1

$10.34

In stock

14079

HOLDER-ASSY

14079-3727

1
Out of stock

16115

CAP-OIL FILLER

16115-1009

1

$11.32

In stock

21066

REGULATOR-VOLTAGE

21066-3709

1

$218.98

In stock

21119

IGNITER

21119-3738

1

$646.79

In stock

21121

COIL-IGNITION

21121-3713

1

$122.35

In stock

21130

CAP-SPARK PLUG

21130-3706

1

$53.29

In stock

26004

FUSE-ASSY

26004-3712

1

$58.36

In stock

26006

1

$5.02

In stock

26011

WIRE-LEAD

26011-3792

1

$139.45

In stock

27010

SWITCH,WATER SENSOR

27010-3725

1

$101.22

In stock

27010A

1

$118.46

In stock

59071

JOINT

59071-3001

1

$4.98

In stock

59416

CASE-ELECTRIC,LWR

59416-3757

1

$97.01

In stock

59416A

CASE-ELECTRIC,UPP

59416-3758

1

$53.61

In stock

92002

BOLT,6X25

92002-3714

1
Out of stock

92002A

BOLT,6X30

92002-3726

1
Out of stock

92002B

BOLT,6X16

92002-3728

1
Out of stock

92002C

BOLT,6X20

92002-3755

1
Out of stock

92022

WASHER

92022-3035

1
Out of stock

92022A

WASHER

92022-567

1
Out of stock

92026

SPACER

92026-3703

1

$3.72

In stock

92037

CLAMP

92037-1173

1

$2.92

In stock

92037A

CLAMP,HOSE

92037-1603

1

$4.42

In stock

92037B

CLAMP,L=100

92037-3736

1

$4.85

In stock

92055

RING-O,31.5X2.6

92055-049

1

$3.43

In stock

92055A

1

$24.34

In stock

92070

PLUG-SPARK,BR8ES(NGK),SOLID

92070-3702

1
Out of stock

92071

GROMMET

92071-3004

1

$3.18

In stock

92071A

GROMMET

92071-3782

1

$12.05

In stock

92071B

GROMMET

92071-527

1

$5.44

In stock

92150

BOLT,6X85

92150-3763

1

$8.41

In stock

92190

1

$12.02

In stock

92190A

TUBE,8X10X295

92190-3960

1

$13.08

In stock
