Find the part on the Rear Wheel/chain diagram for your 1989 Kawasaki 454 LTD, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

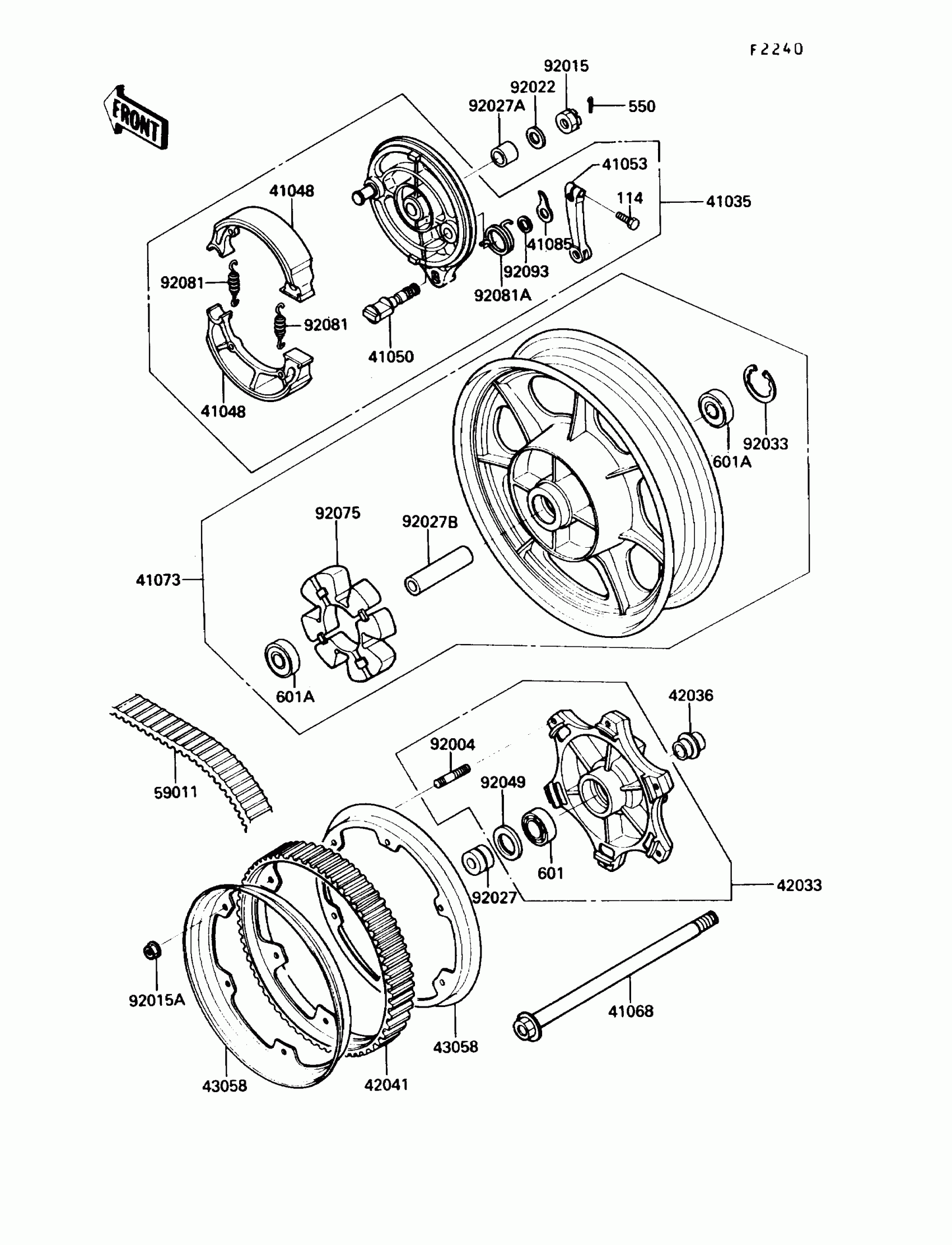

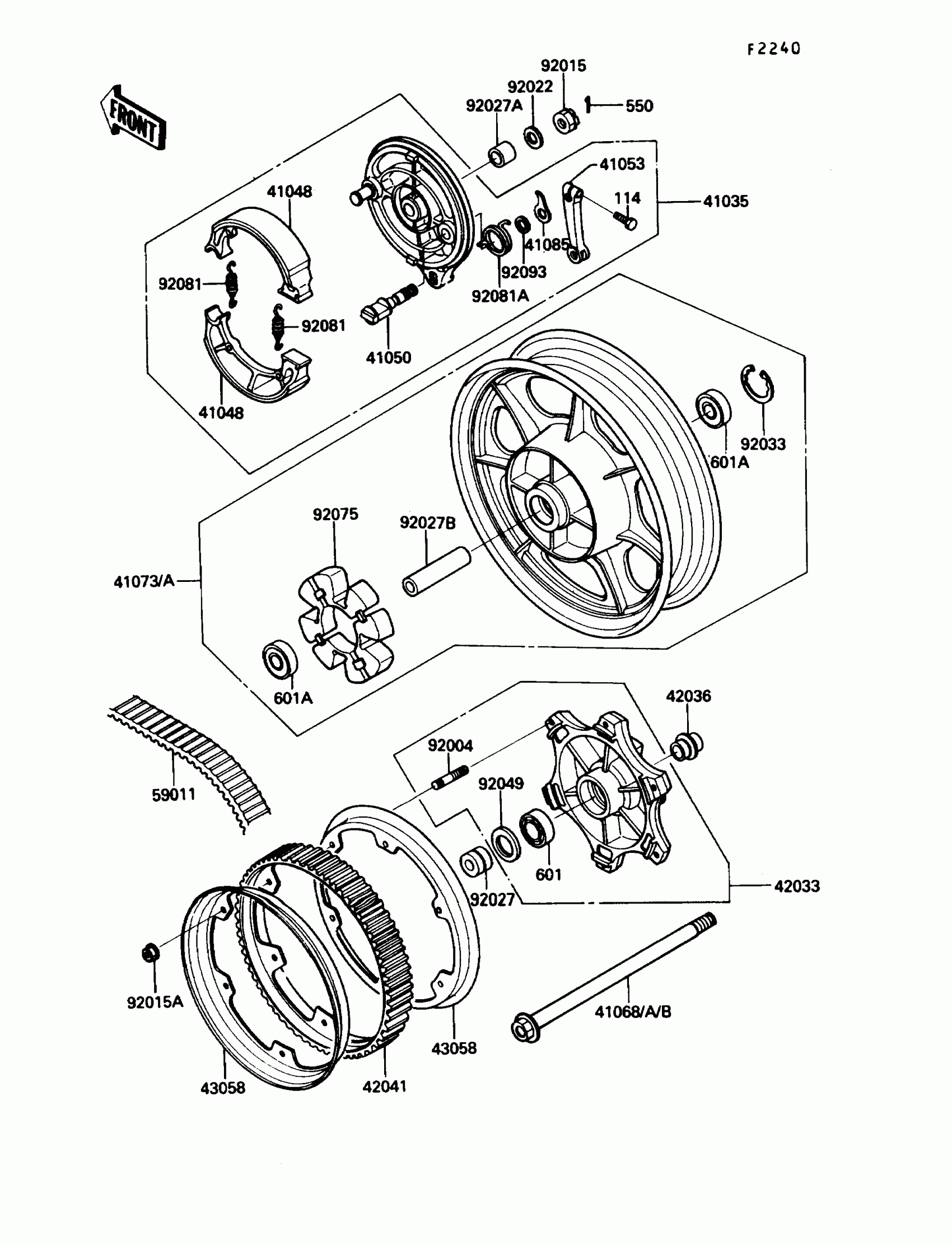

1989 Kawasaki 454 LTD Rear Wheel/chain Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

41035

PANEL-ASSY-BRAKE,RR

41035-1184

1

$515.05

In stock

41048

SHOE-BRAKE

41048-1059

1

$39.45

In stock

41050

CAM-BRAKE

41050-017

1
Out of stock

41053

LEVER-BRAKE CAM

42029-039

1
Out of stock

41068A

AXLE,RR

41068-1205

1
Out of stock

41073A

WHEEL-ASSY,RR,F.BLACK

41073-1417-21

1

$637.91

In stock

41085

INDICATOR

41085-1054

1

$11.34

In stock

42033

1

$366.00

In stock

42036

SLEEVE,RR HUB,L=33

42036-1146

1
Out of stock

42041

SPROCKET-HUB,68T

42041-1195

1
Out of stock

43058

RING,HUB SPROCKET

43058-1054

1

$77.35

In stock

59011

BELT,DRIVE,128T

59011-1051

1

$429.78

In stock

92004

STUD,10X27

92004-1145

1
Out of stock

92015

NUT,16MM

92015-055

1
Out of stock

92015A

NUT,FLANGED,10MM

92015-1502

1

$8.16

In stock

92022

WASHER,17.3X32X3.2

42046-009

1

$7.71

In stock

92027

1

$33.59

In stock

92027A

COLLAR,REAR AXLE,RH,L=18.5

92027-1484

1
Out of stock

92027B

COLLAR,17.2X25X101

92027-1863

1
Out of stock

92033

RING-SNAP,47MM

92033-1042

1

$3.36

In stock

92049

SEAL-OIL,TWC35527

92052-006

1
Out of stock

92075

DAMPER,SHOCK,RR HUB

92075-1687

1

$72.12

In stock

92081

SPRING,BRAKE SHOE

41049-007

1

$7.53

In stock

92081A

1

$8.35

In stock

92093

SEAL,BRAKE CAM

41051-003

1

$3.39

In stock

114

BOLT HEX HEAD 8X28

114G0828

1
Out of stock

550

1

$1.81

In stock

601

BEARING-BALL,#6205G

601B6205G

1
Out of stock

601A

1

$41.16

In stock
