LUBRICATING SYSTEM

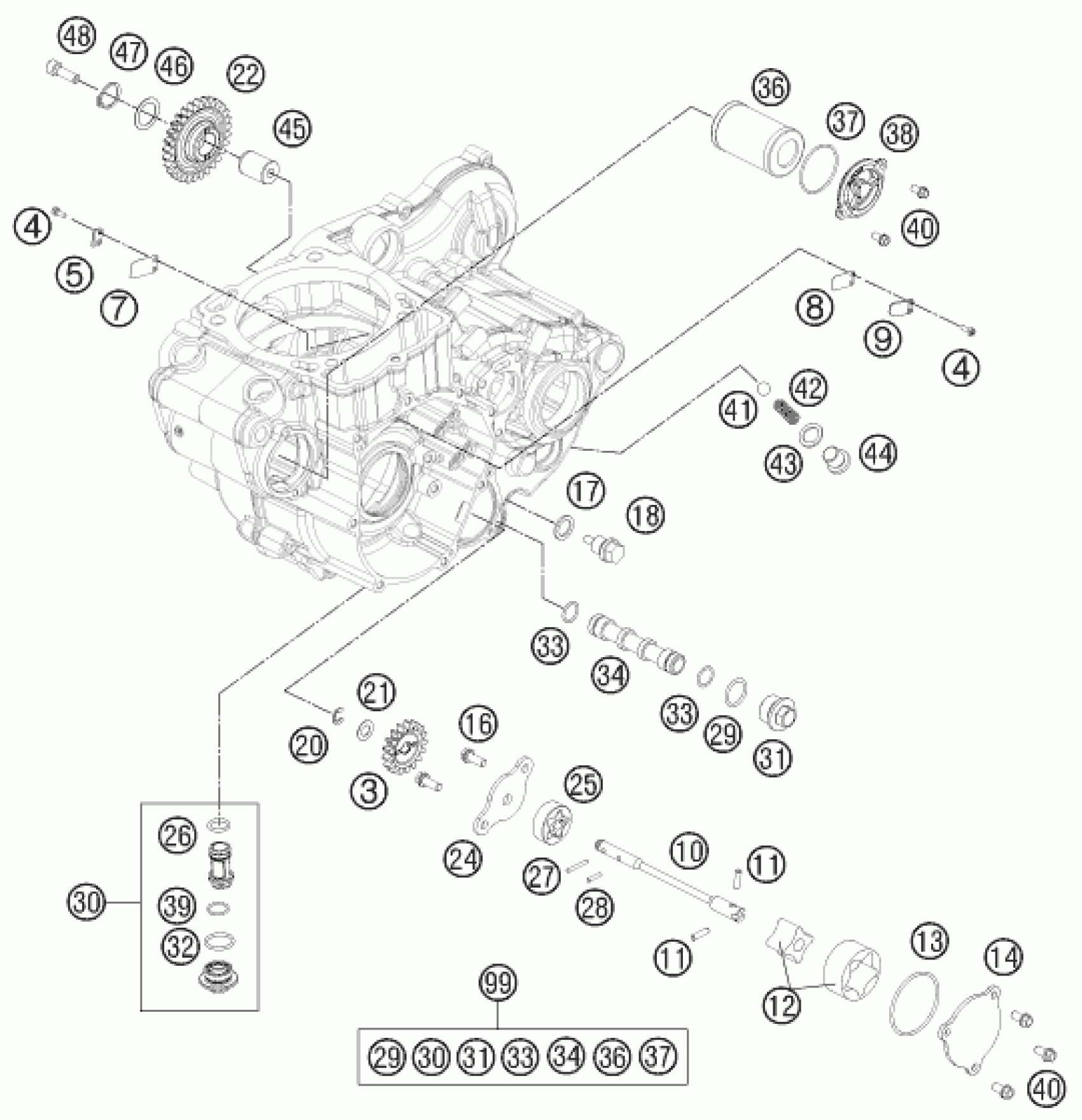

KTM 450 XC-W 2012 LUBRICATING SYSTEM Diagram
#
39
O-RING 12,5X1,5 NBR
0770125015
$2.05
4
CYLIND.SCREW M3X8 ISO 14580 SS
0458030080
$3.08
8
MEMBRAN CRANKCASE
81205027003
$5.23
9
TAB WASHER MEMBRAN CSC
81205027004
$5.23
45
BUSHING PIN
78040028000
$6.91
46
SHIM WASHER DIN0988-17X24X0,5
0988172405
$2.05
47
CIRCLIP DIN0471-17X1
0471170010
$2.05
48
AH SCREW DIN0912-M 6X20 SS
0912060208
$2.05
17
CU-seal ring DIN7603-12X18X1.5
58038022000
$2.05
18
OILDRAIN PLUG W.MAG. M 12X1,5
58030021000
$11.30
22
IDLER GEAR 1 29Z
78138001029
$5.98
5
STOP SHEET MEMBRANE 07
75030003050
$2.05
7
MEMBRANE 07
75030003051
$2.24
3
OIL PUMP GEAR 17 T
78038001017
$5.23
28
NEEDLE ROLLER DIN5402 2,5X11,8
0402251180
$1.49
29
O-RING 17,17X1,78 GLO
0770020170
$2.05
30
OIL SCREEN CPL.
78138015001
$34.96
10
OIL PUMP SHAFT SP-DP
78138102000
$25.42
11
needle roller NRB 4x15.8 G2
0402041580
$2.05
12
ROTOR-SET CPL. 22MM
61238111000
$16.63
13
O-RING 44,00X2,00 VITON
0770440020
$3.08
14
OIL PUMP COVER SUCTION PUMP
78038004000
$25.61
16
HH collar screw M6x16 TX30 SL
0025060166S
$2.05
20
TAB WASHER DIN6799-RS 6,0
0799060000
$2.05
21
STOP DISK 8,1 X 15 X 0,5
58038007755
$2.05
24
OIL PUMP COVER
78138003000
$21.31
25
OILPUMP ROTOR 12MM G-95R/003
59038011012
$44.87
26
O-RING 12X2 VITON GREEN
0770012021
$2.05
27
NEEDLEROL.DIN5402 NRA 2,5X19,8
0402251980
$1.49
31
PLUG M20X1,5 WS=13
59038017000
$7.85
32
O-RING 17,00X2,00
0770170200
$2.05
33
O-RING 12,5X1,5 VITON V75
07701250151
$4.11
34
OIL SCREEN
59038016100
$7.00
36
OIL FILTER WITH GASKET 06
77038005044
$8.69
37
O-RING 39,34X2,62
07700390261
$2.05
38
oil filter cover
75038041200
$8.13
40
HH collar screw M5x16 TX30
0025050166
$2.05
41
BALL DIN5401-9
0401090003
$2.05
42
PRESSURE SPRING L=25MM D=1MM
58038023300
$5.23
43
CU-seal ring DIN7603-12X18X1.5
58038022000
$2.05
44
threaded plug DIN 908 M12x1.5
0908120153
$4.11
99
OILFILTER SERVICEKIT SX-F 15
78938015010
Unavailable
