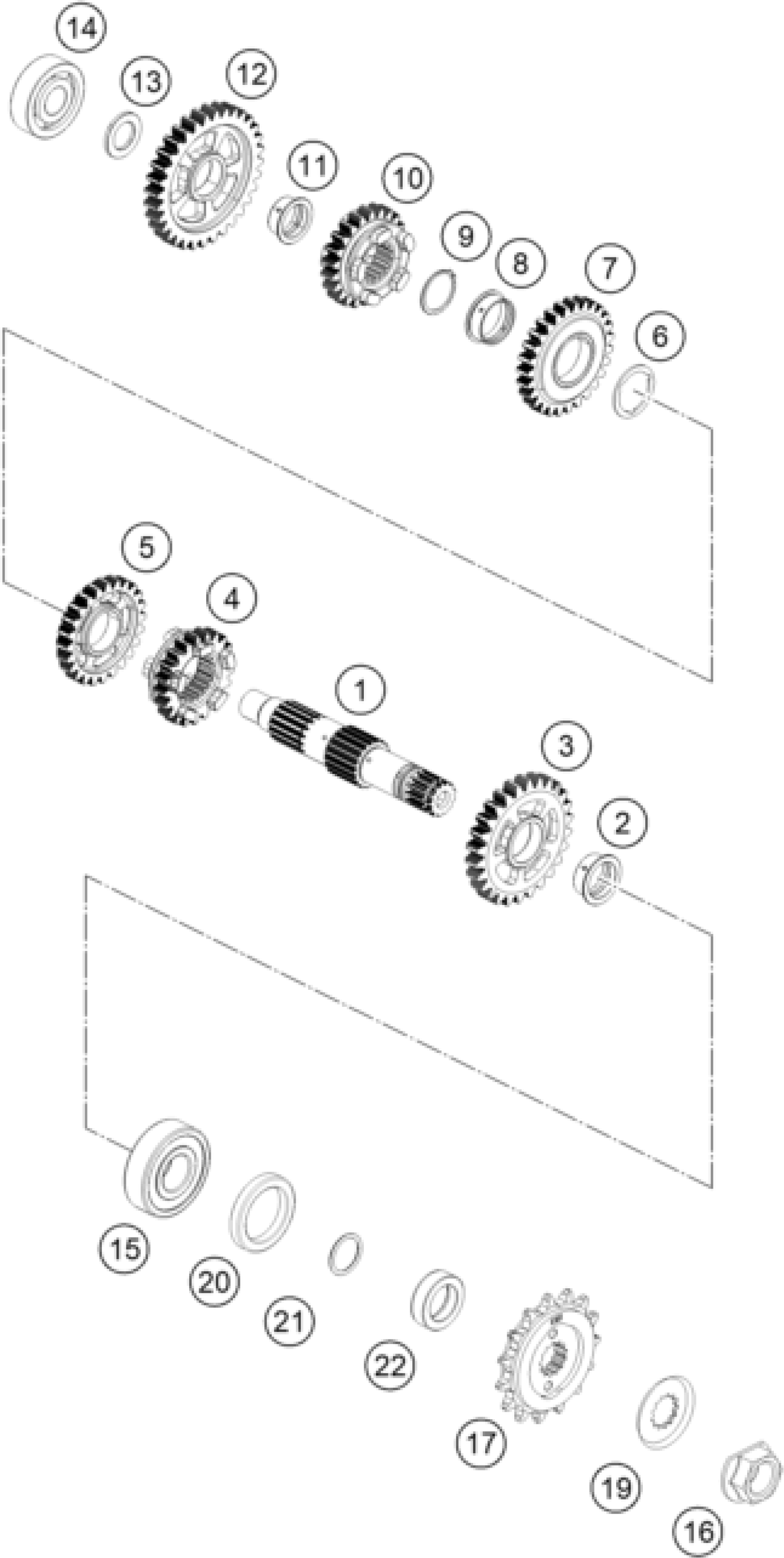

KTM 390 DUKE KTMR2R, blue 2024 TRANSMISSION II - COUNTERSHAFT Diagram

#

Description
Price

1

shaft assembly output

96333010033

Unavailable

2

bush second driven

96333012010

Unavailable

3

gear second driven

96333012000

Unavailable

4

gear sixth driven

96333016000

Unavailable

5

gear fourth driven

96333014000

Unavailable

6

WASHER PLAIN

J690002500100

Unavailable

7

gear third driven

96333013000

Unavailable

8

bush third driven

96333013010

Unavailable

9

CIRCLIP 23,5X1,2

J472023120

Unavailable

10

gear fifth driven

96333015000

Unavailable

11

COLLAR BUSH

90233011001

Unavailable

12

GEAR 1ST DRIVEN

90233011000

Unavailable

13

washer plain

J690001715000

Unavailable

14

bearing ball id17xod47xt14xc3l

J410001701401

Unavailable

15

bearing roller

J400002201600

Unavailable

20

Seal Oil

J760003447000

Unavailable

21

RING - O

J780002124000

Unavailable

22

collar sprocket

96333030000

Unavailable

17

SPROCKET DRIVE

96333029014

Unavailable

19

WASHER

96333028000

Unavailable

16

nut hex flanged M18x1.5

J910001801300

Unavailable
