2025 Kawasaki Z500 Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 2025 Kawasaki Z500, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

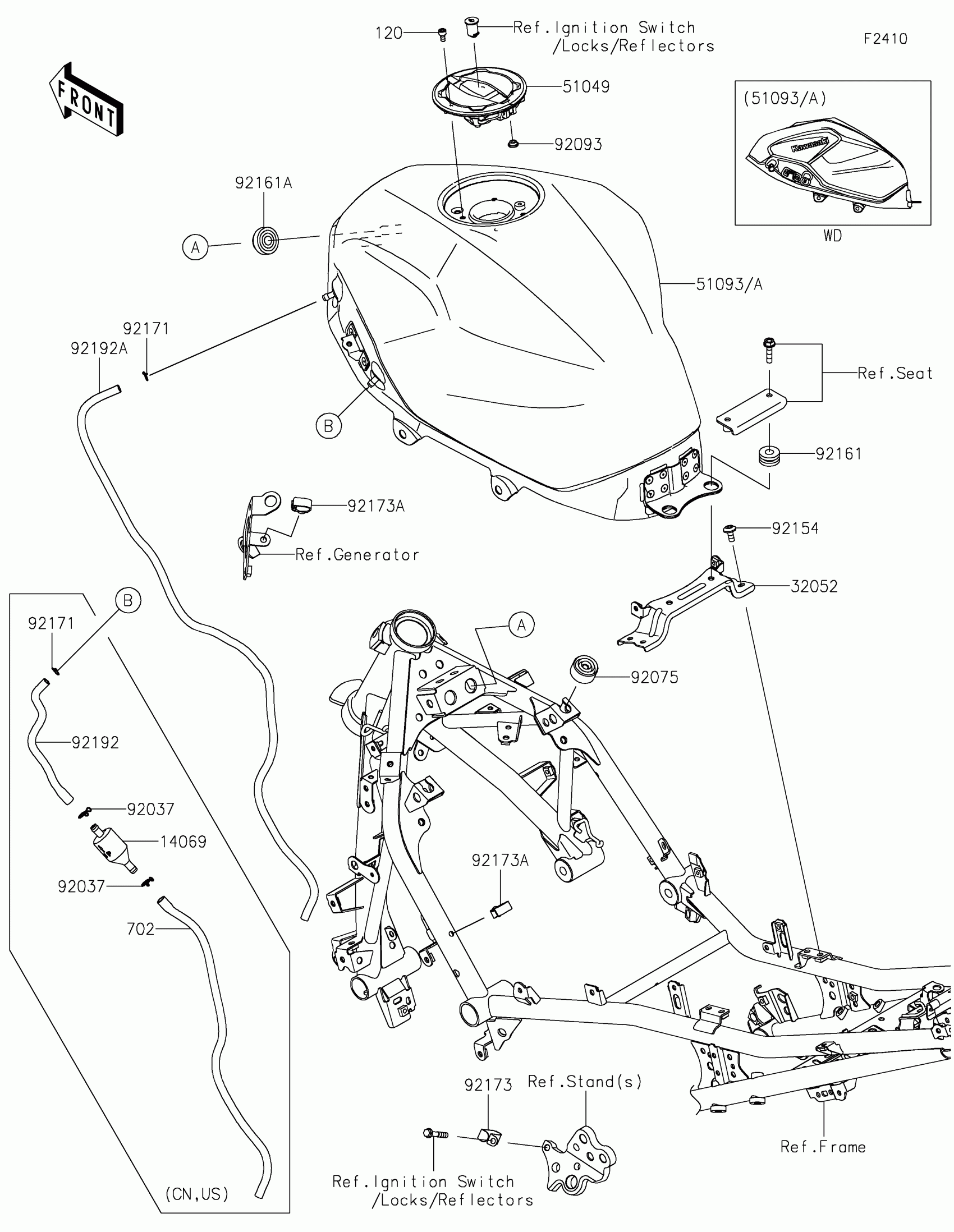

2025 Kawasaki Z500 Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

32052

BRACKET-TANK

32052-0809

1

$32.79

In stock

51049

CAP-TANK,FUEL

51049-0756

1

$139.17

In stock

51093A

TANK-COMP-FUEL,M.S.BLACK

51093-5329-660

1

$816.86

In stock

92075

DAMPER

92075-015

1

$3.97

In stock

92093

SEAL,FUEL TANK CAP

92093-1030

1

$6.18

In stock

92154

BOLT,SOCKET,6X14

92154-0932

1

$1.68

In stock

92161

DAMPER,10X24X12

92161-0927

1

$4.75

In stock

92161A

DAMPER,10X32X17

92161-1980

1

$3.29

In stock

92171

CLAMP,8X0.7

92171-1973

1

$1.20

In stock

92173

CLAMP

92173-0833

1

$3.29

In stock

92173A

CLAMP,HOLDER CLIP

92173-0868

1

$2.44

In stock

92192A

TUBE,DRAIN,6X9X810

92192-1860

1

$5.93

In stock

120

BOLT-SOCKET,5X12

120CA0512

1

$1.37

In stock

14069

BREATHER,FUEL TANK

14069-1004

1

$8.09

In stock

92037

CLAMP,TUBE

92037-147

1

$5.84

In stock

92171

CLAMP,8X0.7

92171-1973

1

$1.20

In stock

92192

TUBE,6X9X200

92192-1824

1

$5.10

In stock

702

1

$1.32

In stock
