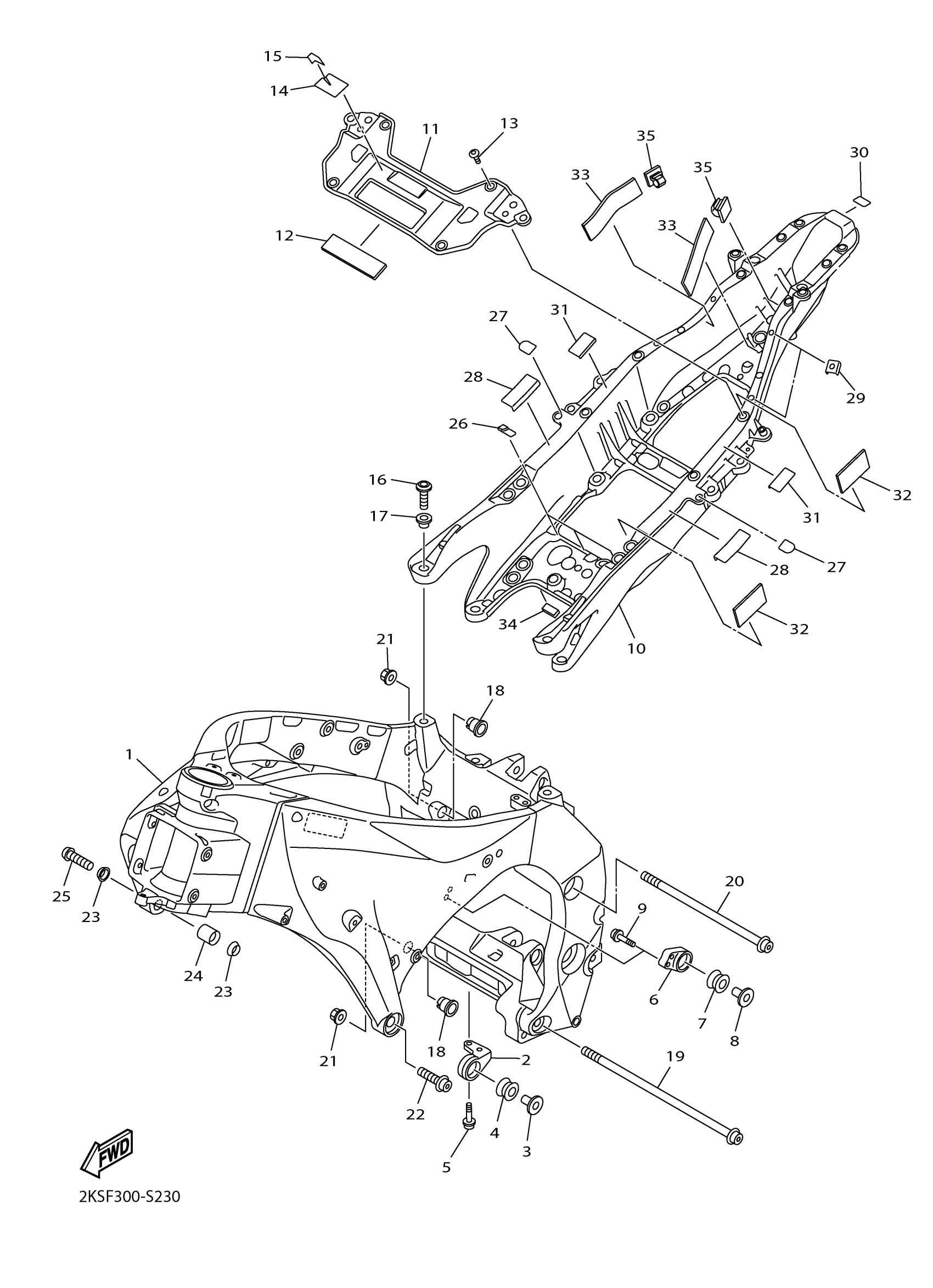

Find the part on the Frame diagram for your 2017 Yamaha YZFR1M CA (YZFR1MHC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2017 Yamaha YZFR1M CA (YZFR1MHC) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME COMP.

2CR-21110-00-00

1

$3,124.99

In stock

2

BRACKET, MUFFLER 1

2CR-21435-00-00

1

$51.03

In stock

3

COLLAR

90387-08021-00

1

$8.51

In stock

4

DAMPER, MUFFLER

5VY-14747-00-00

1

$12.27

In stock

5

BOLT, HEXAGON SOCKET HEAD

90110-06248-00

—

$3.12

In stock

6

BRKT., MUFF. 2

2CR-21436-00-00

1

$18.71

In stock

7

DAMPER, MUFFLER

5VY-14747-00-00

1

$12.27

In stock

8

COLLAR

90387-08021-00

1

$8.51

In stock

9

BOLT(3MA)

91312-06016-00

1
Out of stock

10

REAR FRAME COMP.

2CR-21190-10-00

1

$1,243.88

In stock

11

REINF., FRAME RR.

2CR-21214-00-00

—

$209.08

In stock

12

DAMPER, PLATE

90520-06007-00

1

$1.54

In stock

13

BOLT,HEX. SOCKET B

90111-06155-00

1

$1.75

In stock

14

SEAL, 5

2CR-22877-00-00

1

$5.88

In stock

15

SEAL 6

2CR-22878-00-00

1

$3.25

In stock

16

SCREW

90149-10003-00

—
Out of stock

17

COLLAR

2CR-21116-00-00

—

$15.83

In stock

18

BOLT, ENGINE ADJUSTING

5YU-21495-00-00

—

$15.04

In stock

19

BOLT, HEXAGON SOCK

90110-12010-00

—

$27.71

In stock

20

BOLT, HEXAGON SOCK

90110-12008-00

—

$24.26

In stock

21

Nut

90179-12004-00

—

$5.23

In stock

22

BOLT, HEXAGON SOCK

90110-12007-00

—

$5.75

In stock

23

BOSS, ENGINE MOUNT

14B-21414-00-00

—

$19.35

In stock

24

BOSS, ENGINE MOUNT

14B-21424-00-00

—

$26.89

In stock

25

BOLT,HEX. SOCKET B

90111-12003-00

—

$5.78

In stock

26

DAMPER 1

7TG-2214F-00-00

—

$0.97

In stock

27

SEAL 1

2CR-22873-00-00

—

$1.78

In stock

28

SEAL 2

2CR-22874-00-00

—

$4.03

In stock

29

SEAL 3

2CR-22875-01-00

—

$2.45

In stock

30

SEAL

5SL-21268-00-00

—

$5.93

In stock

31

SEAL 4

2CR-22876-00-00

—

$3.82

In stock

32

PATCH 5

5JW-2164K-00-00

—

$1.63

In stock

33

SEAL

5TH-21268-01-00

—

$6.43

In stock

34

DAMPER 1

13S-28415-00-00

—

$6.38

In stock

35

CLAMP

90464-13004-00

—

$5.23

In stock
