2014 Yamaha YZFR1 (YZFR1ER) Frame Diagram

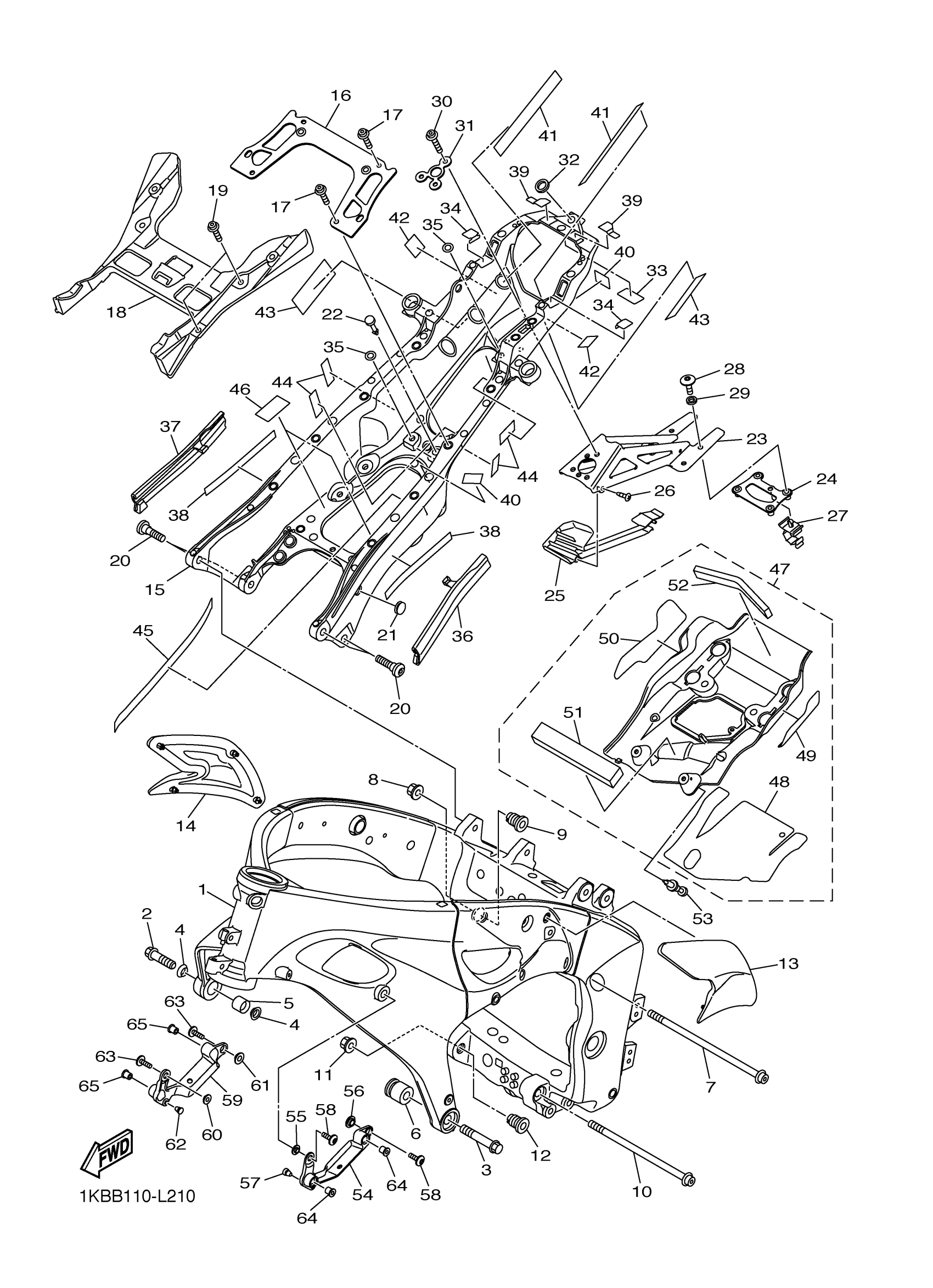

Find the part on the Frame diagram for your 2014 Yamaha YZFR1 (YZFR1ER), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
FRAME COMP.
14B-21110-20-00
2
BOLT, FLANGE
90105-12062-00
3
BOLT, FLANGE
95812-12080-00
4
BOSS, ENGINE MOUNT
14B-21414-00-00
5
BOSS, ENGINE MOUNT
14B-21424-00-00
6
BOSS
14B-2141R-00-00
7
BOLT, HEXAGON SOCKET HEAD
90110-10024-00
8
NUT
90179-10028-00
9
BOLT, ENGINE ADJUSTING
14B-21495-00-00
10
BOLT, HEXAGON SOCKET HEAD
90110-10023-00
11
NUT
90179-10028-00
12
BOLT, ENGINE ADJUSTING
14B-21495-00-00
13
SEAT, KNEE GRIP 1
14B-24121-00-00
14
SEAT, KNEE GRIP 2
14B-24122-00-00
15
REAR FRAME COMP.
14B-21190-00-00
16
BRACKET
14B-21131-00-00
17
BOLT, HEXAGON SOCKET HEAD
90110-06163-00
18
REINF., FRAME RR. ASSY
1KB-Y212E-00-00
19
BOLT, HEXAGON SOCKET HEAD
90110-06163-00
20
SCREW 1
1KB-211C5-09-00
21
PLUG
90338-15004-00
22
RIVET (8M6)
90269-04025-00
23
REAR STAY COMP.
14B-21640-10-00
24
STAY, PLATE
14B-21682-00-00
25
COVER, REAR FENDER 1
14B-2163A-01-00
26
SCREW, TAPPING
97702-50016-00
27
CLAMP(4NX)
90464-14228-00
28
BOLT,HEX. SOCKET BUTTON
90111-06129-00
29
WASHER 6464337400
90201-06040-00
30
BOLT
90109-06031-00
31
WASHER, SPECIAL 1
14B-21615-00-00
32
DAMPER
13S-21746-00-00
33
SEAL 1
14B-22873-00-00
34
SEAL 2
14B-22874-00-00
35
SEAL 3
13S-2173M-00-00
36
SEAL 4
1KB-22876-00-00
37
SEAL, 5
1KB-22877-00-00
38
TAPE, 2
13S-21567-00-00
39
SEAL, 7
14B-22879-00-00
40
DAMPER 3
14B-28425-00-00
41
DAMPER, PLATE 1
3C5-2414H-00-00
42
DAMPER 2
14B-28227-00-00
43
DAMPER 1
2S2-2214F-70-00
44
DAMPER 3
14B-28237-00-00
45
DAMPER, PLATE
90520-03010-00
46
DAMPER 4
14B-28435-00-00
47
COVER ASSY 2
14B-2110N-20-00
48
SEAT 1
14B-2112B-00-00
49
SHEET,2
14B-2113C-00-00
50
. SHEET, 3
14B-2113D-00-00
51
DAMPER, PLATE
90520-15001-00
52
DAMPER, PLATE
90520-15004-00
53
RIVET
90269-06016-00
54
BRACKET 3
14B-2836F-00-00
55
COLLAR
90387-06217-00
56
COLLAR
90387-08079-00
57
PLUG(1NL)
90338-07180-00
58
BOLT,HEX. SOCKET BUTTON
90111-06140-00
59
BRACKET 4
14B-2836G-00-00
60
COLLAR
90387-06217-00
61
COLLAR
90387-08079-00
62
PLUG(1NL)
90338-07180-00
63
BOLT,HEX. SOCKET BUTTON
90111-06140-00
64
NUT
90179-05013-00
65
NUT
90179-05013-00
