2021 Yamaha YZ85 (YZ85M) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2021 Yamaha YZ85 (YZ85M), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

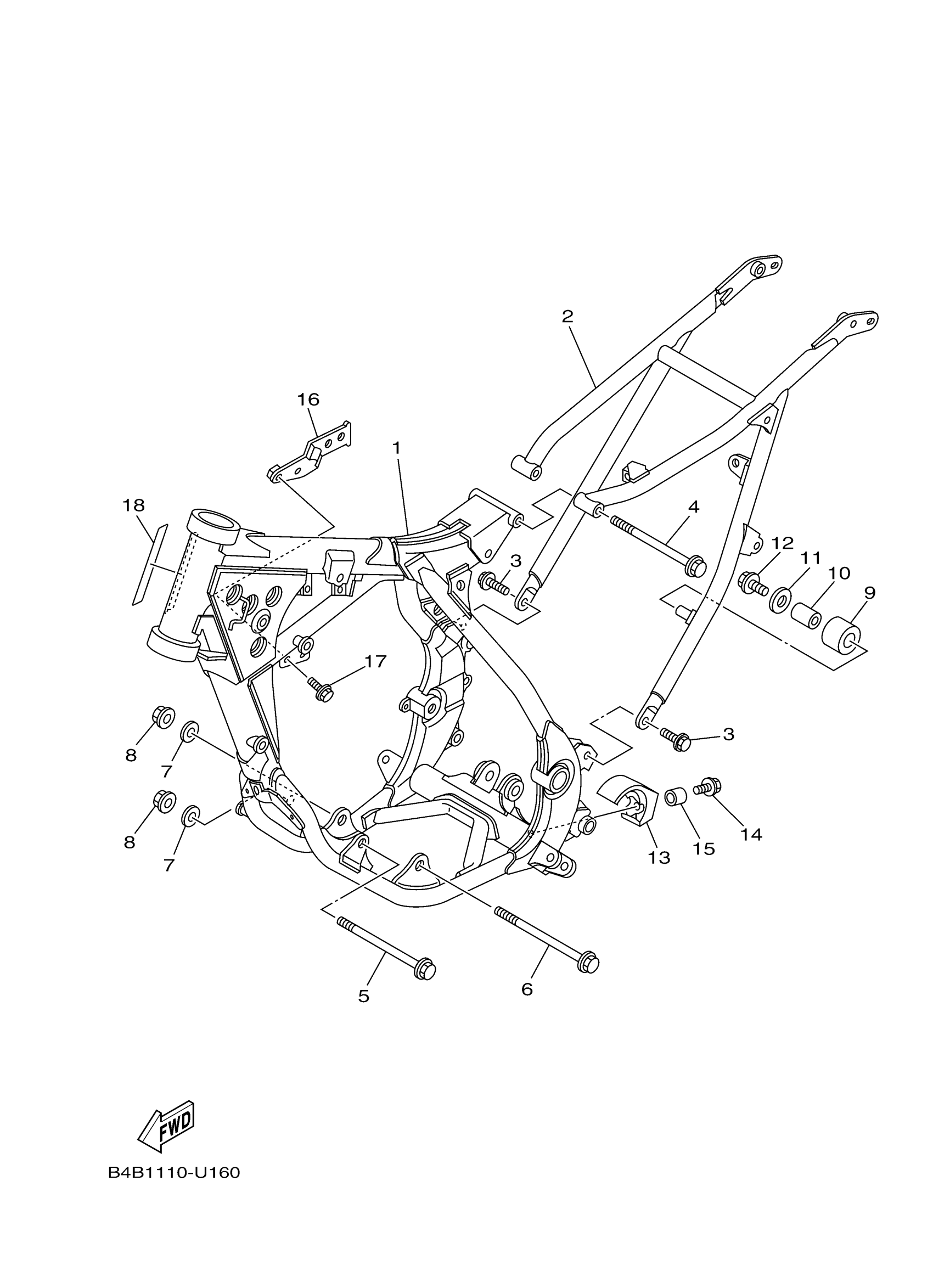

2021 Yamaha YZ85 (YZ85M) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

5PA-21101-15-00

1
Out of stock

2

REAR FRAME COMP.

5PA-21190-02-33

1

$289.57

In stock

3

BOLT, WASHER BASED(36Y)

90105-08307-00

1

$6.29

In stock

4

BOLT, FLANGE

95812-08125-00

1

$3.77

In stock

5

BOLT, FLANGE

90105-10220-00

1

$8.82

In stock

6

BOLT, FLANGE

90105-10174-00

1

$9.02

In stock

7

WASHER, PLATE

90201-10045-00

1

$6.17

In stock

8

NUT

90179-10024-00

1

$8.78

In stock

9

TENSIONER

30X-22178-00-00

1
Out of stock

10

BUSH

4V4-22184-00-00

1

$3.57

In stock

11

WASHER, PLATE

90201-08078-00

1

$3.45

In stock

12

BOLT, FLANGE DEEP RECESS

95E32-08012-00

1

$0.74

In stock

13

TENSIONER

4ES-22178-01-00

1

$8.34

In stock

14

BOLT, WITH WASHER

90119-06200-00

—

$6.29

In stock

15

COLLAR(J45)

90387-064T3-00

1

$4.84

In stock

16

BRACKET, C.D.I. UNIT

5PA-21274-10-00

—

$9.54

In stock

17

BOLT, FLANGE DEEP RECESS

95E32-06012-00

—

$0.88

In stock

18

PROTECTOR, FUEL TANK

3HA-24141-00-00

—

$11.14

In stock
