Front Fork

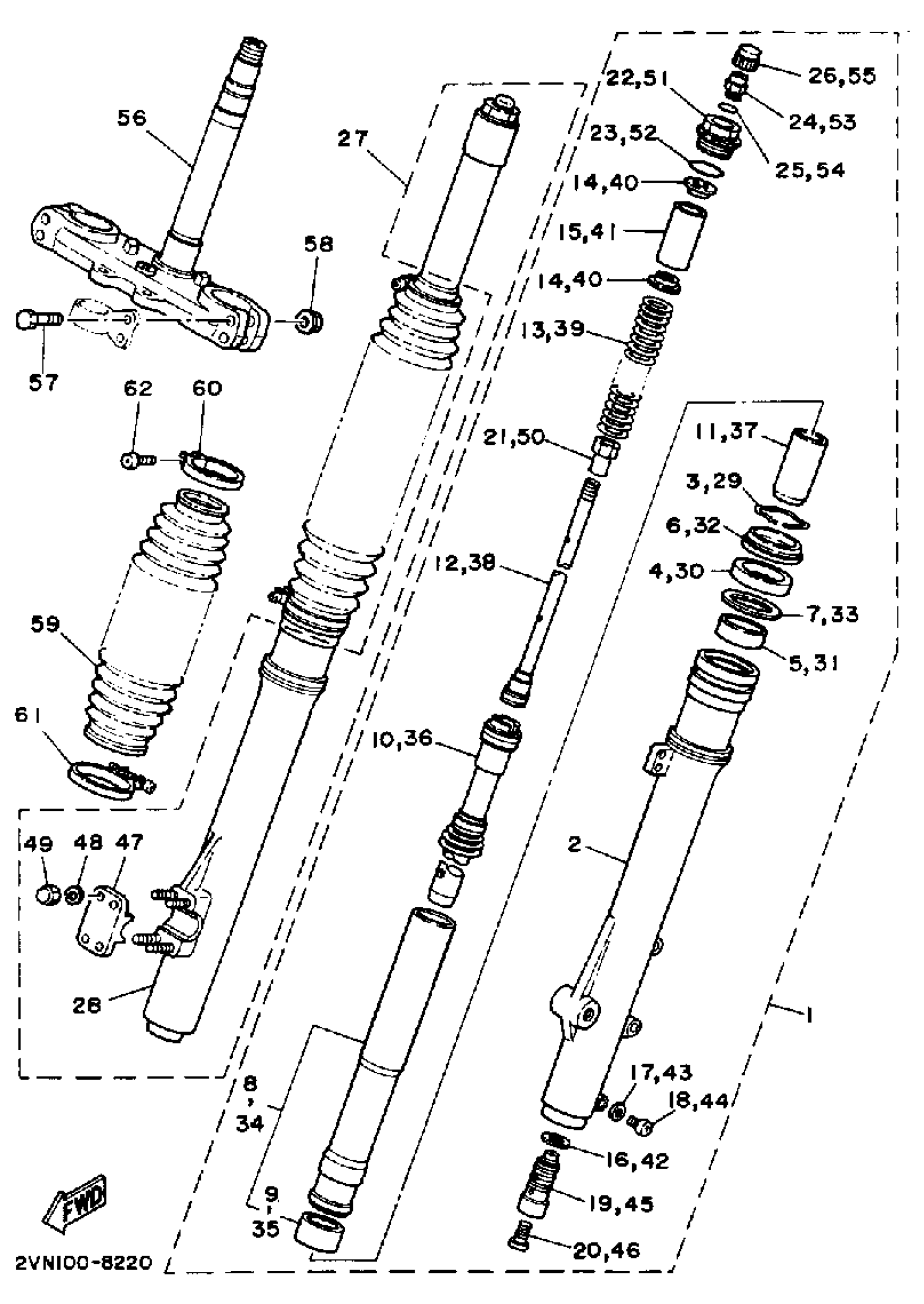

1988 Yamaha YZ490U (YZ490U) Front Fork Diagram
Find the part on the Front Fork diagram for your 1988 Yamaha YZ490U (YZ490U), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
FRONT FORK ASSEMBLY L (L.H)
2WH-23102-L0-00
2
. TUBE, OUTER 1
2VM-23126-L0-00
3
RING, SNAP
4V4-23153-L0-00
4
OIL SEAL
3XJ-23145-L0-00
5
METAL, SLIDE 1
5EB-23125-00-00
6
SEAL, DUST
2VM-23144-L0-00
7
WASHER
4V4-23146-L0-00
8
. INNER TUBE COMP1
2VM-23110-L0-00
9
. PISTON, FRONT FORK
4V4-23171-L0-00
10
. CYLINDERCOMP, FRTFORK
2VM-23170-L0-00
11
. SPINDLE, TAPER
2VM-23173-L0-00
12
. PISTON ROD ASSEMBLY
2VN-2314A-L0-00
13
. SPRING, FFRK (375)
2VM-23141-L0-00
13
. SPRING, FFRK (400 (HARD))
2VM-23141-M0-00
13
. SPRING, FFRK (350 (SOFT))
2VN-23141-L0-00
14
SEAT, SPRING UPPER
4V4-23142-L0-00
15
. SPACER
2VM-23118-L0-00
15
. SPACER
2VN-23118-L0-00
16
GASKET
2HH-23158-L0-00
17
GASKET, DRAIN PLUG
122-23129-00-00
18
SCREW, PAN HEAD(3XP)
98517-04006-00
19
. VALVE, COMP
2VM-2316A-L0-00
20
PLUG
55Y-2312G-M0-00
21
. NUT
90170-10372-00
22
BOLT, CAP
2VM-23111-L0-00
23
O-RING
4V4-23188-L1-00
24
AIR VALVE COMP.
23X-23190-L0-00
25
O-RING
3J2-23147-00-00
26
COVER, VALVE
2VN-23185-L0-00
27
FRONT FORK ASSEMBLY R (R.H)
2VN-23103-L0-00
28
. TUBE, OUTER 2
2VM-23136-L0-00
29
RING, SNAP
4V4-23153-L0-00
30
OIL SEAL
3XJ-23145-L0-00
31
METAL, SLIDE 1
5EB-23125-00-00
32
SEAL, DUST
2VM-23144-L0-00
33
WASHER
4V4-23146-L0-00
34
. INNER TUBE COMP1
2VM-23110-L0-00
35
. PISTON, FRONT FORK
4V4-23171-L0-00
36
. CYLINDERCOMP, FRTFORK
2VM-23170-L0-00
37
. SPINDLE, TAPER
2VM-23173-L0-00
38
. PISTON ROD ASSEMBLY
2VN-2314A-L0-00
39
. SPRING, FFRK (375)
2VM-23141-L0-00
39
. SPRING, FFRK (350 (SOFT))
2VN-23141-L0-00
39
. SPRING, FRONT FORK (K=0325)
2VN-23141-M0-00
40
SEAT, SPRING UPPER
4V4-23142-L0-00
41
. SPACER
2VM-23118-L0-00
41
. SPACER
2VN-23118-L0-00
42
GASKET
2HH-23158-L0-00
43
GASKET, DRAIN PLUG
122-23129-00-00
44
SCREW, PAN HEAD(3XP)
98517-04006-00
45
. VALVE, COMP
2VM-2316A-L0-00
46
PLUG
55Y-2312G-M0-00
47
HOLDER, AXLE
1LX-23167-L0-00
48
WASHER, SPRING
92995-06100-00
49
NUT
5Y3-23393-00-00
50
. NUT
90170-10372-00
51
BOLT, CAP
2VM-23111-L0-00
52
O-RING
4V4-23188-L1-00
53
AIR VALVE COMP.
23X-23190-L0-00
54
O-RING
3J2-23147-00-00
55
COVER, VALVE
2VN-23185-L0-00
56
UNDER BRACKETCOMP
2HG-23340-L0-39
57
BOLT, WASHER BASED
90105-08463-00
58
NUT, FLANGE
95704-08500-00
59
BOOT, FRONT FORK
43M-23191-L0-00
60
BAND
43M-23192-L0-00
61
BAND
3LD-23489-00-00
62
SCREW, PAN HEAD
98507-04018-00
