2016 Yamaha YZ250G (YZ250G2) Intake Diagram

← All diagrams

Find the part on the Intake diagram for your 2016 Yamaha YZ250G (YZ250G2), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

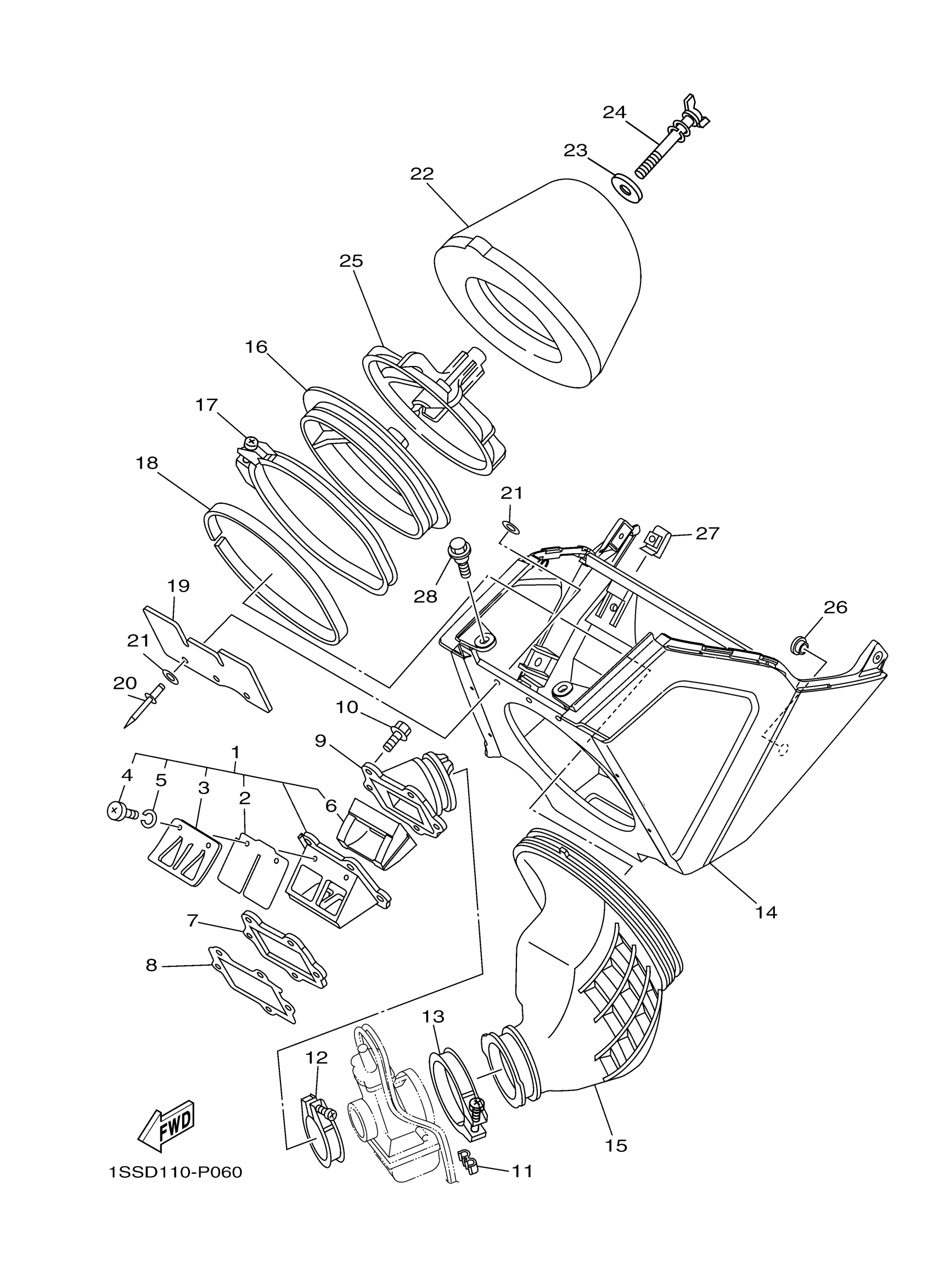

2016 Yamaha YZ250G (YZ250G2) Intake Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

REED VALVE ASSY

5NX-13610-10-00

—

$279.68

In stock

2

REED, VALVE

5NX-13613-00-00

1

$82.02

In stock

3

STOPPER, REED VALVE

4XL-13616-10-00

1

$18.42

In stock

4

SCREW, PAN HEAD (J10)

98580-03008-00

1

$2.23

In stock

5

WASHER, SPRING

92990-03100-00

1

$6.17

In stock

6

SPACER, REED VALVE

4XL-13625-00-00

—

$69.14

In stock

7

PLATE,REED VALVE

5NX-13624-00-00

1

$46.85

In stock

8

GASKET, VALVE SEAT

5XF-13622-00-00

1

$4.74

In stock

9

JOINT, CARBURETOR

5NX-13565-00-00

1

$112.23

In stock

10

BOLT,SOCKET

91317-06025-00

1

$2.05

In stock

11

CLAMP(4KB)

90464-06214-00

1
Out of stock

12

HOSE CLAMP ASSY

90450-51001-00

1

$14.09

In stock

13

HOSE CLAMP ASSY

90450-70002-00

1

$18.12

In stock

14

AIR CLEANER CASE A

1SS-14401-00-00

1

$192.62

In stock

15

JOINT, AIR CLEANER 1

5NX-14453-01-00

1

$68.15

In stock

16

HOLDER, GUIDE

5NY-14459-00-00

—

$31.37

In stock

17

BAND

5NY-14455-20-00

—

$34.03

In stock

18

SPACER

5NY-14442-00-00

—

$20.42

In stock

19

COVER 1

5NY-14417-01-00

—

$13.77

In stock

20

RIVET (813)

90267-32070-00

—

$2.25

In stock

21

WASHER, PLATE 8077743700

90201-03313-00

—

$5.20

In stock

22

ELEMENT, AIR CLEANER

4XM-14451-01-00

—

$36.43

In stock

23

WASHER (4H7)

90209-06096-00

—
Out of stock

24

BOLT, WING

90122-06005-00

—

$10.05

In stock

25

GUIDE

3JD-14458-01-00

—

$61.74

In stock

26

GROMMET

90480-10M28-00

1

$3.54

In stock

27

NUT, SPRING (26H)

90183-06023-00

—

$7.45

In stock

28

BOLT, FLANGE

90105-06170-00

—

$4.23

In stock
