Find the part on the Handle - Wire diagram for your 1976 Yamaha YZ175C (YZ175C), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

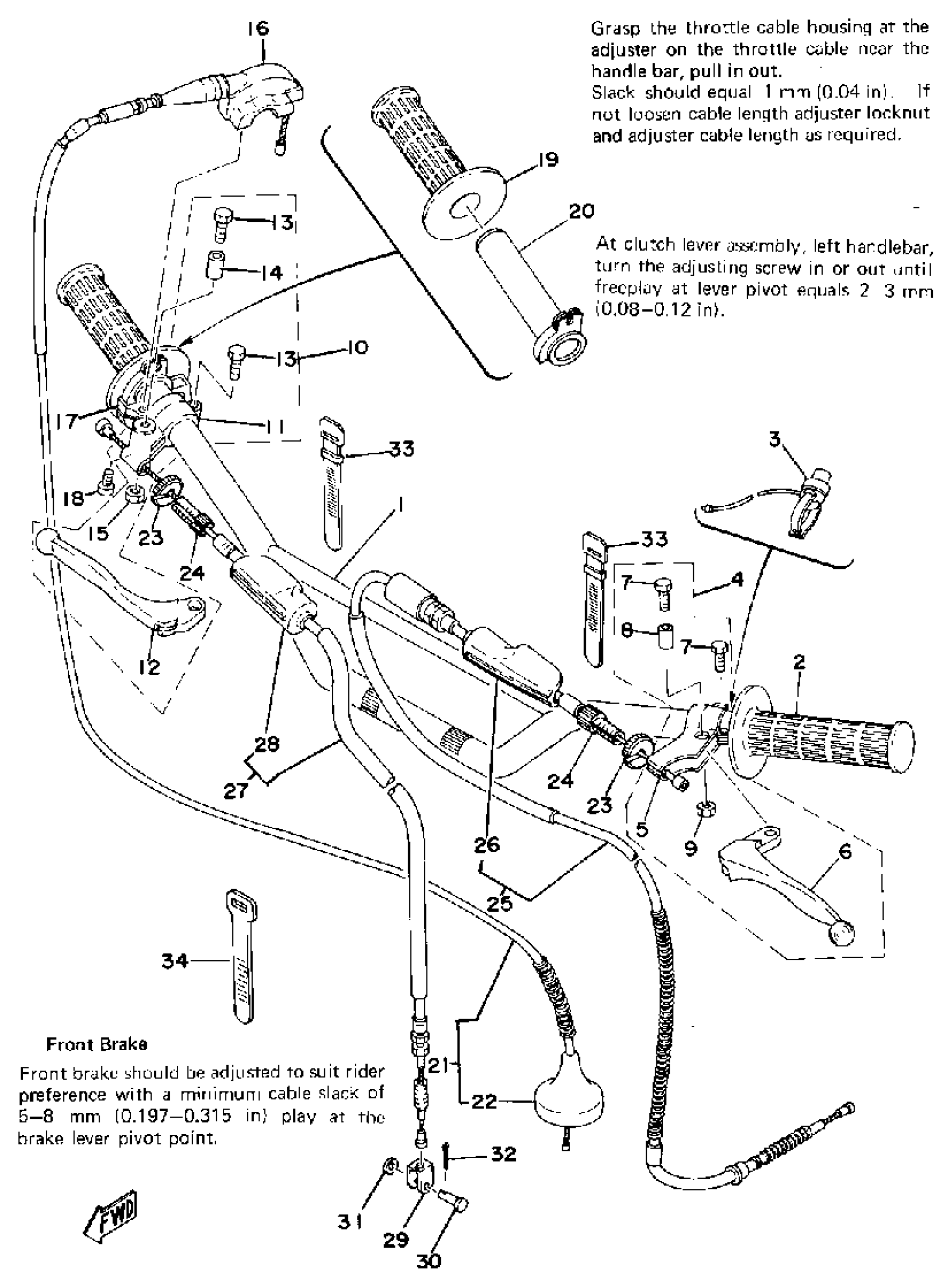

1976 Yamaha YZ175C (YZ175C) Handle - Wire Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLEBAR

(1G8-26111-00-00)

1
Out of stock

2

GRIP, HANDLE (L.H)

1E6-26241-00-00

1
Out of stock

3

SWITCH, HANDLE 1

(363-83976-01-00)

1
Out of stock

4

LEVER HOLDER ASSEMBLY 1 (583-82910-10)

583-82910-11-00

1
Out of stock

5

HOLDER, LEVER (L.H)

214-82911-01-00

1

$48.32

In stock

6

LEVER, HANDLE (L.H)

1J3-83912-20-00

1

$38.79

In stock

7

BOLT(3DM)

97024-06020-00

1

$6.17

In stock

8

COLLAR, LEVER

214-83913-00-00

1

$6.49

In stock

9

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

10

LEVER HOLDER ASSEMBLY 2

(583-82920-11-00)

1
Out of stock

11

HOLDER, LEVER 2

516-82921-30-00

1
Out of stock

12

LEVER (R.H)

2A6-83922-00-00

1

$36.69

In stock

13

BOLT(3DM)

97024-06020-00

1

$6.17

In stock

14

COLLAR, LEVER

214-83913-00-00

1

$6.49

In stock

15

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

16

CAP, GRIP UPPER

322-26281-00-98

1
Out of stock

17

CAP, GRIP UNDER

322-26282-00-00

—

$23.60

In stock

18

SCREW, PAN HEAD(4MY)

98507-05018-00

—

$2.48

In stock

19

GRIP (R.H)

583-26242-00-00

—

$30.97

In stock

20

TUBE, THROTTLE GUIDE

22W-26243-00-00

—

$26.34

In stock

21

CABLE, THROTTLE 1

1G8-26311-00-00

1
Out of stock

22

. CAP, RUBBER

431-26329-00-00

1
Out of stock

23

NUT

90179-08030-00

—

$3.78

In stock

24

BOLT

90123-08002-00

—

$8.93

In stock

25

CABLE, CLUTCH

(1G8-26335-00-00)

1
Out of stock

26

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

27

CABLE, BRAKE

1G8-26341-00-00

1
Out of stock

28

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

29

JOINT, WIRE

156-26347-00-00

—

$7.51

In stock

30

PIN W/HOLE 307181180000

90240-08013-00

—

$5.10

In stock

31

WASHER, PLATE 1562722600

90201-08083-00

—
Out of stock

32

PIN, COTTER

91490-20025-00

—

$1.31

In stock

33

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

34

BAND

341-26397-01-00

1
Out of stock
