2014 Yamaha YZ125 (YZ125E2) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2014 Yamaha YZ125 (YZ125E2), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

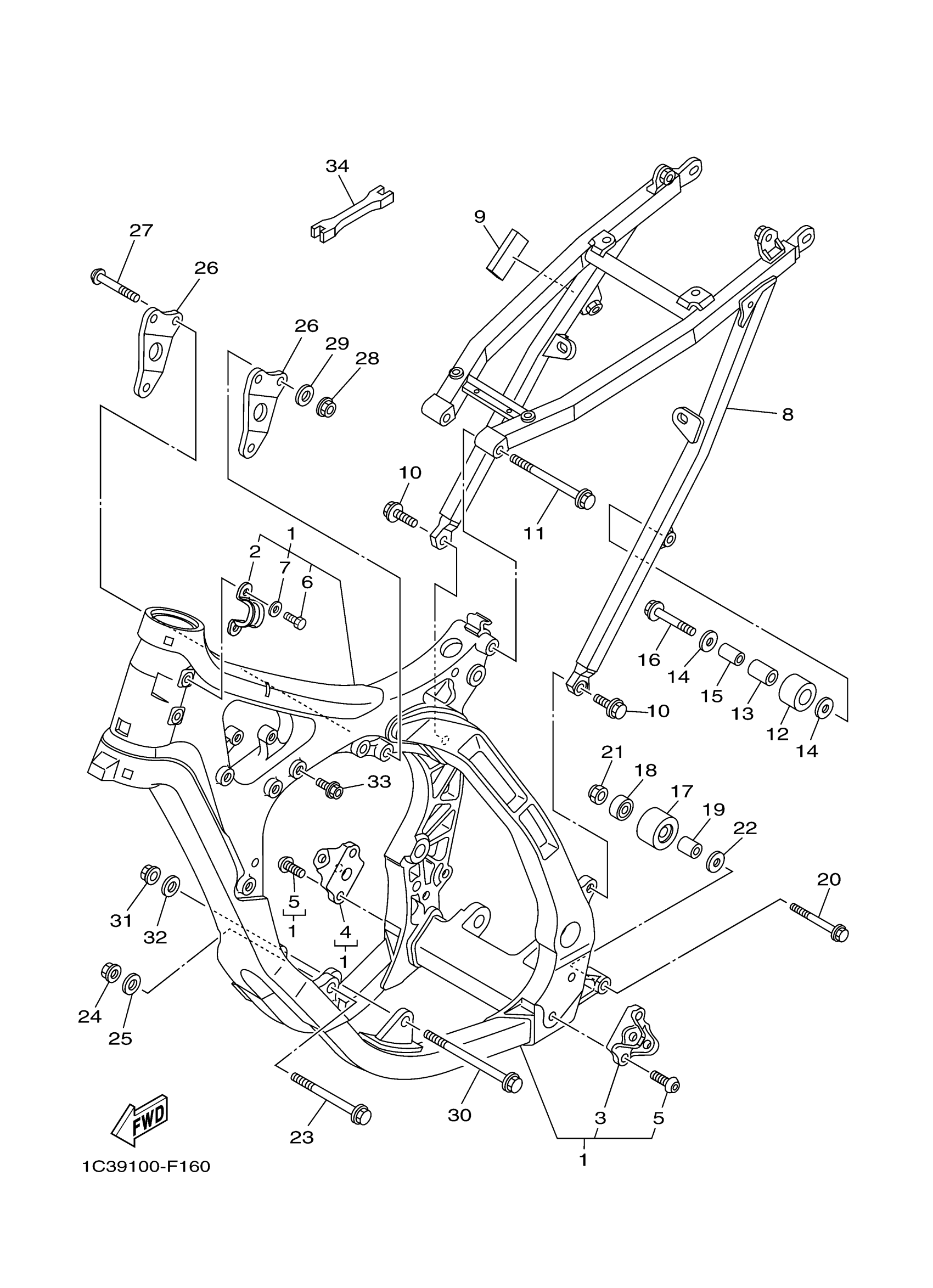

2014 Yamaha YZ125 (YZ125E2) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

1C3-21101-50-00

1
Out of stock

2

CLAMP, WIRE HARNESS 2

1C3-21336-00-00

1

$8.52

In stock

3

BRACKET, FOOTREST

1C3-21447-10-00

1

$31.54

In stock

4

BRACKET, FOOTREST

1C3-21448-10-00

1

$31.54

In stock

5

SCREW

90149-10033-00

1

$5.45

In stock

6

BOLT(4GV)

97017-05012-00

1

$6.17

In stock

7

WASHER, PLAIN (646)

92990-05600-00

1
Out of stock

8

REAR FRAME COMP.

1C3-21190-90-00

—
Out of stock

9

DAMPER

5GJ-21717-00-00

1

$4.77

In stock

10

BOLT, FLANGE

90105-08085-00

1

$5.08

In stock

11

BOLT, FLANGE

90105-08132-00

1

$3.86

In stock

12

TENSIONER

30X-22178-00-00

1
Out of stock

13

BUSH

4V4-22184-00-00

1

$3.57

In stock

14

WASHER, PLATE

90201-08045-00

1

$4.60

In stock

15

COLLAR

90387-08041-00

1

$6.52

In stock

16

BOLT, FLANGE(4KG)

95024-08040-00

—

$6.17

In stock

17

TENSIONER

3JD-22178-20-00

—

$37.74

In stock

18

BEARING (3X3)

93300-60804-00

—

$11.18

In stock

19

COLLAR(1NL)

90387-086N4-00

—

$8.31

In stock

20

BOLT, FLANGE

90105-08133-00

—
Out of stock

21

NUT, U

95617-08100-00

—

$6.78

In stock

22

WASHER, PLATE

90201-08043-00

—

$5.77

In stock

23

BOLT, FLANGE

90105-10175-00

—

$8.40

In stock

24

NUT(4KG)

90179-10658-00

—

$7.49

In stock

25

—

$3.00

In stock

26

BRACKET, REAR UPPER 1

1C3-21425-00-00

—

$33.45

In stock

27

BOLT

90111-08028-00

—

$4.83

In stock

28

NUT(4KM)

90179-08674-00

—
Out of stock

29

WASHER, PLATE

90201-08055-00

—
Out of stock

30

BOLT, FLANGE

90105-10176-00

—

$9.58

In stock

31

NUT(4KG)

90179-10658-00

—

$7.49

In stock

32

—

$3.00

In stock

33

NUT

1C3-21244-20-00

—

$14.18

In stock

34

WRENCH, HEXAGON

5ET-28166-10-00

—

$28.32

In stock
