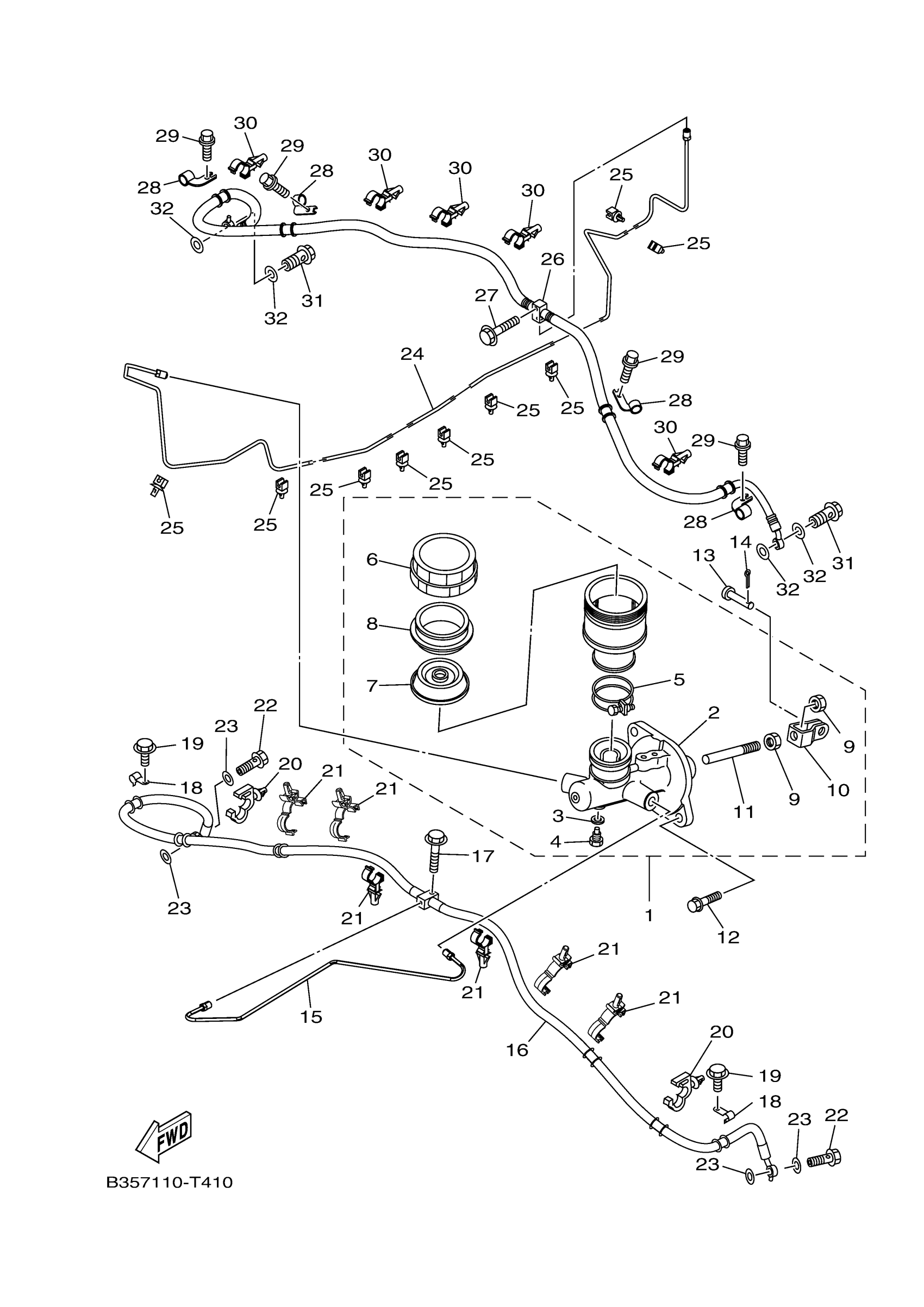

Find the part on the Master Cylinder diagram for your 2018 Yamaha Wolverine (YXE70WDBJD), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2018 Yamaha Wolverine (YXE70WDBJD) Master Cylinder Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

MASTER CYLINDER AS

2PG-2583T-01-00

—

$210.66

In stock

2

CYLINDER KIT, MAST

5UG-25808-00-00

—

$76.02

In stock

3

WASHER, OIL BOLT

5UG-25878-00-00

—

$6.38

In stock

4

BOLT, OIL 1

5UG-25877-00-00

1

$1.32

In stock

5

BAND

5UG-25719-00-00

1

$5.12

In stock

6

CAP, RESERVOIR

5UG-25852-00-00

1

$15.04

In stock

7

DIAPHRAGM, RESERVOIR

5UG-25854-00-00

1

$8.70

In stock

8

BUSH,DIAPHRAGM

5UG-25855-00-00

1

$4.57

In stock

9

NUT, HEXAGON SMALL

95317-08700-00

1

$7.05

In stock

10

JOINT

2YK-27222-00-00

1
Out of stock

11

PUSH ROD COMP.

5UG-25880-00-00

—

$10.23

In stock

12

BOLT, FLANGE

90105-08129-00

1

$4.08

In stock

13

PIN, CLEVIS

90240-08005-00

1
Out of stock

14

PIN, COTTER

91490-20025-00

1

$1.31

In stock

15

PIPE, BRAKE 2

1XD-F5882-01-00

1

$10.31

In stock

16

HOSE, BRAKE 1

B3D-F5872-00-00

—

$49.22

In stock

17

BOLT, FLANGE

95817-06025-00

—

$1.46

In stock

18

HOLDER, BRAKE HOSE 1

5KM-25875-00-00

—

$5.37

In stock

19

BOLT, FLANGE

95812-06010-00

—

$2.75

In stock

20

CLAMP

90464-18002-00

—

$6.92

In stock

21

CLAMP

90464-16012-00

—

$5.43

In stock

22

BOLT, UNION

90401-10015-00

—

$9.89

In stock

23

WASHER, PLATE(481)

90201-10118-00

—

$2.91

In stock

24

PIPE, BRAKE

2MB-F5871-00-00

1
Out of stock

25

CLAMP 1

5KM-81677-00-00

—

$5.75

In stock

26

HOSE, BRAKE 2

2MB-F5873-00-00

—

$66.17

In stock

27

BOLT, FLANGE

90105-06833-00

—

$1.77

In stock

28

HOLDER, BRAKE HOSE

2PG-25876-00-00

—

$2.98

In stock

29

BOLT, FLANGE

95812-06010-00

—

$2.75

In stock

30

CLAMP

90464-16012-00

—

$5.43

In stock

31

BOLT, UNION

90401-10015-00

—

$9.89

In stock

32

WASHER, PLATE(481)

90201-10118-00

—

$2.91

In stock
