2016 Yamaha Wolverine (YXE70WDBGG) Front Differential Diagram

← All diagrams

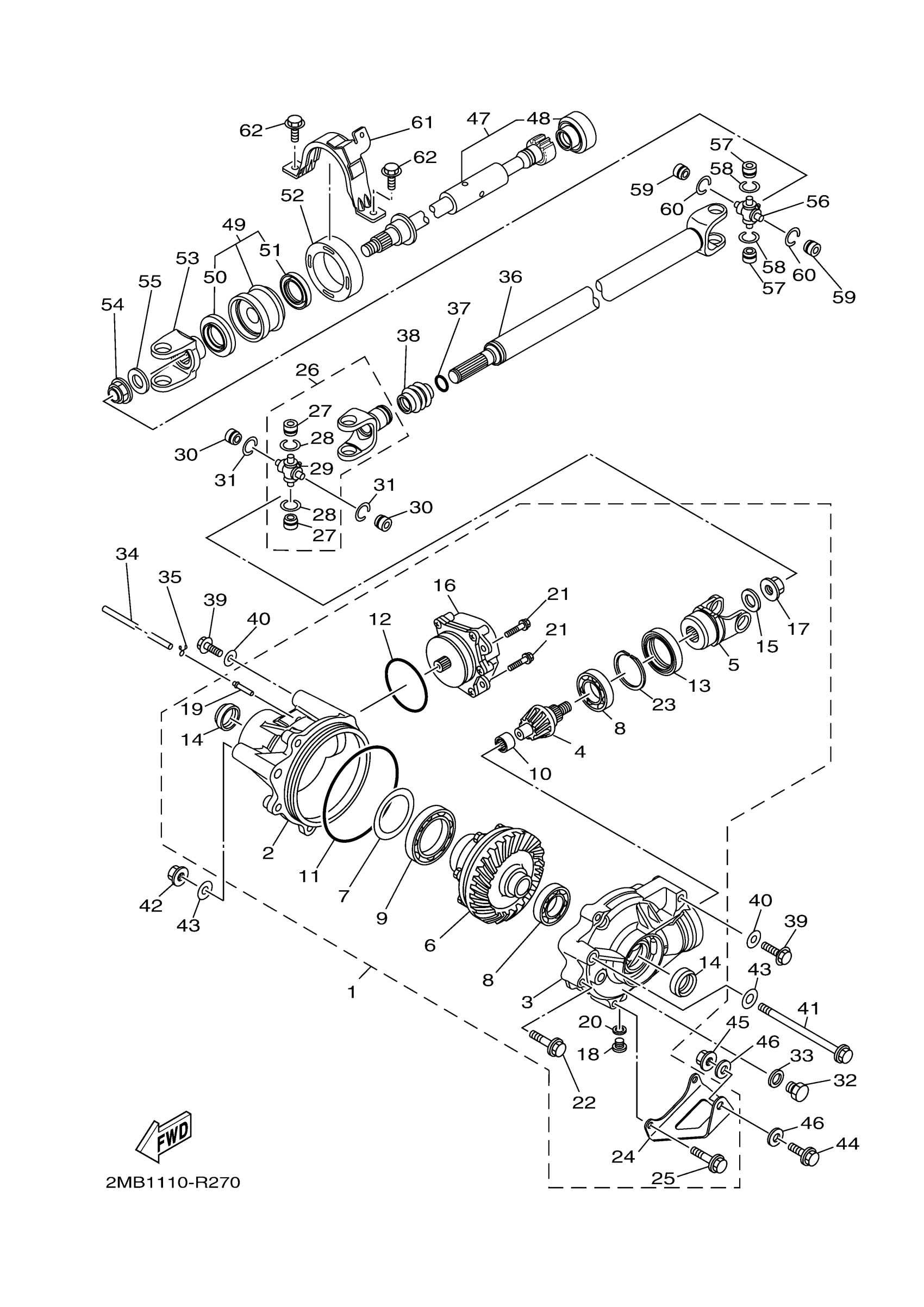

Find the part on the Front Differential diagram for your 2016 Yamaha Wolverine (YXE70WDBGG), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2016 Yamaha Wolverine (YXE70WDBGG) Front Differential Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT AXLE GEAR CASE COMP.

1XD-46160-01-00

1

$2,063.99

In stock

2

HOUSING, BEARING 2

1XD-46162-00-00

1

$381.32

In stock

3

HOUSING, SHAFT DRIVE 2

1XD-46161-00-00

—

$245.69

In stock

4

PINION, DRIVE 2

1XD-46141-00-00

—
Out of stock

5

YOKE, JOINT 2

4S1-46146-01-00

—
Out of stock

6

LIMITED SLIP DIFF. ASSY

1XD-46470-01-00

1

$882.99

In stock

7

SHIM, RING GEAR (0.1T)

3B4-46117-00-00

1

$8.15

In stock

7

SHIM, RING GEAR (0.2T)

3B4-46117-10-00

—

$13.48

In stock

7

SHIM, RING GEAR (0.3T)

3B4-46117-20-00

—

$9.06

In stock

7

SHIM, RING GEAR (0.4T)

3B4-46117-30-00

—

$8.15

In stock

8

BEARING(2HR)

93306-00612-00

1

$42.56

In stock

9

BEARING 1

3B4-46164-00-00

1

$74.44

In stock

10

BEARING 3

3B4-46166-00-00

1

$22.15

In stock

11

O-RING 1

3B4-46134-00-00

1

$15.83

In stock

12

O-RING 2

3B4-46135-00-00

1

$4.74

In stock

13

OIL SEAL

93105-46001-00

—

$18.74

In stock

14

SEAL,OIL 1

3B4-46163-00-00

—

$16.86

In stock

15

WASHER

3B4-47359-00-00

—

$6.80

In stock

16

SERVO MOTOR COMP

1HP-4616A-00-00

—

$458.30

In stock

17

NUT 1

4WV-46145-11-00

—

$9.60

In stock

18

PLUG, STRIGHT SCREW(5GH1)

90340-10001-00

—

$3.65

In stock

19

TUBE

5GH-46293-00-00

—

$6.31

In stock

20

GASKET

90430-10003-00

—

$7.51

In stock

21

BOLT, FLANGE

95812-06014-00

—

$5.45

In stock

22

BOLT, FLANGE

95817-08040-00

—

$5.43

In stock

23

RING,HOLE SNAP 1

3B4-46142-00-00

—

$10.40

In stock

24

PLATE, COVER

1XD-46114-00-00

—

$37.83

In stock

25

BOLT, FLANGE

95817-08050-00

—

$3.15

In stock

26

CROSS JOINT COMP. 2

2HC-46107-00-00

—
Out of stock

27

BEARING

93399-99948-00

—

$47.47

In stock

28

CIRCLIP (4X7)

93440-20088-00

—

$5.10

In stock

29

SPIDER

5GT-46187-00-00

—

$93.45

In stock

30

BEARING

93399-99948-00

—

$47.47

In stock

31

CIRCLIP (4X7)

93440-20088-00

—

$5.10

In stock

32

PLUG, STRAIGHT(2E9)

90340-14029-00

—

$3.20

In stock

33

GASKET

214-11198-01-00

—

$2.66

In stock

34

HOSE

90445-07809-00

—

$8.66

In stock

35

CLIP (1J7)

90467-07029-00

—

$1.92

In stock

36

DRIVE SHAFT COMP.

2MB-46109-00-00

—

$218.23

In stock

37

O-RING

93210-16M69-00

—

$1.00

In stock

38

SEAL 1

5GT-46136-00-00

—

$15.04

In stock

39

BOLT, FLANGE

90105-10255-00

—

$6.85

In stock

40

WASHER, PLATE

90201-10035-00

—

$3.56

In stock

41

BOLT, FLANGE

90105-12066-00

—

$10.68

In stock

42

NUT, SELF-LOCKING

90185-12002-00

—
Out of stock

43

YBS66-12 WASHER,PLAIN

92990-12200-00

—

$6.17

In stock

44

. BOLT, FLANGE

95812-10025-00

1

$2.45

In stock

45

NUT, SELF-LOCKING

90185-10011-00

—

$3.92

In stock

46

WASHER, PLATE

90201-10035-00

—

$3.56

In stock

47

SHAFT, DRIVE 2

1XD-46173-00-00

—

$386.32

In stock

48

SEAL 2

5KM-46137-00-00

—

$14.62

In stock

49

BEARING ASSY

2MB-46106-00-00

—

$116.80

In stock

50

OIL SEAL

93102-30010-00

—

$14.37

In stock

51

OIL SEAL(76K)

93102-30339-00

—

$12.66

In stock

52

RUBBER SHAFT COUPLING

1XD-4581J-00-00

—

$10.20

In stock

53

YOKE, JOINT

5B4-17556-00-00

—

$114.51

In stock

54

NUT

90179-16015-00

—
Out of stock

55

WASHER, PLATE

90201-16021-00

—

$7.49

In stock

56

SPIDER

5GT-46187-00-00

—

$93.45

In stock

57

BEARING

93399-99948-00

—

$47.47

In stock

58

CIRCLIP (4X7)

93440-20088-00

—

$5.10

In stock

59

BEARING

93399-99948-00

—

$47.47

In stock

60

CIRCLIP (4X7)

93440-20088-00

—

$5.10

In stock

61

COVER 1

1XD-4613F-00-00

—

$19.46

In stock

62

BOLT, FLANGE

95812-08020-00

—

$1.69

In stock
