2017 Yamaha Bolt R Spec (XVS95CHS) Front Fork Diagram

← All diagrams

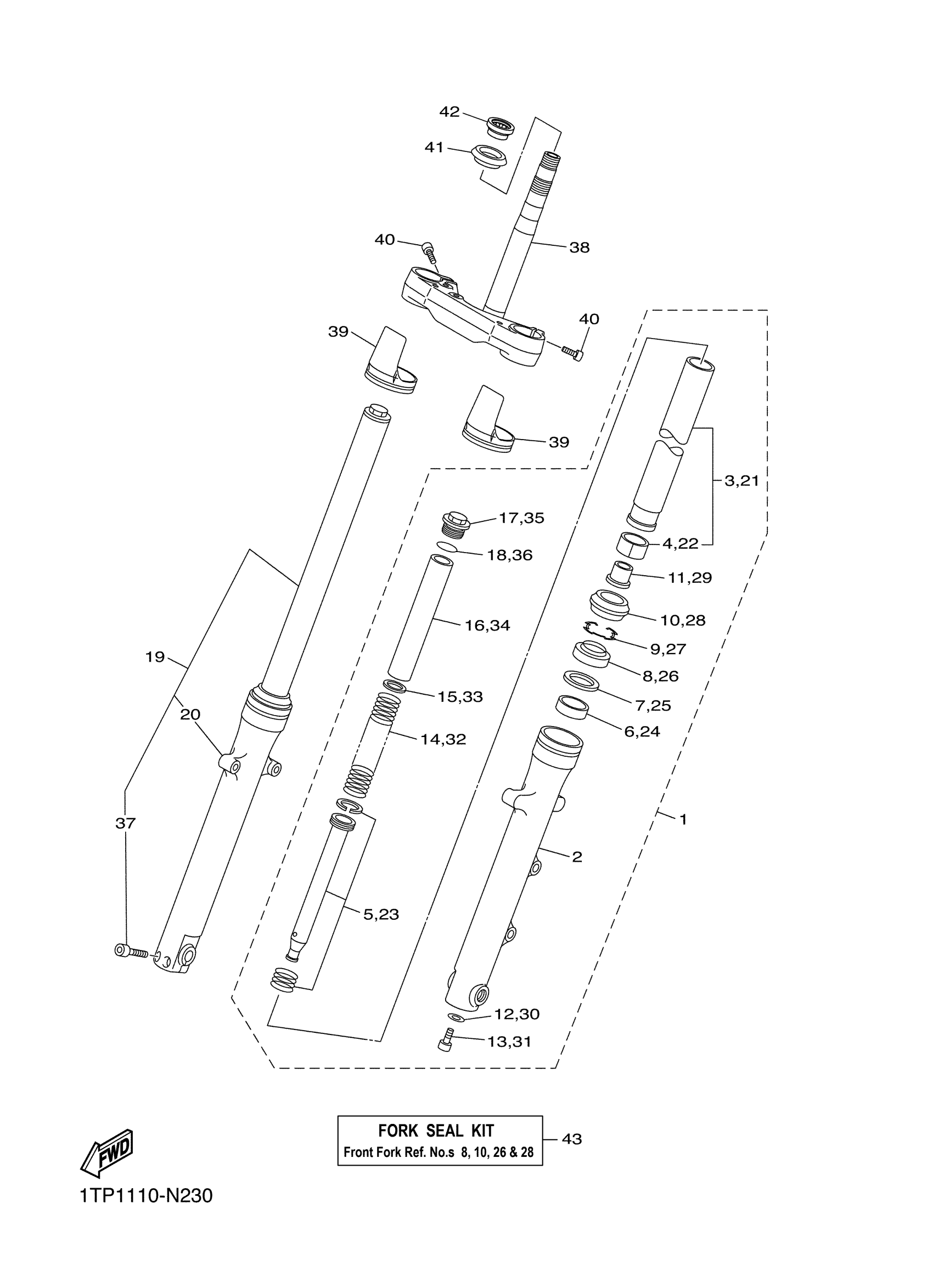

Find the part on the Front Fork diagram for your 2017 Yamaha Bolt R Spec (XVS95CHS), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2017 Yamaha Bolt R Spec (XVS95CHS) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSY (L

1TP-23102-01-00

—

$655.08

In stock

2

TUBE, OUTER (L.H)

1TP-23126-01-00

—

$371.91

In stock

3

INNER TUBE COMP.1

1TP-23110-01-00

—

$440.69

In stock

4

METAL, SLIDE

4FM-23171-40-00

1

$20.37

In stock

5

CYLINDER COMP., FR

1TP-23170-01-00

1

$53.66

In stock

6

METAL, SLIDE 1

4FM-23125-40-00

1

$28.47

In stock

7

WASHER, OIL SEAL

36Y-23146-10-00

1

$22.06

In stock

8

OIL SEAL

4EB-23145-01-00

1

$24.25

In stock

9

CLIP, OIL SEAL

26H-23156-00-00

1

$6.62

In stock

10

SEAL, DUST

4EB-23144-00-00

1

$19.48

In stock

11

SPINDLE, TAPER

1TP-23173-00-00

—

$24.54

In stock

12

GASKET

509-23158-L0-00

1

$14.34

In stock

13

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

1

$7.65

In stock

14

SPRING, FRONT FORK

1TP-23141-01-00

—

$38.35

In stock

15

WASHER, SPRING UPPER

1TP-23149-00-00

1

$3.29

In stock

16

SPACER

1TP-23118-00-00

—

$22.69

In stock

17

BOLT, CAP

1D0-23111-00-00

—

$43.83

In stock

18

O-RING

1TP-23188-01-00

—

$4.77

In stock

19

FRONT FORK ASSY (R

1TP-23103-01-00

—

$655.08

In stock

20

TUBE, OUTER

1TP-23136-01-00

—

$490.71

In stock

21

INNER TUBE COMP.1

1TP-23110-01-00

—

$440.69

In stock

22

METAL, SLIDE

4FM-23171-40-00

1

$20.37

In stock

23

CYLINDER COMP., FR

1TP-23170-01-00

1

$53.66

In stock

24

METAL, SLIDE 1

4FM-23125-40-00

1

$28.47

In stock

25

WASHER, OIL SEAL

36Y-23146-10-00

1

$22.06

In stock

26

OIL SEAL

4EB-23145-01-00

1

$24.25

In stock

27

CLIP, OIL SEAL

26H-23156-00-00

1

$6.62

In stock

28

SEAL, DUST

4EB-23144-00-00

1

$19.48

In stock

29

SPINDLE, TAPER

1TP-23173-00-00

—

$24.54

In stock

30

GASKET

509-23158-L0-00

1

$14.34

In stock

31

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

1

$7.65

In stock

32

SPRING, FRONT FORK

1TP-23141-01-00

—

$38.35

In stock

33

WASHER, SPRING UPPER

1TP-23149-00-00

1

$3.29

In stock

34

SPACER

1TP-23118-00-00

—

$22.69

In stock

35

BOLT, CAP

1D0-23111-00-00

—

$43.83

In stock

36

O-RING

1TP-23188-01-00

—

$4.77

In stock

37

BOLT, SOCKET

91314-08035-00

—
Out of stock

38

UNDER BRACKET COMP.

1TP-23340-01-00

—

$673.99

In stock

39

COVER

4PU-2331G-00-00

—

$10.42

In stock

40

BOLT,SOCKET

91314-10020-00

—

$6.68

In stock

41

SEAL, STEERING

3FV-23462-00-00

—

$21.37

In stock

42

BEARING(3FV)

93399-99932-00

—

$55.01

In stock

43

FORK SEAL KIT (TWO FORKS)

4EB-W003B-00-00

—

$33.25

In stock
