2017 Yamaha Bolt R Spec (XVS95CHS) Crankcase Diagram

← All diagrams

Find the part on the Crankcase diagram for your 2017 Yamaha Bolt R Spec (XVS95CHS), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

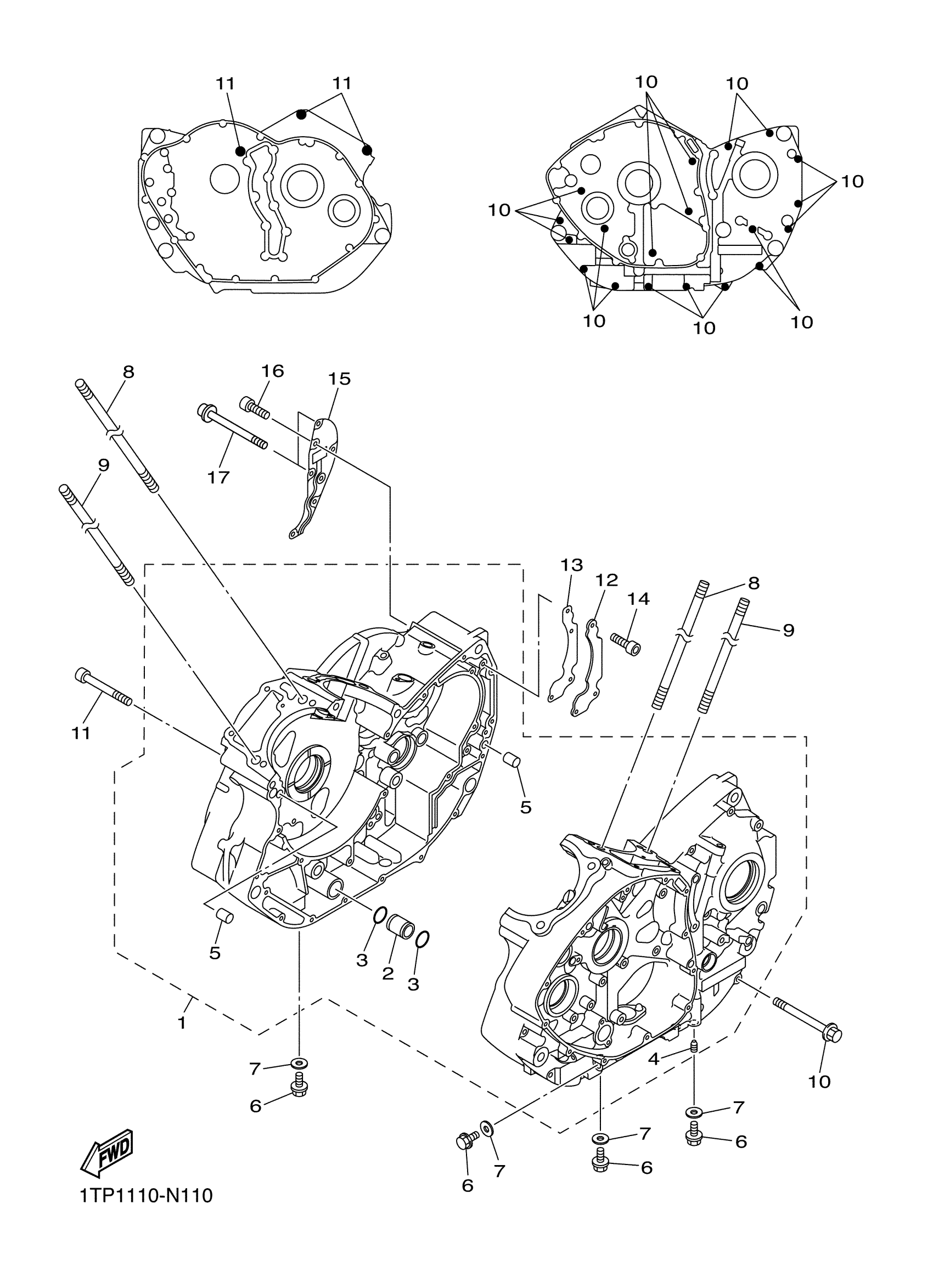

2017 Yamaha Bolt R Spec (XVS95CHS) Crankcase Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CRANKCASE ASSY

5S7-15100-09-00

—

$1,482.99

In stock

2

NOZZLE ASSY., 2

3D8-15154-00-00

1

$18.45

In stock

3

O-RING (1J7)

93210-18319-00

1

$6.85

In stock

4

NOZZLE 1

2H7-15138-00-00

—

$4.11

In stock

5

PIN, DOWEL(2VG)

99530-10116-00

1

$3.37

In stock

6

BOLT, FLANGE

95022-10016-00

1

$6.28

In stock

7

GASKET (5R6)

90430-10171-00

1

$3.17

In stock

8

BOLT, STUD

90116-12012-00

—

$14.68

In stock

9

BOLT, STUD

90116-12011-00

—

$13.80

In stock

10

BOLT, FLANGE

90105-06144-00

—

$2.09

In stock

11

BOLT, HEXAGON SOCKET HEAD

90110-10030-00

1

$7.55

In stock

12

SEPARATOR, OIL

3D8-15358-00-00

—

$3.91

In stock

13

GASKET, DRAIN

3D8-15353-00-00

—

$5.32

In stock

14

BOLT,SOCKET

91317-06016-00

1

$1.16

In stock

15

SEPERATOR, OIL

3D8-15368-00-00

—

$41.48

In stock

16

BOLT,SOCKET

91317-06016-00

1

$1.16

In stock

17

BOLT, HEXAGON SOCKET HEAD

90110-06250-00

—

$4.51

In stock
