2016 Yamaha Bolt (XVS95CGL) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2016 Yamaha Bolt (XVS95CGL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

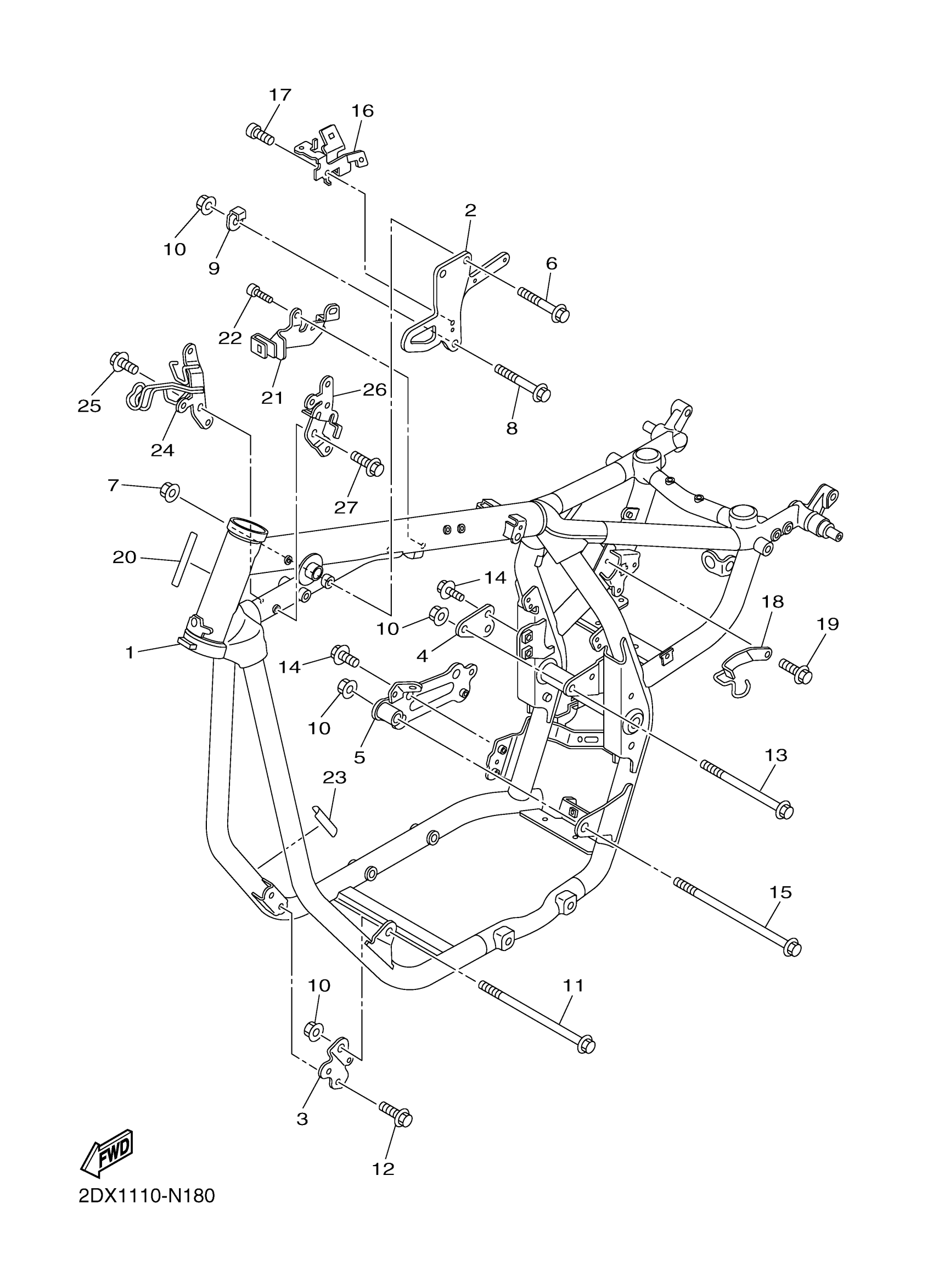

2016 Yamaha Bolt (XVS95CGL) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME COMP.

BP6-21110-00-00

1

$1,650.99

In stock

2

STAY, ENGINE 3

1TP-21317-00-00

—

$67.48

In stock

3

STAY 3

1TP-2122C-00-00

—

$10.34

In stock

4

STAY, ENGINE 5

1TP-21314-00-00

—

$9.34

In stock

5

STAY, REAR

1TP-2116F-00-00

—

$40.78

In stock

6

BOLT, FLANGE

90105-10434-00

—

$4.11

In stock

7

NUT, SELF-LOCKING

90185-10008-00

1

$5.72

In stock

8

BOLT, FLANGE

90105-12090-00

—

$8.22

In stock

9

PLATE

1TP-21183-00-00

—

$6.86

In stock

10

NUT, SELF-LOCKING

90185-12002-00

1
Out of stock

11

BOLT, FLANGE

90105-12088-00

—

$25.31

In stock

12

BOLT, WASHER BASED

90105-10003-00

—

$8.14

In stock

13

BOLT, FLANGE

90105-12091-00

—

$23.66

In stock

14

BOLT, FLANGE

90105-10428-00

1

$4.03

In stock

15

BOLT, FLANGE

90105-12086-00

1

$31.25

In stock

16

BRKT

1TP-2115C-00-00

—

$17.51

In stock

17

BOLT

91317-06008-00

—

$0.30

In stock

18

GUIDE, CABLE

1TP-21288-00-00

—

$16.08

In stock

19

BOLT, FLANGE(4MY)

95027-06010-00

—
Out of stock

20

PROTECTOR

3D8-2117G-00-00

1

$5.40

In stock

21

BRACKET, BATTERY BOX

1TP-21149-01-00

—

$17.05

In stock

22

BOLT, BUTTON HEAD

92012-06010-00

—

$2.45

In stock

23

SEAL

5PX-21268-00-00

—

$6.23

In stock

24

HOLDER

1TP-26475-00-00

—

$33.89

In stock

25

BOLT, WASHER BASED(JA9)

90105-06696-00

—

$6.29

In stock

26

HOLDER, 2

1TP-26481-00-00

—
Out of stock

27

BOLT, WASHER BASED(JA9)

90105-06696-00

—

$6.29

In stock
