2014 Yamaha Bolt (XVS95CEW) Flasher Light Diagram

← All diagrams

Find the part on the Flasher Light diagram for your 2014 Yamaha Bolt (XVS95CEW), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

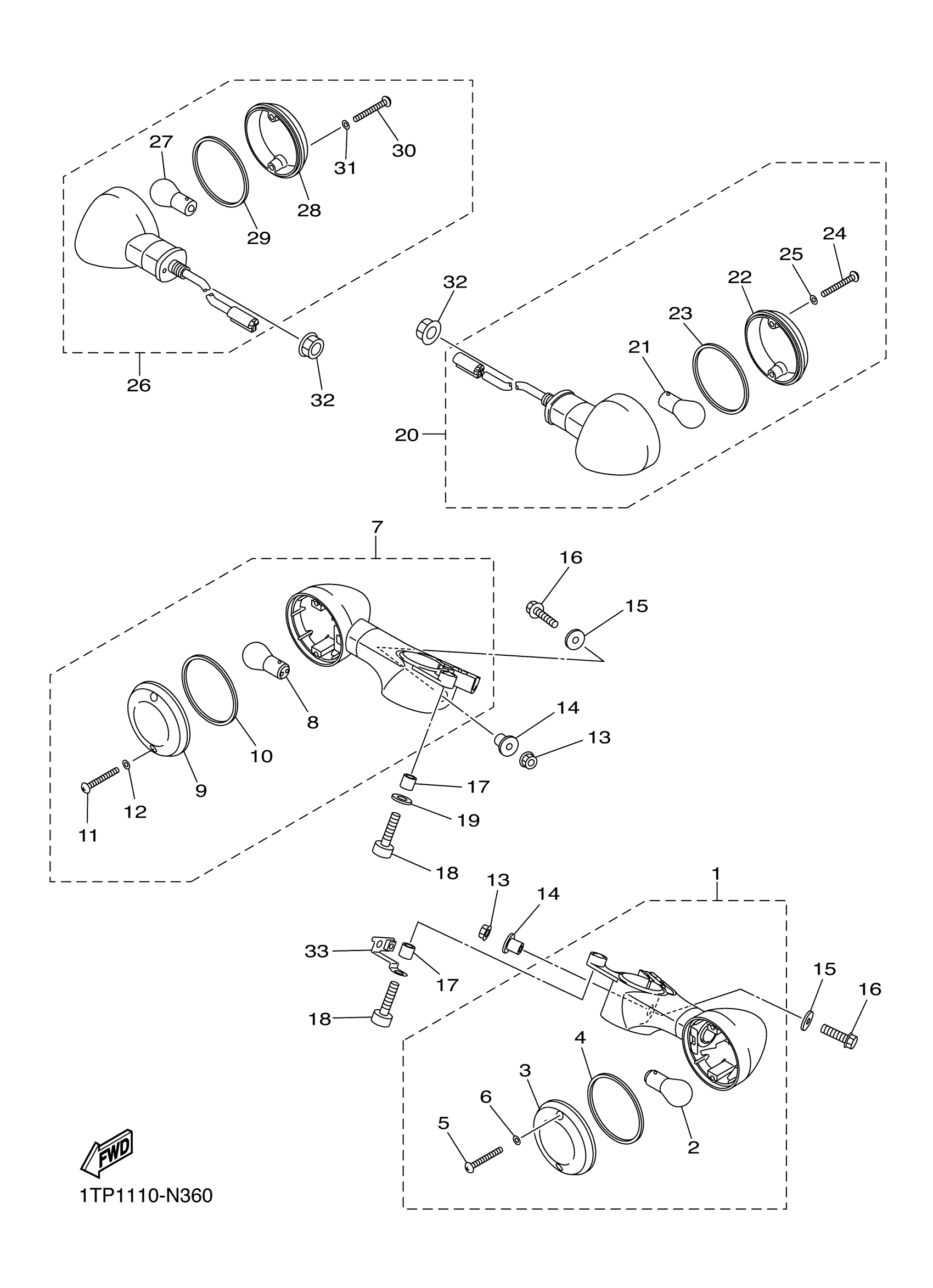

2014 Yamaha Bolt (XVS95CEW) Flasher Light Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FLASHER LIGHT ASSY 1

1TP-83310-00-00

1

$81.57

In stock

2

BULB, FLASHER (12V-23/8W)

5VN-83311-00-00

1

$13.06

In stock

3

LENS, FLASHER

5PX-83312-10-00

1

$8.32

In stock

4

GASKET, FLASHER LENS

5PX-83313-00-00

1

$6.38

In stock

5

SCREW, TAPPING

97704-40625-00

1

$6.25

In stock

6

WASHER

5PX-83348-00-00

1

$6.38

In stock

7

FRONT FLASHER LIGHT ASSY 2

1TP-83320-00-00

—

$81.57

In stock

8

BULB, FLASHER (12V-23/8W)

5VN-83311-00-00

1

$13.06

In stock

9

LENS, FLASHER

5PX-83312-10-00

1

$8.32

In stock

10

GASKET, FLASHER LENS

5PX-83313-00-00

1

$6.38

In stock

11

SCREW, TAPPING

97704-40625-00

1

$6.25

In stock

12

WASHER

5PX-83348-00-00

1

$6.38

In stock

13

NUT, FLANGE(4MV)

95707-06500-00

1

$0.78

In stock

14

COLLAR

90387-06076-00

1

$5.60

In stock

15

WASHER, PLATE

90201-06045-00

1

$6.18

In stock

16

BOLT, SMALL FLANGE

95027-06025-00

—

$3.18

In stock

17

COLLAR

90387-08085-00

—

$5.74

In stock

18

BOLT, SOCKET

91317-08025-00

—

$6.25

In stock

19

WASHER, PLATE(3XP)

90201-083P5-00

—
Out of stock

20

REAR FLASHER LIGHT ASSY 1

5C7-83330-10-00

—

$76.02

In stock

21

BULB, FLASHER (12V-21W)

5VN-83331-00-00

—

$12.28

In stock

22

LENS, FLASHER 2

5PX-83342-10-00

—

$18.09

In stock

23

GASKET, FLASHER LENS

5PX-83313-00-00

1

$6.38

In stock

24

SCREW, TAPPING

97704-40625-00

1

$6.25

In stock

25

WASHER

5PX-83348-00-00

1

$6.38

In stock

26

REAR FLASHER LIGHT ASSY 2

5C7-83340-10-00

—

$80.77

In stock

27

BULB, FLASHER (12V-21W)

5VN-83331-00-00

—

$12.28

In stock

28

LENS, FLASHER 2

5PX-83342-10-00

—

$18.09

In stock

29

GASKET, FLASHER LENS

5PX-83313-00-00

1

$6.38

In stock

30

SCREW, TAPPING

97704-40625-00

1

$6.25

In stock

31

WASHER

5PX-83348-00-00

1

$6.38

In stock

32

95702-12500

95702-12500-00

—

$3.03

In stock

33

BRACKET

1TP-2256L-00-00

—

$4.98

In stock
