2004 Yamaha V Star Custom CA (XVS65SC) Frame Diagram

← All diagrams

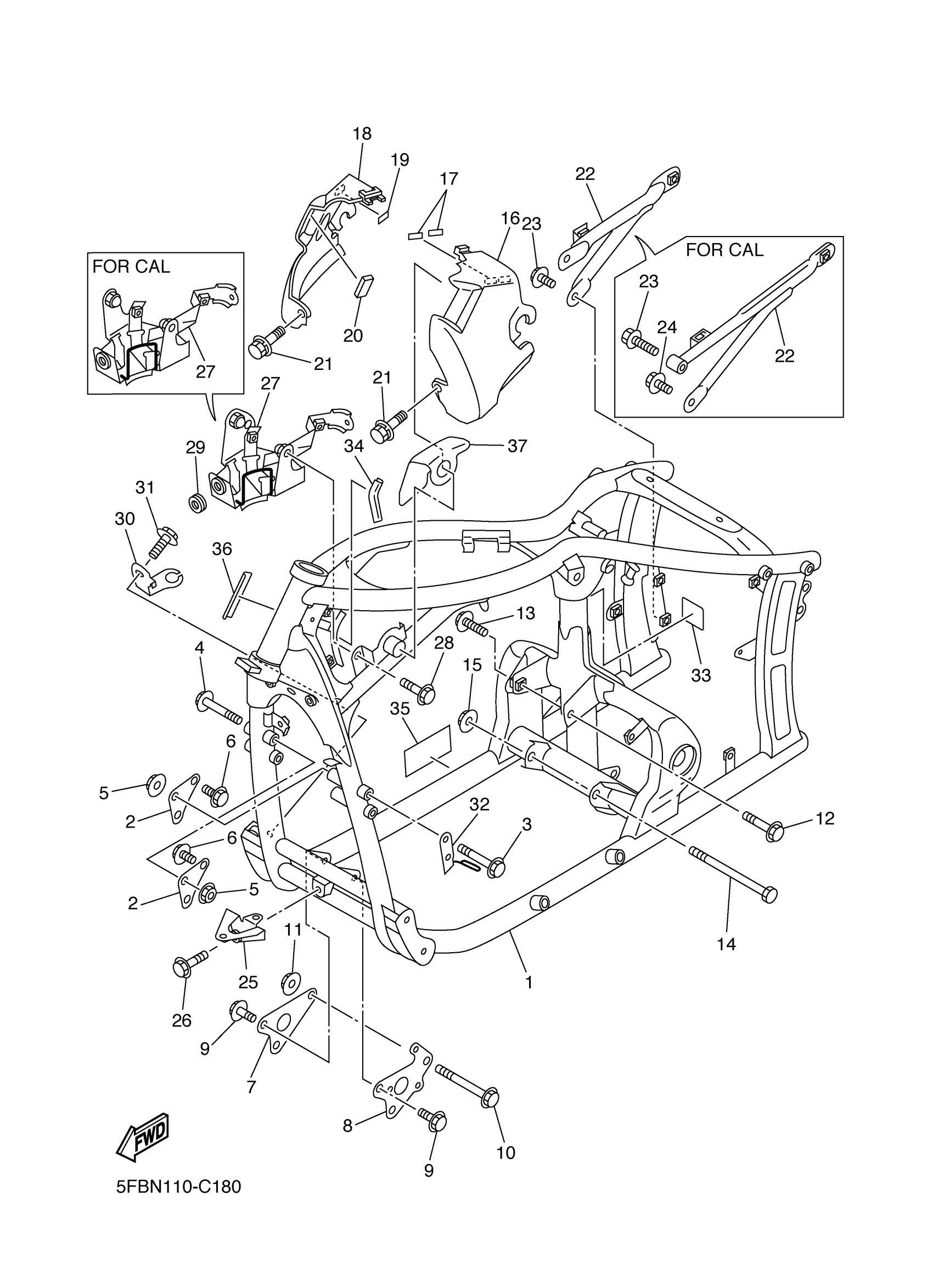

Find the part on the Frame diagram for your 2004 Yamaha V Star Custom CA (XVS65SC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2004 Yamaha V Star Custom CA (XVS65SC) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME COMP.

4VR-21110-20-00

1
Out of stock

1

FRAME COMP.

4VR-21110-40-00

1
Out of stock

2

STAY, ENGINE 2

4VR-21315-00-00

—

$9.72

In stock

3

BOLT, WASHER BASED

90105-082A4-00

1

$3.60

In stock

4

BOLT, WASHER BASED

90105-084A1-00

1

$9.38

In stock

5

NUT

90179-08684-00

1

$5.77

In stock

6

BOLT, FLANGE(3GD)

95817-10025-00

1

$6.17

In stock

7

STAY, ENGINE 3

4VR-21317-00-00

—

$22.62

In stock

8

STAY, ENGINE 3

5BN-21317-00-00

1

$62.71

In stock

9

BOLT, WASHER BASED(36Y)

90105-08307-00

1

$6.29

In stock

10

BOLT, FLANGE(4TR)

95814-10100-00

1

$5.75

In stock

11

NUT(4KG)

90179-10658-00

1

$7.49

In stock

12

BOLT, WASHER BASED(4EB)

90105-10788-00

1
Out of stock

13

BOLT, WASHER BASED (4K0)

90105-10169-00

1

$9.98

In stock

14

BOLT(3GG)

90101-12694-00

1
Out of stock

15

NUT(3EF)

90179-12657-00

—

$5.32

In stock

16

COVER, SIDE 5

4TR-2171E-01-00

—

$20.98

In stock

17

DAMPER 1

3TB-28217-00-00

—

$3.95

In stock

18

COVER, SIDE 6

4TR-2171X-00-00

—

$22.34

In stock

19

DAMPER 1

3TB-28217-00-00

—

$3.95

In stock

20

DAMPER

4SV-28372-00-00

—

$6.38

In stock

21

BOLT, WITH WASHER

90119-06236-00

—

$6.06

In stock

22

STAY, MUFFLER

4TR-21460-30-00

—
Out of stock

22

STAY, MUFFLER

4TR-21460-20-00

—

$70.89

In stock

23

BOLT, FLANGE

95817-08014-00

—

$1.94

In stock

23

BOLT, FLANGE(JN5)

95817-08045-00

—
Out of stock

24

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

25

STAY 1

4VR-28356-01-00

—

$24.57

In stock

26

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

27

BRACKET, FUEL PUMP

4TR-24491-02-00

—
Out of stock

27

BRACKET, FUEL PUMP

4TR-24491-10-00

—

$62.20

In stock

28

BOLT, FLANGE

95817-06014-00

—

$2.15

In stock

29

GROMMET

90480-12320-00

—

$6.71

In stock

30

STAY, STOP SWITCH

5KP-2144G-00-00

—

$7.05

In stock

31

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

32

HOLDER, CABLE

4VR-21161-00-00

—

$22.37

In stock

33

SEAL 1

3FY-21575-01-00

—
Out of stock

34

DAMPER 1

4GY-2214F-00-00

1
Out of stock

35

PLATE, EPA 2 (CALIFORNIA)

5FB-2179R-30-00

1
Out of stock

35

PLATE, EPA 1 (NON CALIFORNIA)

5FB-2179V-30-00

1
Out of stock

36

PROTECTOR, FUEL TANK

3HA-24141-00-00

—

$11.14

In stock

37

SHEET 1

5KP-21266-00-00

—

$6.14

In stock
