2002 Yamaha V-Star Custom CA (XVS650PC) Flasher Light Diagram

← All diagrams

Find the part on the Flasher Light diagram for your 2002 Yamaha V-Star Custom CA (XVS650PC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

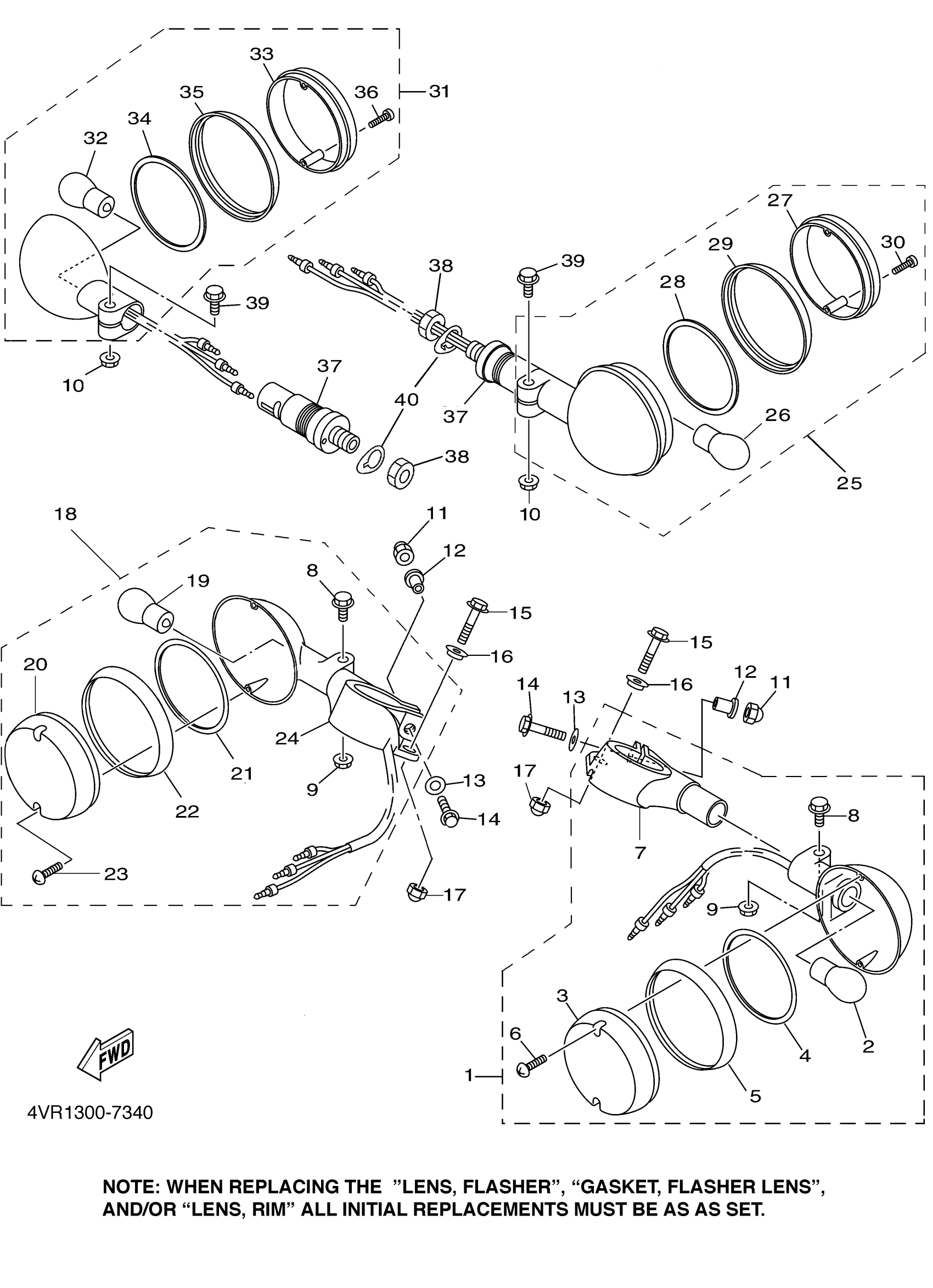

2002 Yamaha V-Star Custom CA (XVS650PC) Flasher Light Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FLASHER LIGHT ASSY 1

5FB-83310-01-00

1
Out of stock

2

1

$10.02

In stock

3

LENS, FLASHER

42X-83312-10-00

1

$12.86

In stock

4

GASKET, FLASHER LENS

1D6-83313-00-00

1

$6.38

In stock

5

LENS, RIM

1D6-83363-00-00

1

$23.43

In stock

6

SCREW, COUNTERSUNK

90151-03003-00

—
Out of stock

7

BASE, FLASHER 1

4VR-83314-00-00

—
Out of stock

8

BOLT, FLANGE(4AS)

95024-06030-00

1
Out of stock

9

NUT, FLANGE(7NB)

95780-06500-00

1

$1.91

In stock

10

NUT, FLANGE(7NB)

95780-06500-00

1

$1.91

In stock

11

NUT, CROWN(1FN)

90176-06055-00

1

$3.89

In stock

12

COLLAR

90387-06076-00

1

$5.60

In stock

13

WASHER, PLATE

90201-06045-00

1

$6.18

In stock

14

BOLT, FLANGE

95817-06025-00

—

$1.46

In stock

15

BOLT, SMALL FLANGE

95027-06030-00

1

$3.65

In stock

16

SPACER (25G)

90560-06244-00

—

$6.68

In stock

17

NUT (J17)

95380-06800-00

—

$6.74

In stock

18

FRONT FLASHER LIGHT ASSY 2

5FB-83320-01-00

—
Out of stock

19

1

$10.02

In stock

20

LENS, FLASHER

42X-83312-20-00

—

$12.95

In stock

21

GASKET, FLASHER LENS

1D6-83313-00-00

1

$6.38

In stock

22

LENS, RIM

1D6-83363-10-00

—

$23.38

In stock

23

SCREW, COUNTERSUNK

90151-03003-00

—
Out of stock

24

BASE, FLASHER 2

4VR-83324-00-00

—
Out of stock

25

REAR FLASHER LIGHT ASSY 1

42X-83330-K1-00

—
Out of stock

26

. BULB (12V-32CP)

256-83311-70-XX

1
Out of stock

27

LENS, FLASHER

42X-83312-20-00

—

$12.95

In stock

28

GASKET, FLASHER LENS

1D6-83313-00-00

1

$6.38

In stock

29

LENS, RIM

1D6-83363-00-00

1

$23.43

In stock

30

SCREW, COUNTERSUNK

90151-03003-00

—
Out of stock

31

FLASHER LIGHT ASSY 2

42X-83340-K1-00

—
Out of stock

32

. BULB (12V-32CP)

256-83311-70-XX

1
Out of stock

33

LENS, FLASHER

42X-83312-10-00

1

$12.86

In stock

34

GASKET, FLASHER LENS

1D6-83313-00-00

1

$6.38

In stock

35

LENS, RIM

1D6-83363-00-00

1

$23.43

In stock

36

SCREW, COUNTERSUNK

90151-03003-00

—
Out of stock

37

STAY, FLASHER 1

1AA-83318-00-00

—

$39.59

In stock

38

NUT, HEXAGON SMALL

95317-12700-00

—

$6.17

In stock

39

BOLT, FLANGE(4AS)

95024-06030-00

1
Out of stock

40

WASHER

4TR-83348-00-00

—

$6.37

In stock
