2000 Yamaha V-Star Custom CA (XVS650MC) Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 2000 Yamaha V-Star Custom CA (XVS650MC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

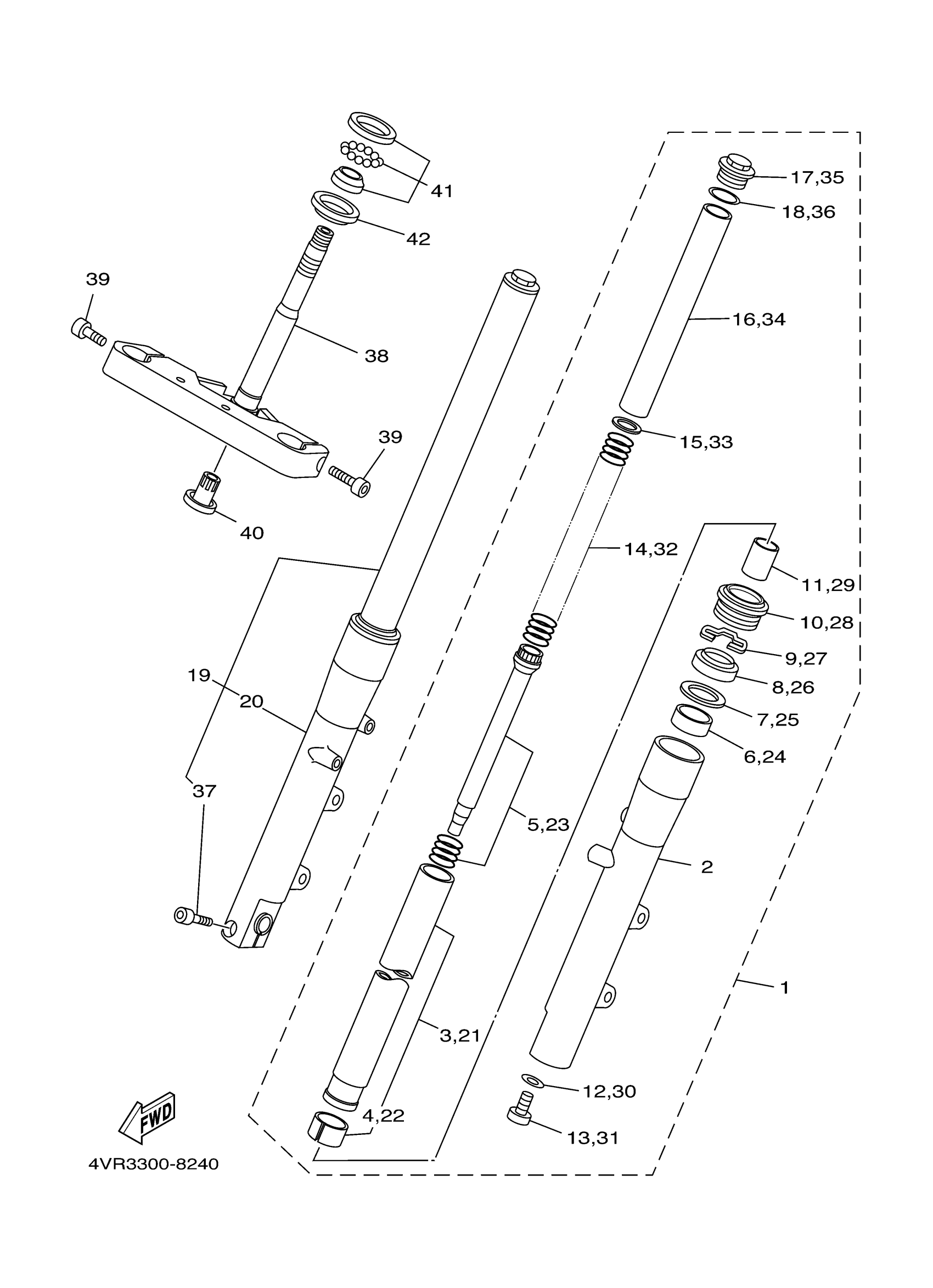

2000 Yamaha V-Star Custom CA (XVS650MC) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSY (L.H)

4VR-23102-02-00

—
Out of stock

2

TUBE, OUTER (LEFT)

4TR-23126-00-00

—
Out of stock

3

INNER TUBE COMP.1

4TR-23110-00-00

—
Out of stock

4

METAL, SLIDE

4FM-23171-40-00

1

$20.37

In stock

5

. CYLINDER COMP, FRONT FORK

4VR-23170-00-00

1
Out of stock

6

METAL, SLIDE 1

4FM-23125-40-00

1

$28.47

In stock

7

WASHER, OIL SEAL

36Y-23146-10-00

1

$22.06

In stock

8

OIL SEAL

4EB-23145-01-00

1

$24.25

In stock

9

CLIP, OIL SEAL

26H-23156-00-00

1

$6.62

In stock

10

SEAL, DUST

4EB-23144-00-00

1

$19.48

In stock

11

. SPINDLE, TAPER

4VR-23173-00-00

1
Out of stock

12

GASKET

509-23158-L0-00

1

$14.34

In stock

13

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

1

$7.65

In stock

14

. SPRING, FRONT FORK

4TR-23141-00-00

1
Out of stock

15

WASHER, SPRING UPPER

4DW-23149-40-00

1

$6.43

In stock

16

SPACER

4TR-23118-00-00

—

$13.80

In stock

17

BOLT, CAP

1D0-23111-00-00

—

$43.83

In stock

18

O-RING

43F-23188-10-00

—

$6.43

In stock

19

FRONT FORK ASSY (R.H)

4VR-23103-02-00

—
Out of stock

20

. TUBE, OUTER (RIGHT)

4TR-23136-00-00

1
Out of stock

21

INNER TUBE COMP.1

4TR-23110-00-00

—
Out of stock

22

METAL, SLIDE

4FM-23171-40-00

1

$20.37

In stock

23

. CYLINDER COMP, FRONT FORK

4VR-23170-00-00

1
Out of stock

24

METAL, SLIDE 1

4FM-23125-40-00

1

$28.47

In stock

25

WASHER, OIL SEAL

36Y-23146-10-00

1

$22.06

In stock

26

OIL SEAL

4EB-23145-01-00

1

$24.25

In stock

27

CLIP, OIL SEAL

26H-23156-00-00

1

$6.62

In stock

28

SEAL, DUST

4EB-23144-00-00

1

$19.48

In stock

29

. SPINDLE, TAPER

4VR-23173-00-00

1
Out of stock

30

GASKET

509-23158-L0-00

1

$14.34

In stock

31

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

1

$7.65

In stock

32

. SPRING, FRONT FORK

4TR-23141-00-00

1
Out of stock

33

WASHER, SPRING UPPER

4DW-23149-40-00

1

$6.43

In stock

34

SPACER

4TR-23118-00-00

—

$13.80

In stock

35

BOLT, CAP

1D0-23111-00-00

—

$43.83

In stock

36

O-RING

43F-23188-10-00

—

$6.43

In stock

37

BOLT,SOCKET

91314-08040-00

—
Out of stock

38

UNDER BRACKET COMP.

5KP-23340-11-00

—
Out of stock

39

BOLT,SOCKET

91314-10030-00

—

$4.55

In stock

40

COVER, LOWER 1

4KM-23123-01-00

—

$12.27

In stock

41

BEARING(3FV)

93399-99932-00

—

$55.01

In stock

42

SEAL, STEERING

3FV-23462-00-00

—

$21.37

In stock

43

FORK SEAL KIT (TWO FORKS)

4EB-W003B-00-00

—

$33.25

In stock
