2000 Yamaha V-Star Custom CA (XVS650MC) Fender Diagram

← All diagrams

Find the part on the Fender diagram for your 2000 Yamaha V-Star Custom CA (XVS650MC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

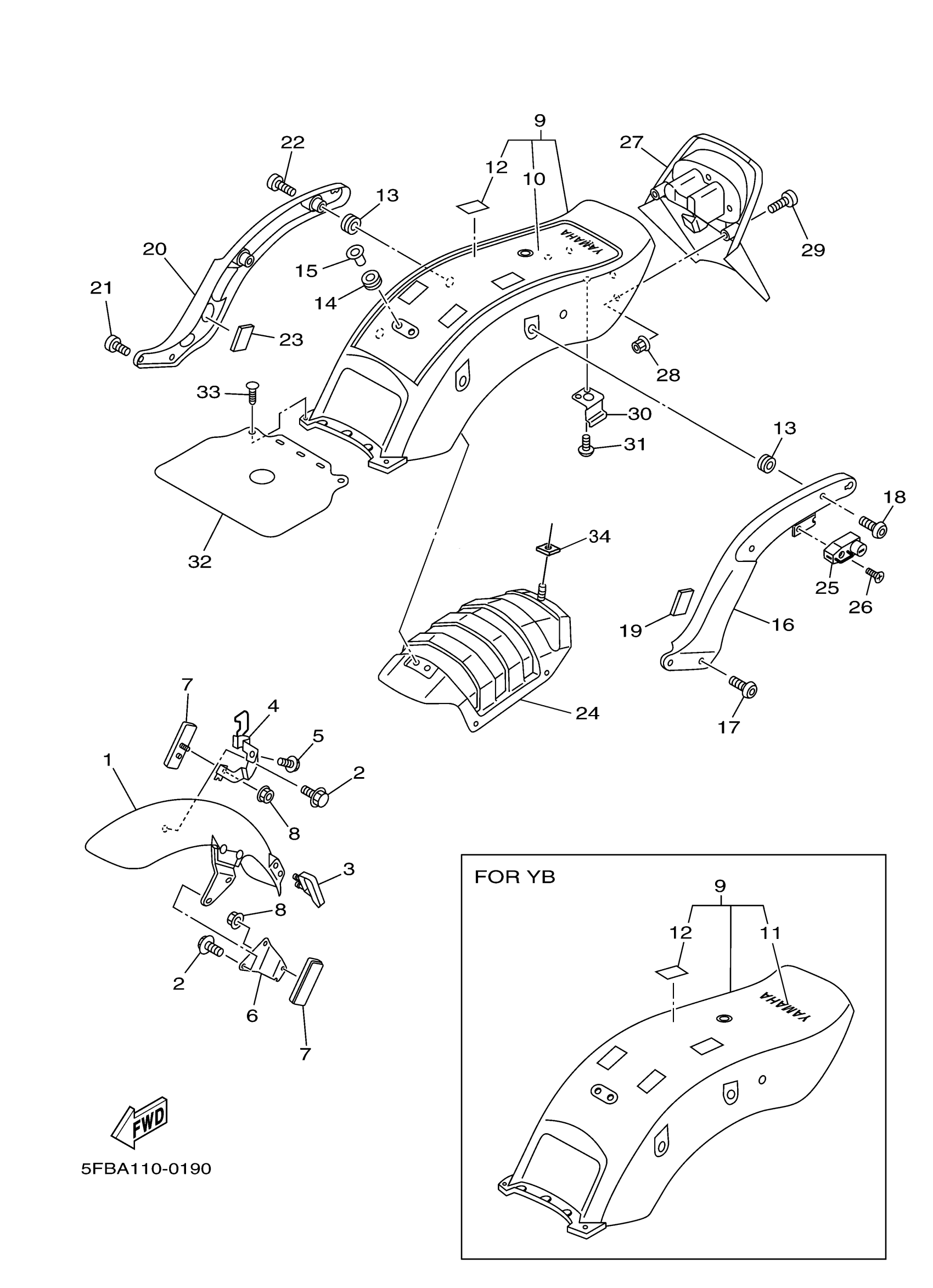

2000 Yamaha V-Star Custom CA (XVS650MC) Fender Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FENDER COMP.

4TR-21510-02-33

—

$235.48

In stock

1

FRONT FENDER COMP.

4TR-21510-02-E9

1
Out of stock

2

BOLT, SMALL FLANGE

95027-08012-00

1

$6.89

In stock

3

HOLDER, CABLE

4VR-21518-00-00

1

$6.72

In stock

4

HOLDER, WIRE 2

5FB-21598-01-00

—

$34.20

In stock

5

BOLT, FLANGE

95817-06012-00

1

$1.49

In stock

6

BRACKET, REFLECTOR 1

5FB-85112-00-00

—

$15.39

In stock

7

FRONT REFLECTOR ASSY

11H-85110-01-00

1

$20.92

In stock

8

NUT, FLANGE(3GM)

95707-05500-00

1

$6.18

In stock

9

REAR FENDER COMP. (YAMAHA BLACK)

4TR-W2161-J1-33

1
Out of stock

9

REAR FENDER C0MP. (BRIGHT CHERRY RED)

4TR-W2161-K1-FW

1
Out of stock

10

. GRAPHIC, REAR FENDER (BRIGHT CHERRY RED)

5FB-21675-00-00

1
Out of stock

11

EMBLEM, YAMAHA

99247-00080-00

1

$11.86

In stock

12

SEAL 1

3SP-21732-00-00

1
Out of stock

13

GROMMET(3AK)

90480-18495-00

1

$6.91

In stock

14

GROMMET

90480-13014-00

—

$6.85

In stock

15

COLLAR(1LJ)

90387-067N5-00

—
Out of stock

16

STAY, FENDER 1

4TR-21613-01-00

—
Out of stock

17

BOLT, BUTTON HEAD(4TR)

92014-10025-00

—

$6.17

In stock

18

BOLT, BUTTON HEAD(4TR)

92014-08040-00

—

$6.17

In stock

19

DAMPER

3SX-2139X-00-00

—

$2.01

In stock

20

STAY, FENDER 2

4TR-21614-01-00

—
Out of stock

21

BOLT, BUTTON HEAD(4TR)

92014-10025-00

—

$6.17

In stock

22

BOLT, BUTTON HEAD(4TR)

92014-08040-00

—

$6.17

In stock

23

DAMPER

3SX-2139X-00-00

—

$2.01

In stock

24

STAY, REAR

4TR-21643-01-00

—

$122.52

In stock

25

HELMET HANGER ASSY

26H-21308-01-00

—

$74.80

In stock

26

SCREW (4G1)

90149-06154-00

—

$6.91

In stock

27

FENDER 2

5FB-2162R-00-00

—

$47.32

In stock

28

NUT(1KT)

90179-05523-00

—

$4.33

In stock

29

SCREW, BINDING (8R1)

90154-05011-00

—

$3.74

In stock

30

HOLDER, HARNESS

4TR-21679-00-00

—

$2.56

In stock

31

SCREW, TRUSS TAP.

97707-50012-00

—

$3.15

In stock

32

GUARD, MUD

4TR-21629-00-00

—

$17.26

In stock

33

RIVET(81E)

90269-05055-00

—

$7.02

In stock

34

DAMPER, SEAT

5FB-24737-00-00

—

$3.03

In stock
