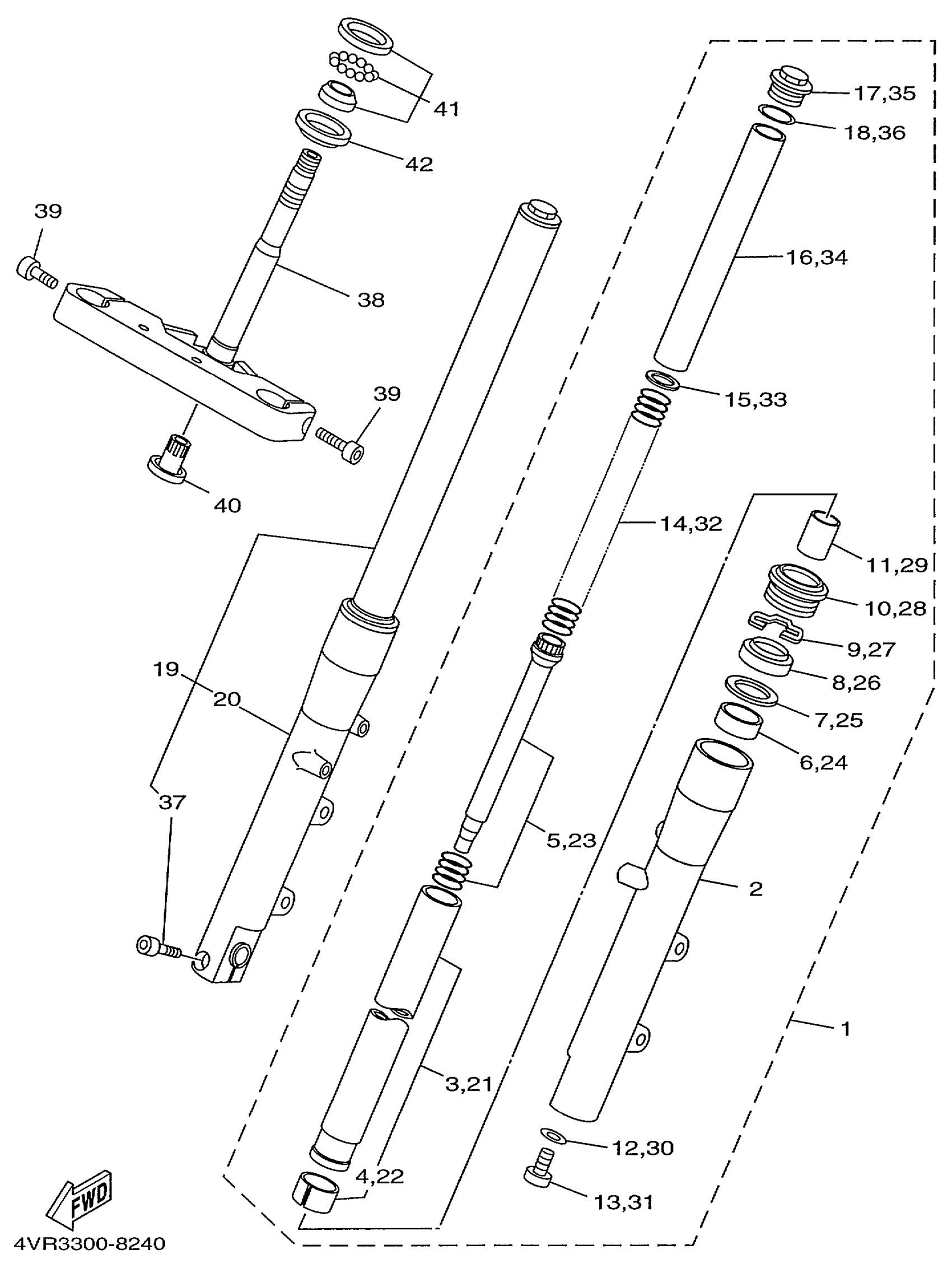

1998 Yamaha V-Star Custom CA (XVS650KC) Front Fork Diagram
Find the part on the Front Fork diagram for your 1998 Yamaha V-Star Custom CA (XVS650KC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
FRONT FORK ASSY (L.H)
4VR-23102-02-00
1
FRONT FORK ASSEMBLY (L.H)
5FB-23102-00-00
2
TUBE, OUTER (LEFT)
4TR-23126-00-00
2
. TUBE, OUTER (LEFT)
4TR-23126-10-00
3
INNER TUBE COMP.1
4TR-23110-00-00
5
. CYLINDER COMP, FRONT FORK
4VR-23170-00-00
11
. SPINDLE, TAPER
4VR-23173-00-00
14
. SPRING, FRONT FORK
4TR-23141-00-00
19
FRONT FORK ASSY (R.H)
4VR-23103-02-00
19
FRONT FORK ASSEMBLY (R.H)
5FB-23103-00-00
20
. TUBE, OUTER (RIGHT)
4TR-23136-00-00
20
. TUBE, OUTER (RIGHT)
4TR-23136-10-00
21
INNER TUBE COMP.1
4TR-23110-00-00
23
. CYLINDER COMP, FRONT FORK
4VR-23170-00-00
29
. SPINDLE, TAPER
4VR-23173-00-00
32
. SPRING, FRONT FORK
4TR-23141-00-00
37
BOLT,SOCKET
91314-08040-00
38
UNDER BRACKET COMP.
5KP-23340-11-00
