2016 Yamaha Stryker (XVS13CGO) Shift Shaft Diagram

← All diagrams

Find the part on the Shift Shaft diagram for your 2016 Yamaha Stryker (XVS13CGO), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

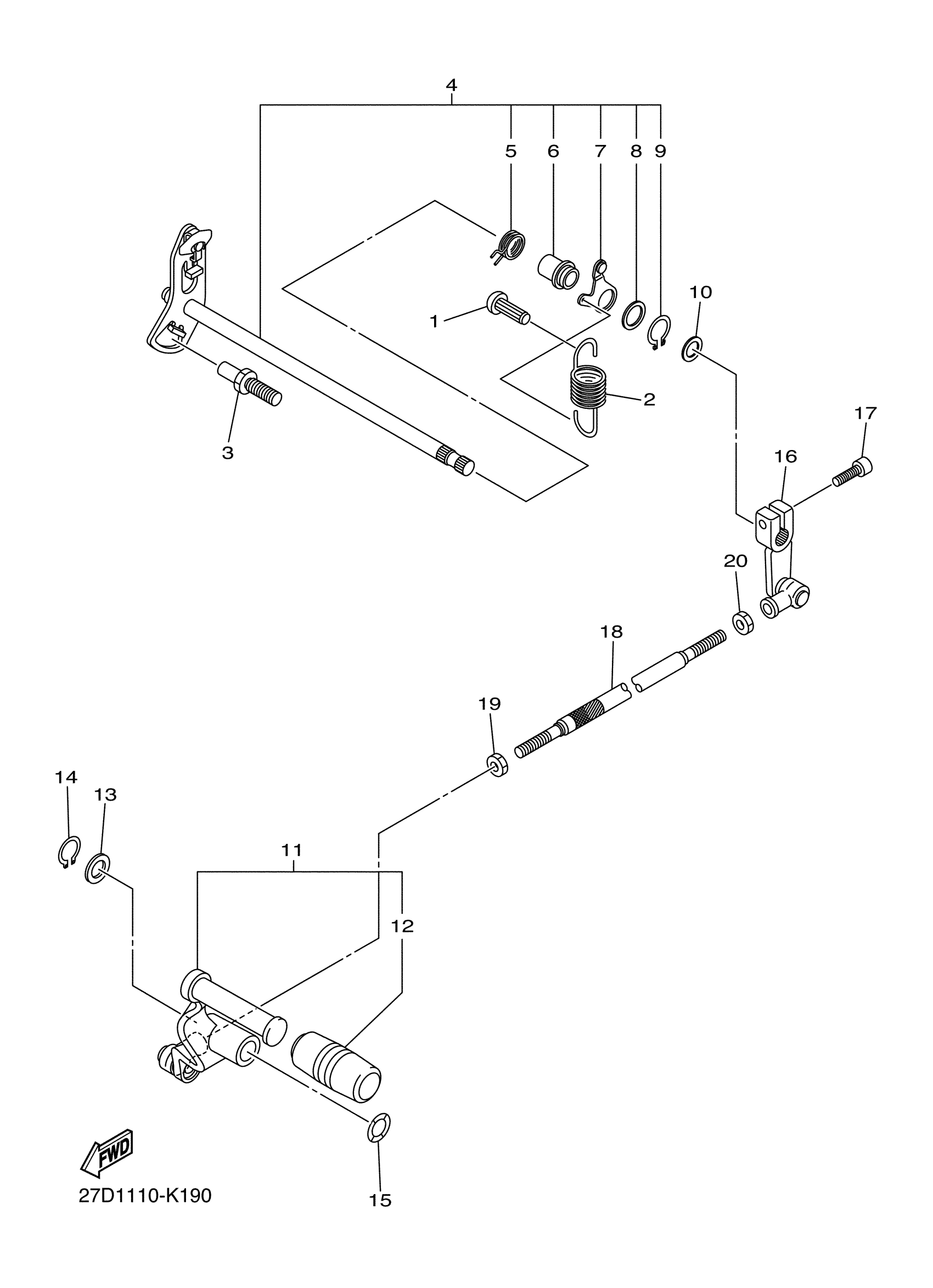

2016 Yamaha Stryker (XVS13CGO) Shift Shaft Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HOOK, SPRING

132-16346-00-00

1
Out of stock

2

SPRING, TENSION

90506-18015-00

—

$6.71

In stock

3

STOPPER, SCREW

5VK-18127-00-00

—

$10.89

In stock

4

SHIFT SHAFT ASSY

3D8-18101-01-00

1

$143.86

In stock

5

SPRING, TORSION

90508-32040-00

1

$4.57

In stock

6

SPACER

3D8-18175-00-00

—

$23.83

In stock

7

STOPPER LEVER ASSY

3D8-18140-00-00

1

$14.89

In stock

8

WASHER, PLATE (30X)

90201-177G4-00

1
Out of stock

9

CIRCLIP(1EY)

99009-17400-00

1
Out of stock

10

WASHER, PLATE (5N6)

90201-127E1-00

1

$3.68

In stock

11

SHIFT PEDAL ASSY

27D-18110-00-00

—
Out of stock

12

COVER, SHIFT PEDAL

5VN-18113-00-00

1

$13.06

In stock

13

WASHER, PLATE (5K7)

90201-124E4-00

1

$6.43

In stock

14

CIRCLIP(10Y)

99009-12400-00

1

$3.08

In stock

15

WASHER, WAVE (17W)

90206-12074-00

1

$6.98

In stock

16

ARM, SHIFT

3D8-18112-01-00

—
Out of stock

17

BOLT,SOCKET HEAD

91314-06020-00

—

$2.05

In stock

18

ROD, SHIFT

3D8-18115-00-00

—
Out of stock

19

NUT

90170-06024-00

—
Out of stock

20

NUT, HEXAGON

95314-06600-00

—

$1.32

In stock
