2015 Yamaha Stryker (XVS13CFR) Electrical 2 Diagram

← All diagrams

Find the part on the Electrical 2 diagram for your 2015 Yamaha Stryker (XVS13CFR), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

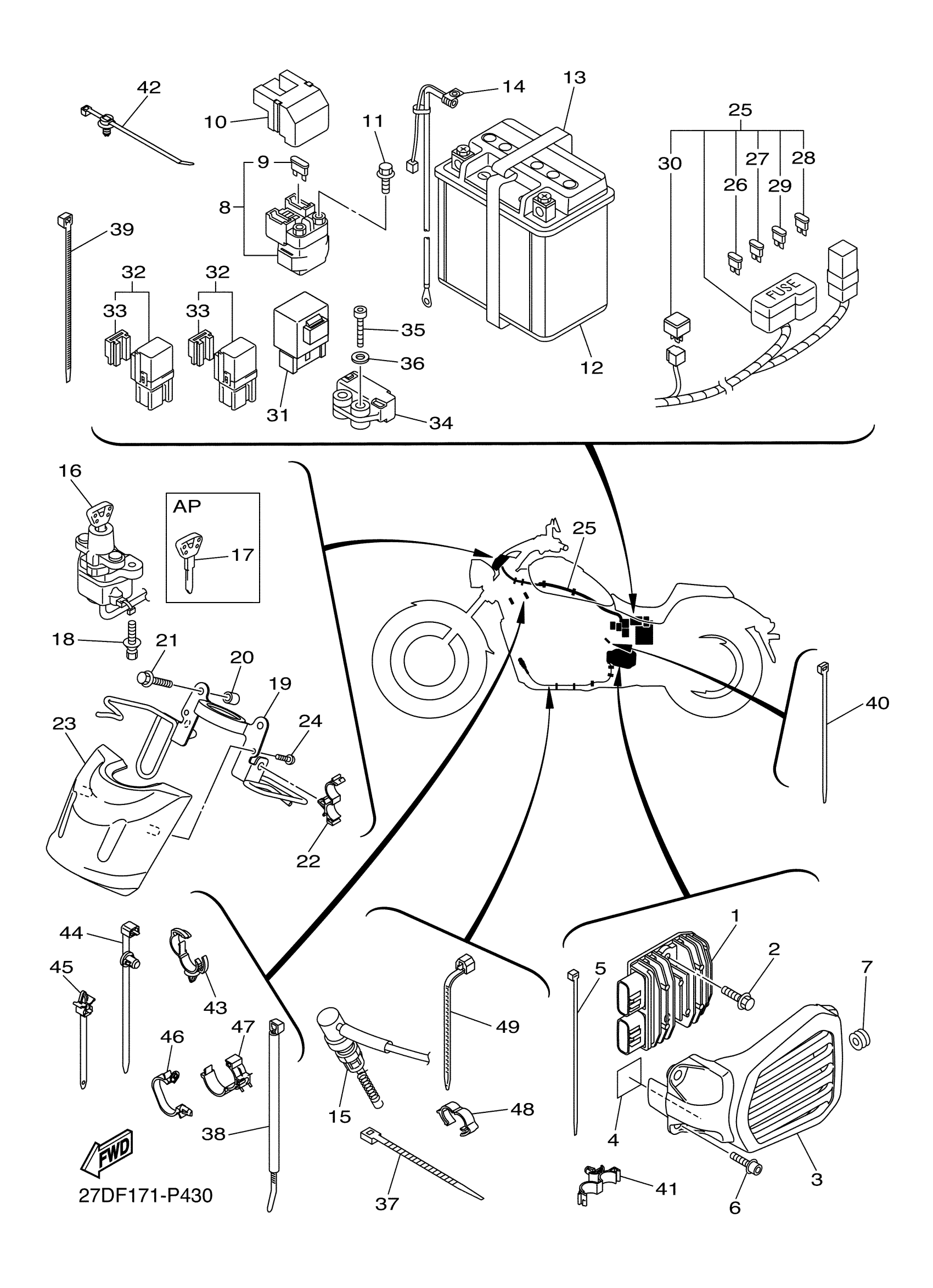

2015 Yamaha Stryker (XVS13CFR) Electrical 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

RECTIFIER & REGULATOR ASSY

27D-81960-00-00

—

$271.65

In stock

2

BOLT, WITH WASHER(4JX)

90119-06225-00

1
Out of stock

3

CASE, REGULATOR

3D8-21247-02-00

—
Out of stock

4

DAMPER

2GH-24185-00-00

1
Out of stock

5

CLAMP

5Y9-12491-00-00

1

$6.38

In stock

6

BOLT, HEXAGON SOCKET HEAD

90110-06215-00

1
Out of stock

7

GROMMET(3VD)

90480-12550-00

1
Out of stock

8

STARTER RELAY ASSY (RC19-074)

3D8-81940-00-00

1
Out of stock

9

FUSE (10A)

42X-82151-00-00

1

$2.16

In stock

10

COVER, LEAD WIRE

5SL-82119-10-00

1

$4.06

In stock

11

BOLT, FLANGE

95022-06008-00

1

$6.26

In stock

12

1

$165.99

In stock

13

BAND, BATTERY

4AS-82131-01-00

1

$11.37

In stock

14

WIRE, MINUS LEAD

27D-82116-00-00

—
Out of stock

15

STOP SWITCH ASSY

27D-82530-00-00

—
Out of stock

16

MAIN SWITCH STEERING LOCK

3D8-82501-02-00

—
Out of stock

17

BLANK KEY

4BH-82511-09-00

—

$24.43

In stock

18

BOLT

90109-08196-00

—

$6.18

In stock

19

BRACKET 1

27D-2334G-00-00

—
Out of stock

20

COLLAR (J10)

90387-06026-00

—

$6.91

In stock

21

BOLT, SMALL FLANGE

95027-06025-00

—

$3.18

In stock

22

CLAMP

90464-16006-00

—

$8.31

In stock

23

COVER, MAIN SWITCH

27D-82568-00-00

—
Out of stock

24

SCREW, TRUSS TAP.

97707-40014-00

—

$6.00

In stock

25

WIRE HARNESS ASSY

27D-82590-10-00

—
Out of stock

26

. FUSE (10A)

67F-82151-40-00

1

$6.67

In stock

27

FUSE (15A)

67F-82151-50-00

1

$3.71

In stock

28

FUSE (50A)

5JW-82151-10-00

—

$14.25

In stock

29

FUSE

5JJ-82151-20-00

—

$6.42

In stock

30

DIODE ASSY

3XV-81980-00-00

—

$15.83

In stock

31

RELAY ASSY

5VK-81950-33-00

—
Out of stock

32

RELAY ASSY

1TP-81950-00-00

—
Out of stock

33

HOLDER,RELAY

5EA-81952-00-00

—

$6.72

In stock

34

SENSOR, LEAN ANGLE

5PS-82576-02-00

—
Out of stock

35

BOLT

91312-04025-00

—
Out of stock

36

WASHER, PLATE

90201-04027-00

—
Out of stock

37

BAND

1UA-82591-00-00

—
Out of stock

38

CLAMP ASSY

27D-82360-00-00

—
Out of stock

39

CLAMP (6E5)

90465-13M11-00

—

$5.72

In stock

40

CLAMP

90464-80002-00

—

$5.14

In stock

41

CLAMP

90464-16012-00

—

$5.43

In stock

42

CLAMP 1

5RU-12491-00-00

—

$2.50

In stock

43

CLAMP(4AP)

90464-20181-00

—

$2.80

In stock

44

CLAMP

90464-40001-00

—
Out of stock

45

CLAMP(2TV)

90464-10112-00

—

$6.18

In stock

46

CLAMP(4NK)

90464-24230-00

—

$5.62

In stock

47

CLAMP(4KM)

90464-25217-00

—

$3.35

In stock

48

CLAMP

90464-16003-00

—
Out of stock

49

BAND, SWITCH CORD

25G-83936-01-00

—

$4.12

In stock
