2013 Yamaha Stryker (XVS13CDW) Electrical 1 Diagram

← All diagrams

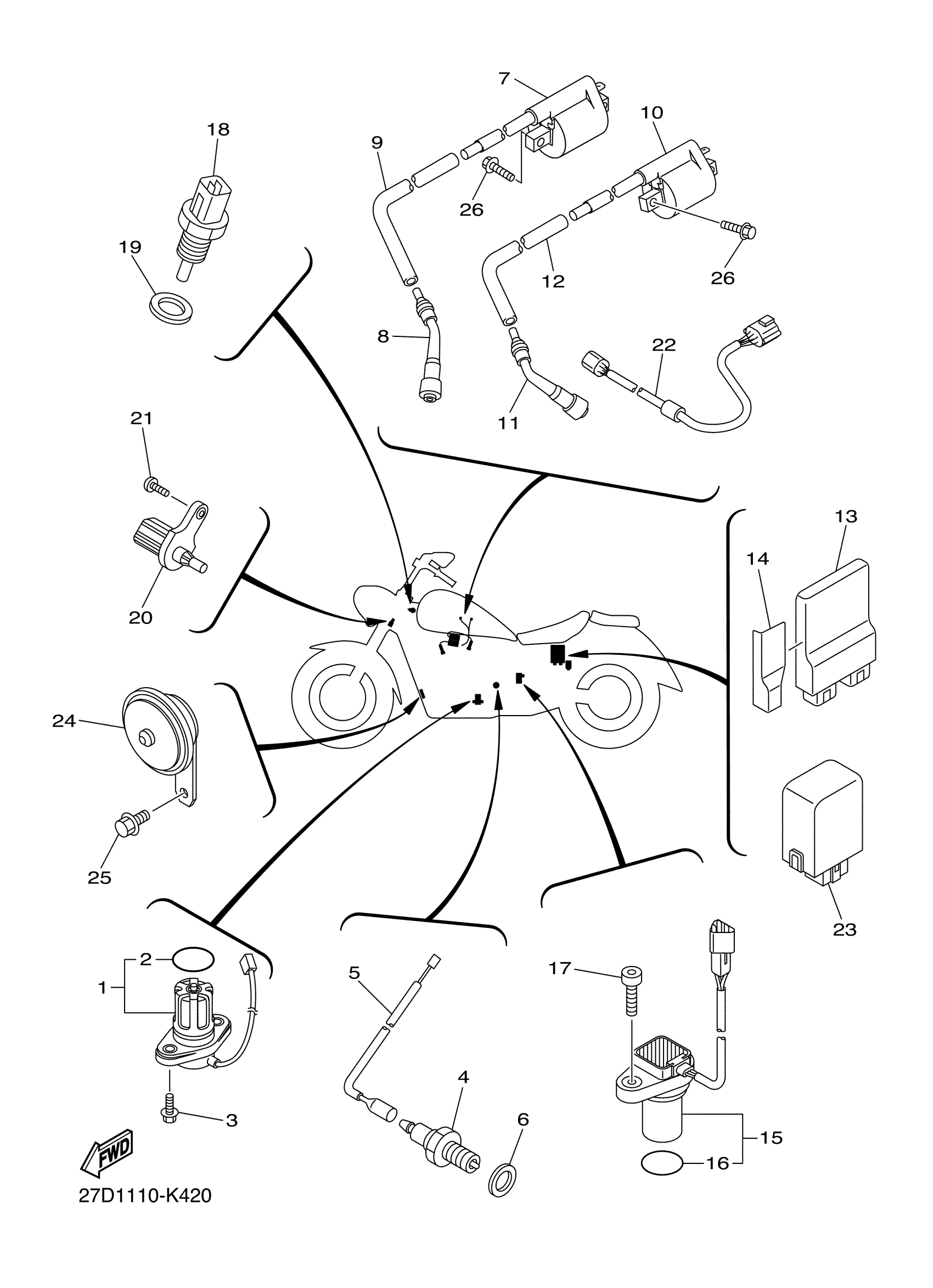

Find the part on the Electrical 1 diagram for your 2013 Yamaha Stryker (XVS13CDW), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2013 Yamaha Stryker (XVS13CDW) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

OIL LEVEL GAUGE ASSY

27D-85720-00-00

—
Out of stock

2

O-RING

5VY-8A8E0-00-00

1

$10.94

In stock

3

BOLT, FLANGE

95022-06016-00

1

$3.32

In stock

4

NEUTRAL SWITCH ASSY

3GB-82540-01-00

1

$52.07

In stock

5

WIRE, SUB LEAD

3D8-82509-00-00

—
Out of stock

6

GASKET (1KH,1.0T)

90430-10148-00

1

$4.74

In stock

7

IGNITION COIL ASSY

1B9-82310-03-00

1
Out of stock

8

PLUG CAP ASSY

3D8-82370-00-00

1
Out of stock

9

HOSE

27D-82353-00-00

1
Out of stock

10

IGNITION COIL ASSY

1S4-82310-03-00

—

$43.41

In stock

11

PLUG CAP ASSY

3D8-82370-00-00

1
Out of stock

12

HOSE

27D-82353-10-00

—
Out of stock

13

ENGINE CONTROL UNIT ASSY

27D-8591A-00-00

—
Out of stock

14

DAMPER, LOCATING 3

3D8-2177M-00-00

1
Out of stock

15

Sensor Speed

3D8-83755-01-00

—

$125.85

In stock

16

O-RING

4D9-81168-00-00

—

$3.71

In stock

17

BOLT, SOCKET

91314-06016-00

—

$6.17

In stock

18

THERMOSENSOR ASSY

8CC-85790-01-00

—

$86.91

In stock

19

WASHER, PLATE

90201-12790-00

—

$6.85

In stock

20

SENSOR, AIR TEMPERATURE

5YU-85886-00-00

—

$29.26

In stock

21

SCREW, PAN

98517-05012-00

—

$3.91

In stock

22

WIRE, SUB LEAD

27D-82509-00-00

—
Out of stock

23

FLASHER RELAY ASSY

3D8-83350-01-00

—
Out of stock

24

HORN

3D8-83371-00-00

—
Out of stock

25

BOLT, WASHER BASED

90105-082A5-00

—

$2.72

In stock

26

BOLT, FLANGE

90105-06127-00

—

$6.17

In stock
