1990 Yamaha Route 66 CA (XV250AC) Shift Cam Fork Diagram

← All diagrams

Find the part on the Shift Cam Fork diagram for your 1990 Yamaha Route 66 CA (XV250AC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

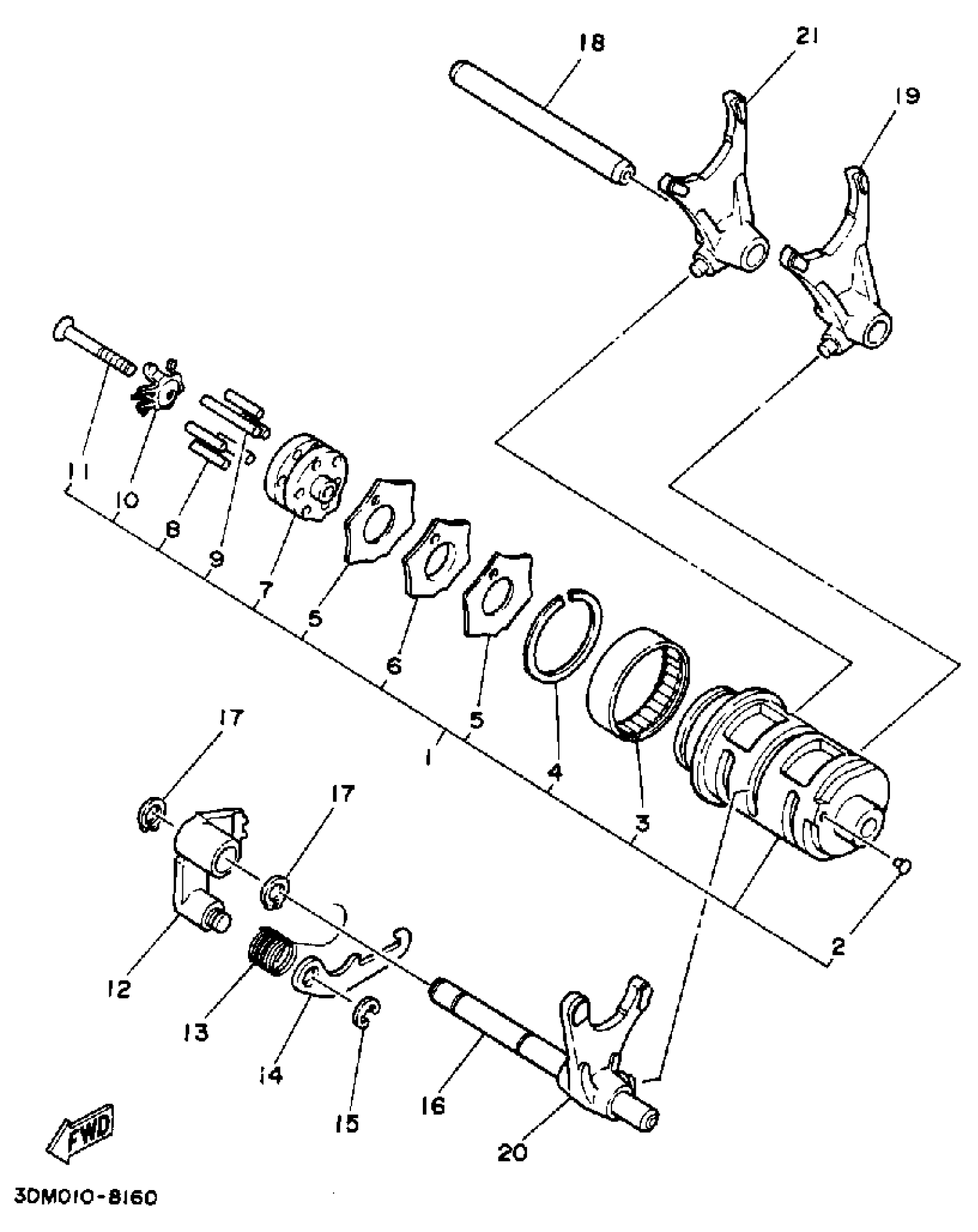

1990 Yamaha Route 66 CA (XV250AC) Shift Cam Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SHIFT CAM ASSY

4DN-18540-00-00

—

$100.37

In stock

2

POINT,NEUTRAL (150610)

136-18542-00-00

1

$5.31

In stock

3

BRG,CYL-CAL ROLLER 22G NT

93315-23612-00

1
Out of stock

4

CIRCLIP (371)

93440-34025-00

1
Out of stock

5

GUIDE, PLATE STOPPER

3Y1-18161-00-00

—

$3.23

In stock

6

PLATE, STOPPER

3Y1-18141-00-00

1

$5.32

In stock

7

SEGMENT

3Y1-18185-01-00

—

$30.38

In stock

8

PIN, DOWEL (363)

93604-18100-00

1

$2.22

In stock

9

PIN, DOWEL (3Y1)

93604-29151-00

1

$5.77

In stock

10

PLATE, SIDE

2K9-18561-00-00

1

$6.43

In stock

11

SCREW, FLAT

98707-05035-00

1

$6.69

In stock

12

LEVER, SHIFT 2

3Y1-18122-00-00

—

$22.29

In stock

13

SPRING, TORSION (3Y1)

90508-12430-00

1

$1.88

In stock

14

LEVER, CHANGE 3

2K7-18151-00-00

—

$11.54

In stock

15

CIRCLIP

99080-07600-00

1

$2.89

In stock

16

BAR, SHIFT FORK GUIDE 1

4DN-18531-00-00

—

$12.69

In stock

17

CIRCLIP(10W)

99009-10400-00

—

$3.91

In stock

18

BAR, SHIFT FORK GUIDE 2

4DN-18535-00-00

—

$12.32

In stock

19

FORK, SHIFT 1

4DN-18511-00-00

—

$37.28

In stock

20

FORK, SHIFT 2

4DN-18512-00-00

—

$38.22

In stock

21

FORK, SHIFT 3

4DN-18513-00-00

—

$41.88

In stock
