2012 Yamaha Raider S (XV19CSBP) Headlight Diagram

← All diagrams

Find the part on the Headlight diagram for your 2012 Yamaha Raider S (XV19CSBP), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

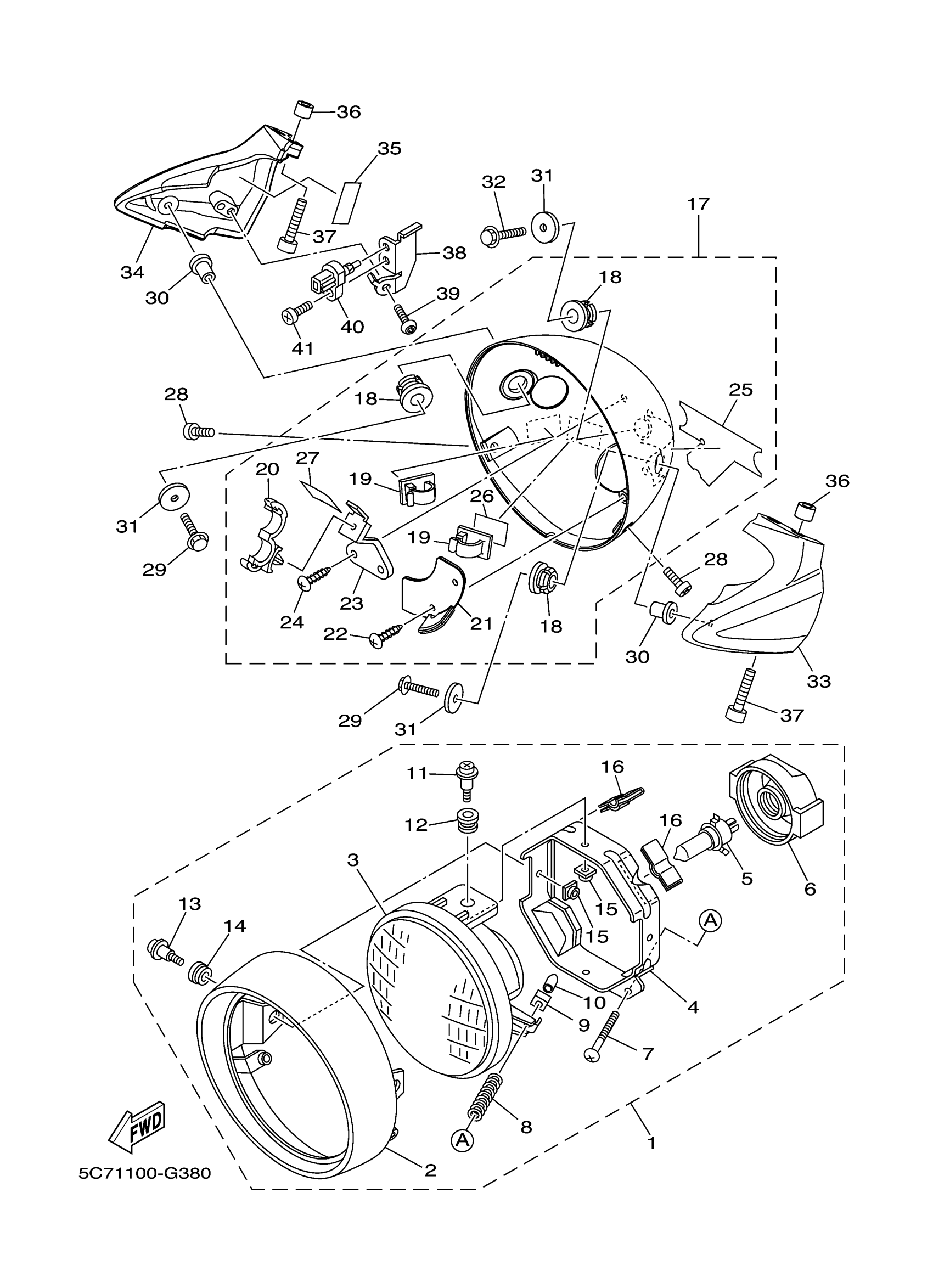

2012 Yamaha Raider S (XV19CSBP) Headlight Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HEADLIGHT UNIT ASSY

5C7-84310-00-00

1
Out of stock

2

RIM, HEADLIGHT

5C7-84315-00-00

1
Out of stock

3

LENS ASSY

5PX-84320-00-00

1

$184.20

In stock

4

STAY, HEADLIGHT 1

5PX-84318-00-00

1

$59.90

In stock

5

BULB, HEADLIGHT

8V0-84314-10-00

1
Out of stock

6

COVER, SOCKET

5PX-84397-00-00

1

$34.05

In stock

7

SCREW, RIM ADJUSTING

5PX-84331-00-00

1

$6.38

In stock

8

SPRING, SCREW

5PX-84332-00-00

1

$6.38

In stock

9

NUT, ADJUSTING

5PX-84334-00-00

1

$6.38

In stock

10

CAP,1

5PX-84385-00-00

1

$6.38

In stock

11

SCREW, RIM FITTING

5PX-84325-00-00

1

$6.43

In stock

12

GROMMET

5PX-84354-00-00

1

$4.91

In stock

13

SCREW, RIM FITTING

5PX-84125-00-00

1

$6.43

In stock

14

GROMMET

5PX-84352-00-00

1

$5.93

In stock

15

NUT

5PX-84317-00-00

1

$10.20

In stock

16

SEAL

5PX-21669-01-00

—

$9.91

In stock

17

BODY ASSY

5C7-84330-01-00

—
Out of stock

18

DAMPER, HEADLIGHT 1

5PX-84366-00-00

—
Out of stock

19

CLAMP(4FM)

90464-13185-00

—

$3.72

In stock

20

CLAMP(4TR)

90464-18246-00

—
Out of stock

21

PLATE, SET

5C7-84309-00-00

—
Out of stock

22

SCREW, TAPPING

97702-50016-00

—

$1.98

In stock

23

METAL, ADJUSTING

5C7-8431T-00-00

—
Out of stock

24

SCREW, TAPPING

97702-50016-00

—

$1.98

In stock

25

PLATE, GUIDE

5C7-8413G-00-00

—
Out of stock

26

SEAL

5C7-28307-00-00

—
Out of stock

27

DAMPER

2AL-84553-00-00

—

$10.55

In stock

28

SCREW, BIND(4DN)

98980-05014-00

—

$1.78

In stock

29

BOLT, FLANGE

95022-06025-00

—

$1.46

In stock

30

COLLAR

90387-06206-00

—
Out of stock

31

WASHER, PLATE

90201-06086-00

—
Out of stock

32

BOLT, FLANGE

95022-06012-00

—

$3.00

In stock

33

STAY, HEADLIGHT 1

5C7-84118-00-00

—
Out of stock

34

STAY, HEADLIGHT 2

5C7-84119-00-00

—
Out of stock

35

DAMPER, HEADLIGHT STAY

5C7-84143-00-00

—

$1.46

In stock

36

PIN, DOWEL(N02)

91810-08012-00

—
Out of stock

37

BOLT, SOCKET

91317-08035-00

—
Out of stock

38

STAY, SETTING

5C7-8431R-00-00

—
Out of stock

39

BOLT, BUTTON HEAD

92012-06012-00

—

$2.49

In stock

40

SENSOR, AIR TEMPERATURE

5YU-85886-00-00

—

$29.26

In stock

41

SCREW, PAN HEAD

98507-05014-00

—

$6.18

In stock
