2012 Yamaha Raider S CA (XV19CSBCB) Crankcase Diagram

← All diagrams

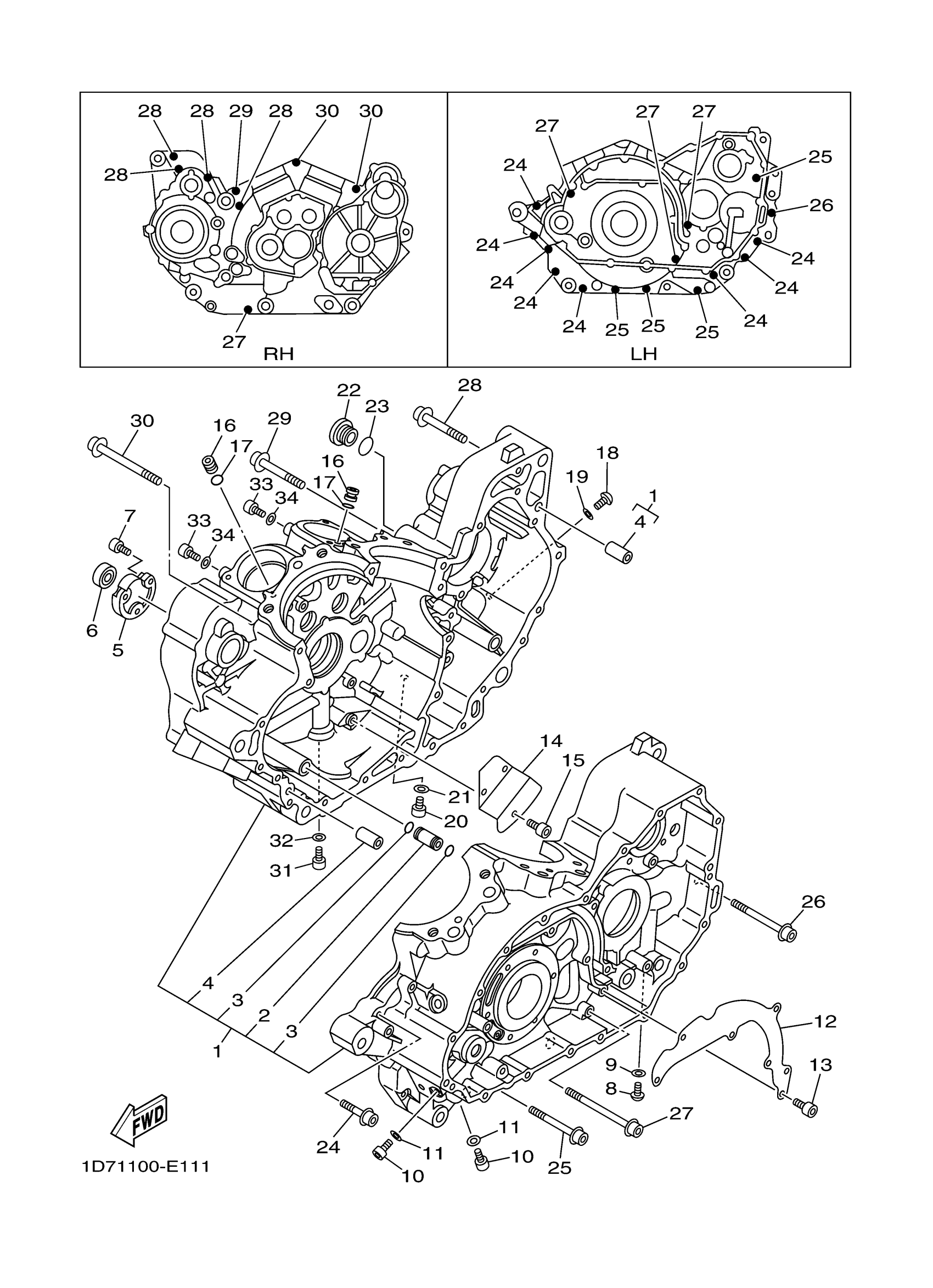

Find the part on the Crankcase diagram for your 2012 Yamaha Raider S CA (XV19CSBCB), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2012 Yamaha Raider S CA (XV19CSBCB) Crankcase Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CRANKCASE ASSY

1D7-15100-19-00

—
Out of stock

2

NOZZLE 1

1D7-15138-00-00

1
Out of stock

3

O-RING

93210-10001-00

1

$1.25

In stock

4

PIN, DOWEL(2VG)

99530-10116-00

1

$3.37

In stock

5

HOUSING, BEARING 1

1D7-15163-00-00

—
Out of stock

6

BRG,R-B 6000 26MM 19G KY

93306-00004-00

1

$31.81

In stock

7

BOLT,SOCKET HEAD

91314-06020-00

1

$2.05

In stock

8

SCREW

90149-06156-00

1

$6.37

In stock

9

GASKET 256113960000

90430-06014-00

—

$7.23

In stock

10

BOLT,SOCKET

91314-08014-00

1
Out of stock

11

GASKET

90430-08119-00

1

$4.70

In stock

12

PLATE

1D7-15191-00-00

—
Out of stock

13

BOLT,SOCKET

91317-06016-00

1

$1.16

In stock

14

COVER, OIL PUMP

1D7-15412-00-00

—
Out of stock

15

BOLT (33M)

91312-06014-00

1

$4.74

In stock

16

PLUG

1D7-15189-00-00

—
Out of stock

17

O-RING (11M)

93210-07540-00

—

$5.77

In stock

18

SCREW

90149-06156-00

1

$6.37

In stock

19

GASKET 256113960000

90430-06014-00

—

$7.23

In stock

20

BOLT,SOCKET

91314-08014-00

1
Out of stock

21

GASKET

90430-08119-00

1

$4.70

In stock

22

PLUG

4H7-15189-00-00

—
Out of stock

23

O-RING

93210-20003-00

—

$6.29

In stock

24

BOLT, HEXAGON SOCKET HEAD

90110-06300-00

—

$2.86

In stock

25

BOLT, HEXAGON SOCKET HEAD

90110-06094-00

—

$4.52

In stock

26

BOLT, HEXAGON SOCKET HEAD

90110-06297-00

—
Out of stock

27

BOLT, HEXAGON SOCKET HEAD

90110-06296-00

—
Out of stock

28

BOLT, HEXAGON SOCKET HEAD

90110-06298-00

—

$5.82

In stock

29

BOLT, HEXAGON SOCKET HEAD

90110-08072-00

—
Out of stock

30

BOLT, HEXAGON SOCKET HEAD

90110-08073-00

—
Out of stock

31

BOLT,SOCKET

91314-08014-00

1
Out of stock

32

GASKET

90430-08119-00

1

$4.70

In stock

33

BOLT,SOCKET HEAD

91314-06010-00

—

$2.62

In stock

34

GASKET 256113960000

90430-06014-00

—

$7.23

In stock
