2013 Yamaha Raider CA (XV19CDCB) Crankcase Diagram

← All diagrams

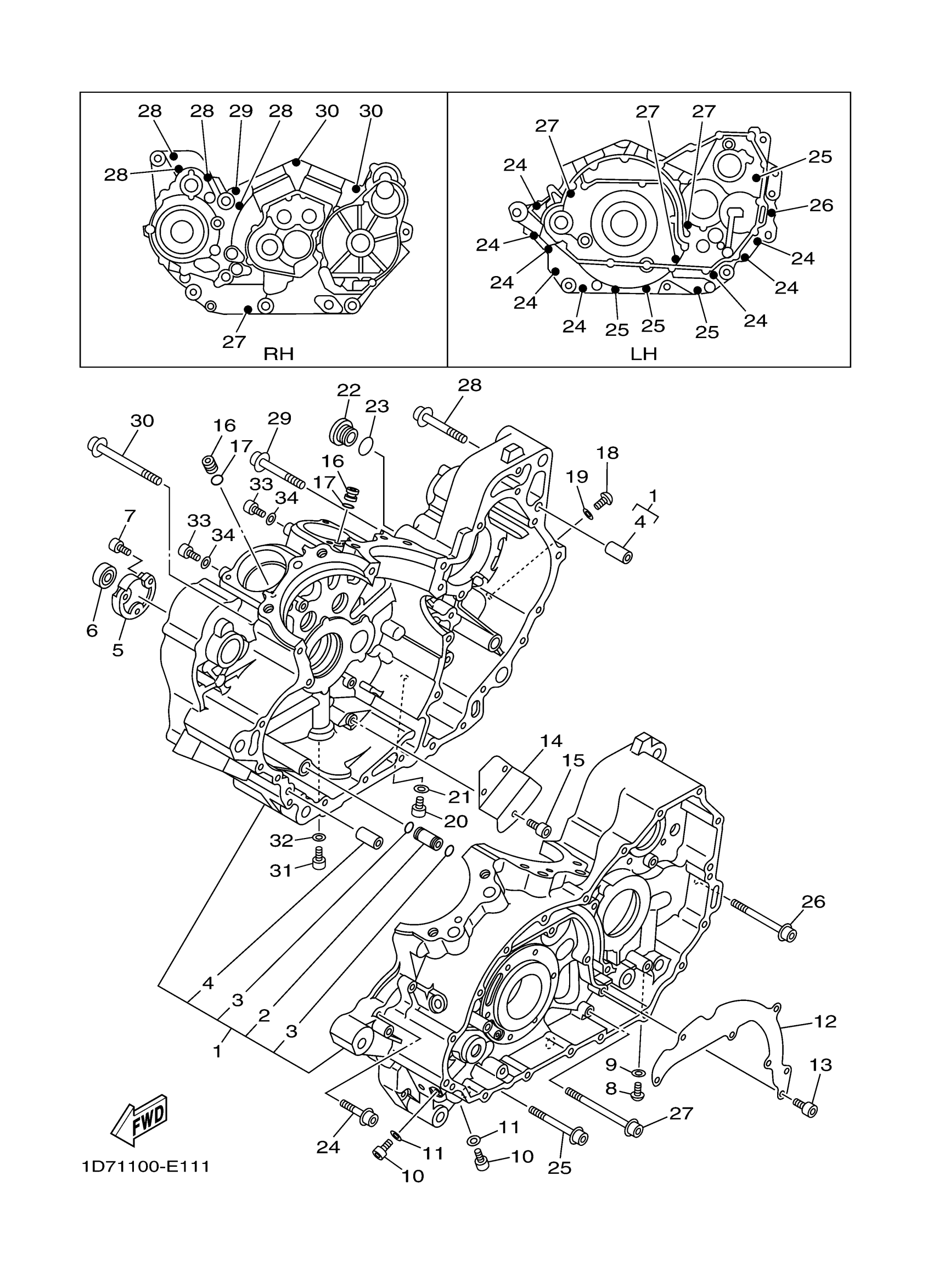

Find the part on the Crankcase diagram for your 2013 Yamaha Raider CA (XV19CDCB), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2013 Yamaha Raider CA (XV19CDCB) Crankcase Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CRANKCASE ASSY

1D7-15100-19-00

—
Out of stock

2

NOZZLE 1

1D7-15138-00-00

1
Out of stock

3

O-RING

93210-10001-00

1

$1.25

In stock

4

PIN, DOWEL(2VG)

99530-10116-00

1

$3.37

In stock

5

HOUSING, BEARING 1

1D7-15163-00-00

—
Out of stock

6

BRG,R-B 6000 26MM 19G KY

93306-00004-00

1

$31.81

In stock

7

BOLT,SOCKET HEAD

91314-06020-00

1

$2.05

In stock

8

SCREW

90149-06156-00

1

$6.37

In stock

9

GASKET 256113960000

90430-06014-00

—

$7.23

In stock

10

BOLT,SOCKET

91314-08014-00

1
Out of stock

11

GASKET

90430-08119-00

1

$4.70

In stock

12

PLATE

1D7-15191-00-00

—
Out of stock

13

BOLT,SOCKET

91317-06016-00

1

$1.16

In stock

14

COVER, OIL PUMP

1D7-15412-00-00

—
Out of stock

15

BOLT (33M)

91312-06014-00

1

$4.74

In stock

16

PLUG

1D7-15189-00-00

—
Out of stock

17

O-RING (11M)

93210-07540-00

—

$5.77

In stock

18

SCREW

90149-06156-00

1

$6.37

In stock

19

GASKET 256113960000

90430-06014-00

—

$7.23

In stock

20

BOLT,SOCKET

91314-08014-00

1
Out of stock

21

GASKET

90430-08119-00

1

$4.70

In stock

22

PLUG

4H7-15189-00-00

—
Out of stock

23

O-RING

93210-20003-00

—

$6.29

In stock

24

BOLT, HEXAGON SOCKET HEAD

90110-06300-00

—

$2.86

In stock

25

BOLT, HEXAGON SOCKET HEAD

90110-06094-00

—

$4.52

In stock

26

BOLT, HEXAGON SOCKET HEAD

90110-06297-00

—
Out of stock

27

BOLT, HEXAGON SOCKET HEAD

90110-06296-00

—
Out of stock

28

BOLT, HEXAGON SOCKET HEAD

90110-06298-00

—

$5.82

In stock

29

BOLT, HEXAGON SOCKET HEAD

90110-08072-00

—
Out of stock

30

BOLT, HEXAGON SOCKET HEAD

90110-08073-00

—
Out of stock

31

BOLT,SOCKET

91314-08014-00

1
Out of stock

32

GASKET

90430-08119-00

1

$4.70

In stock

33

BOLT,SOCKET HEAD

91314-06010-00

—

$2.62

In stock

34

GASKET 256113960000

90430-06014-00

—

$7.23

In stock
