1990 Yamaha XT600E CA (XT600EAC) Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 1990 Yamaha XT600E CA (XT600EAC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

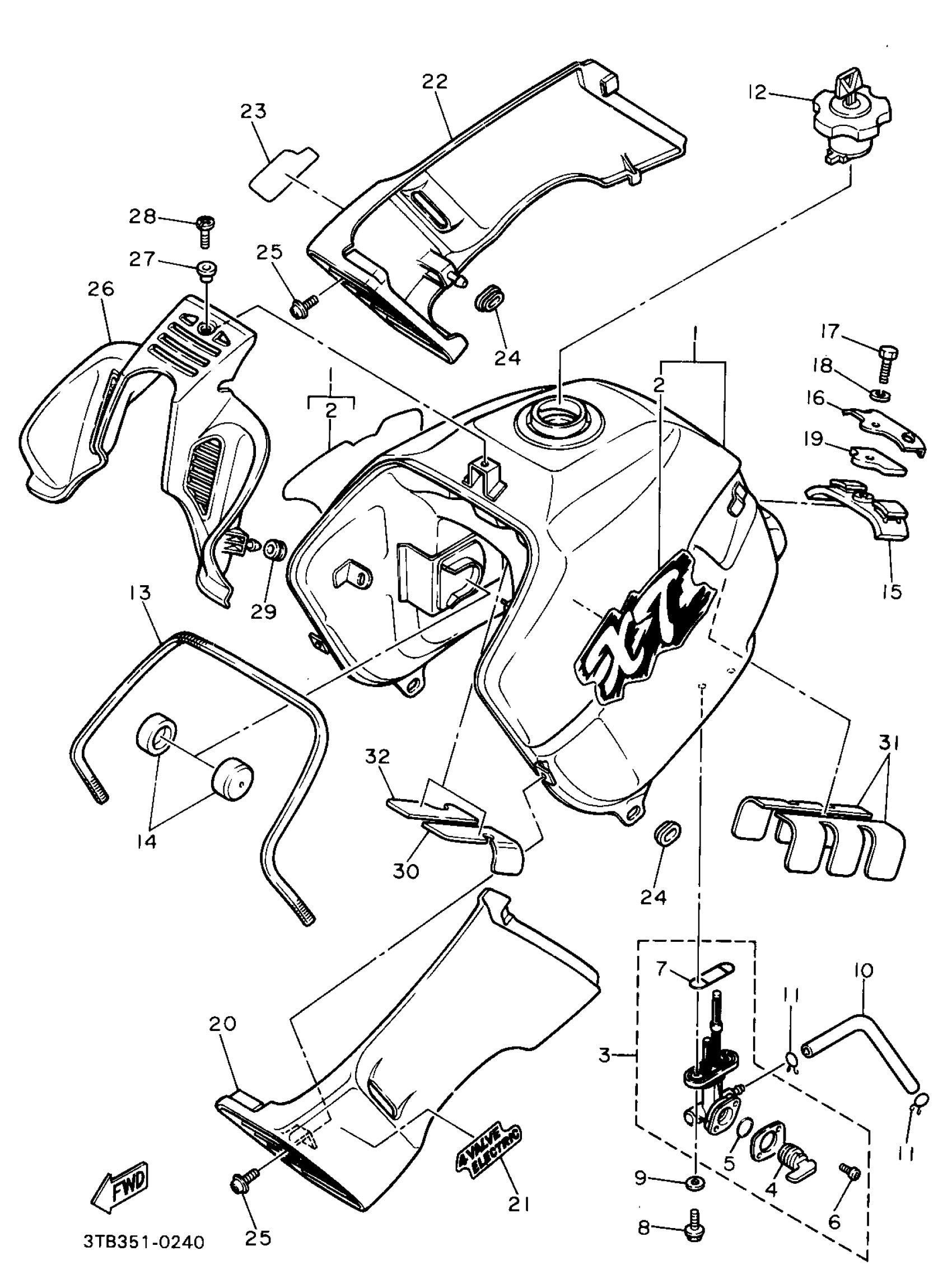

1990 Yamaha XT600E CA (XT600EAC) Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FUEL TANK

3TB-24110-10-X7

1
Out of stock

2

. GRAPHIC SET (STRONG BLUE)

3TB-24240-01-00

1
Out of stock

3

FUEL COCK ASSY 1

3FY-24500-01-00

1

$48.27

In stock

4

VALVE PACKING

3AC-24523-00-00

1

$11.58

In stock

5

SEAL, COCK

3AJ-24534-01-00

1
Out of stock

6

SCREW, PAN HEAD (J10)

98580-03008-00

1

$2.23

In stock

7

O-RING

4X8-24512-00-00

1
Out of stock

8

BOLT, FLANGE(2UJ)

95024-06016-00

1

$6.68

In stock

9

WASHER, PLATE(3MB)

90202-05187-00

1

$1.32

In stock

10

HOSE (L200)

90445-10752-00

1

$3.88

In stock

11

CLIP

90467-090A2-00

1

$2.51

In stock

12

CAP ASSY

11H-24602-10-00

1

$95.78

In stock

13

MOLD, FUEL TANK

3TB-24188-00-00

—

$24.38

In stock

14

DAMPER, LOCATING 1

3TB-24181-00-00

1

$12.29

In stock

15

DAMPER, LOCATING 2

43F-24182-00-00

1
Out of stock

16

WASHER, SPECIAL

3TB-24186-00-00

1
Out of stock

17

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

—

$1.91

In stock

18

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

19

DAMPER, SEAT

23T-24724-01-00

—
Out of stock

20

—

$123.46

In stock

21

EMBLEM 1

3TB-24231-09-00

1
Out of stock

22

—

$123.46

In stock

23

EMBLEM 1

3TB-24231-09-00

1
Out of stock

24

GROMMET(41Y)

90480-01401-00

—

$5.51

In stock

25

SCREW, WITH WASHER (517).

90159-06013-00

—

$6.29

In stock

26

GUIDE, AIR

3TB-2137Y-00-00

1
Out of stock

27

COLLAR

90387-06107-00

—

$7.05

In stock

28

SCREW(1KH)

90149-06223-00

—

$7.22

In stock

29

GROMMET(80K)

90480-13428-00

—

$5.10

In stock

30

INSULATOR, FUEL TANK 1

3TB-2416F-00-00

1
Out of stock

31

INSULATOR, FUEL TANK 2

3TB-2416G-00-00

1
Out of stock

32

INSULATOR, FUEL TANK 1

3TB-2416F-10-00

1
Out of stock
