1981 Yamaha XT500 (XT500H) Side Cover Tool Diagram

← All diagrams

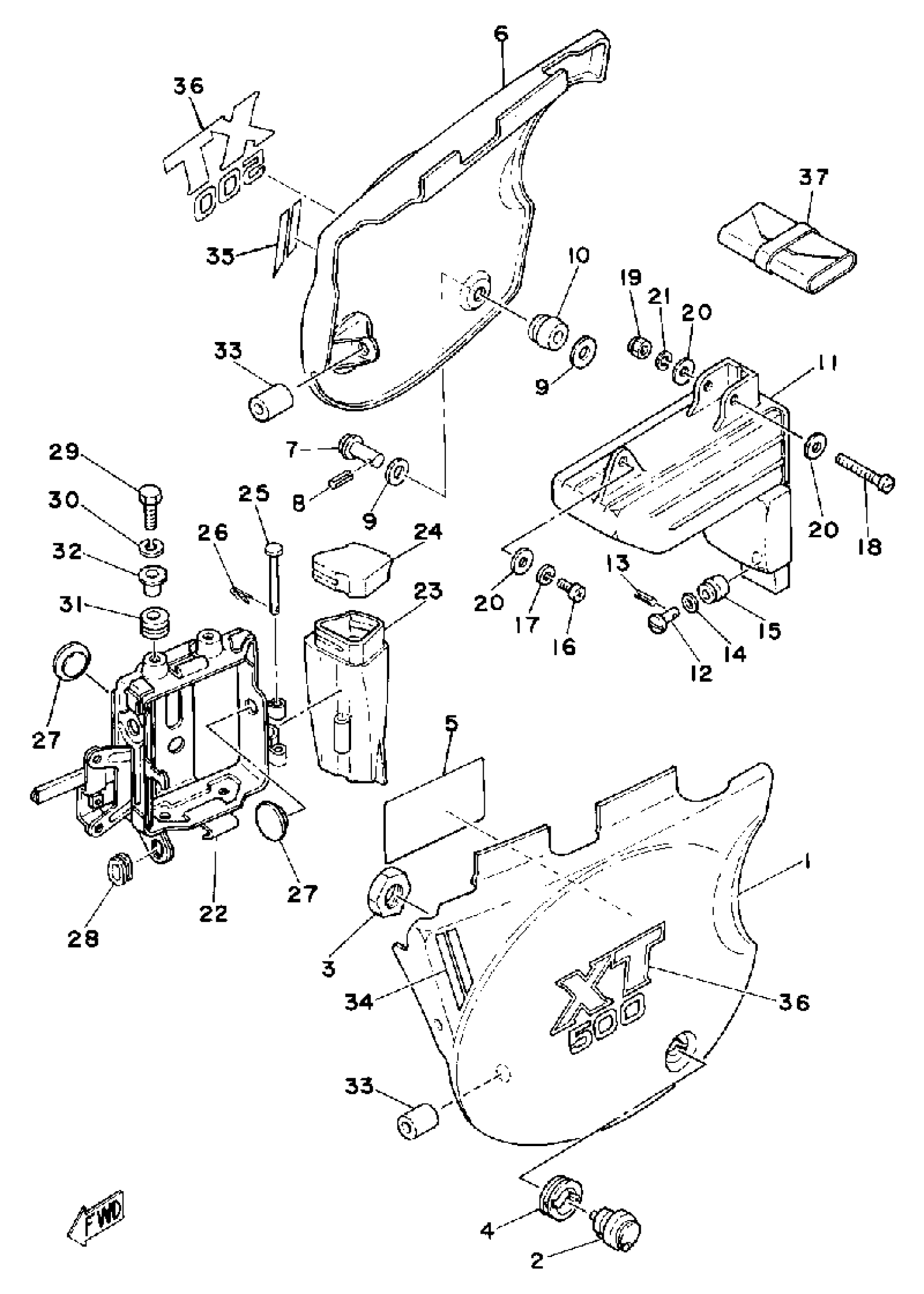

Find the part on the Side Cover Tool diagram for your 1981 Yamaha XT500 (XT500H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1981 Yamaha XT500 (XT500H) Side Cover Tool Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COVER, SIDE (L.H) (L.H.)

4T9-21711-00-20

1
Out of stock

2

LOCK ASSY 2

1E6-21708-00-00

1

$53.05

In stock

3

NUT, HEXAGON (1E6)

90170-22187-00

1

$9.83

In stock

4

GROMMET (1E6)

90480-24186-00

1

$6.68

In stock

5

PLATE, SPEC

(4R9-21683-00-00)

1
Out of stock

6

COVER, SIDE 2

(4R9-21721-00-20)

1
Out of stock

7

KNOB, SIDE COVER

583-21714-00-00

1

$7.51

In stock

8

PIN, SPRING (583)

91609-25018-00

1

$5.89

In stock

9

WASHER, PLATE

90201-06095-00

1

$6.31

In stock

10

DAMPER, SIDE COVER

583-21747-00-00

1
Out of stock

11

BOX, TOOL

1T2-21171-00-00

—
Out of stock

12

KNOB, SIDE COVER

583-21714-00-00

1

$7.51

In stock

13

PIN, SPRING (583)

91609-25018-00

1

$5.89

In stock

14

WASHER, PLATE

90201-06095-00

1

$6.31

In stock

15

DAMPER, SIDE COVER

583-21747-00-00

1
Out of stock

16

SCREW, PAN

98507-06014-00

—

$6.18

In stock

17

WASHER, SPRING

92907-06100-00

—
Out of stock

18

SCREW, PAN

98507-06045-00

—

$2.63

In stock

19

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

20

WASHER, PLATE

90201-06380-00

—

$0.57

In stock

21

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

22

BOX, BATT.

2H0-21240-00-00

1
Out of stock

23

BOX

1E6-21245-00-00

1
Out of stock

24

CAP, TOOL BOX

1E6-21399-00-00

1
Out of stock

25

PIN, CLEVIS

91701-05055-00

—
Out of stock

26

CLIP (156-83525-00)

90468-10050-00

—

$2.31

In stock

27

PAD, BATTERY

371-82121-00-00

—

$7.91

In stock

28

GROMMET (583 SIDE COVER)

90480-01176-00

—

$9.15

In stock

29

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

30

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

31

GROMMET 839774310000

90480-14023-00

—

$4.74

In stock

32

COLLAR 437216330000

90387-07391-00

—

$7.74

In stock

33

HOSE (L70)

90445-112E0-00

—

$5.66

In stock

34

EMBLEM 3

(4R9-21783-00-00)

1
Out of stock

35

EMBLEM 4

4R9-21784-00-00

1
Out of stock

36

EMBLEM 5

4R9-21785-00-00

1
Out of stock

37

TOOL KIT (1E6-28100-10)

1JN-W2810-00-00

1
Out of stock
