1980 Yamaha XT500 (XT500G) Exhaust Diagram

← All diagrams

Find the part on the Exhaust diagram for your 1980 Yamaha XT500 (XT500G), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

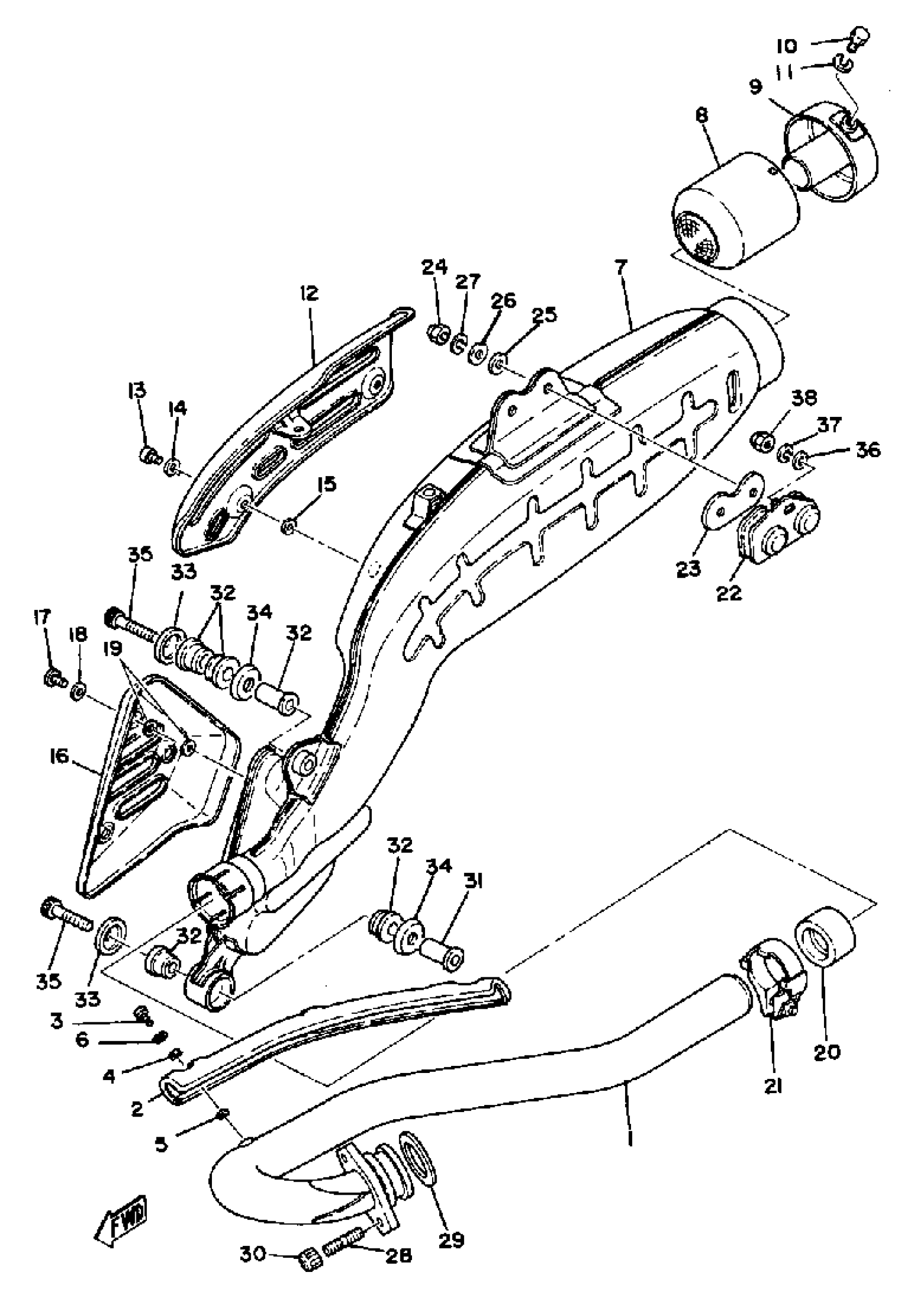

1980 Yamaha XT500 (XT500G) Exhaust Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

PIPE, EXHAUST L

1T1-14611-03-00

1
Out of stock

2

PROTC, EXHAUST PIPE

1T1-14628-00-00

1
Out of stock

3

SCREW, BINDING

98907-06010-00

1

$1.49

In stock

4

WASHER, PLATE(3MB)

90202-05187-00

1

$1.32

In stock

5

WASHER, PROTECTOR

3WX-14766-00-00

1

$14.25

In stock

6

WASHER, WAVE(3RW)

90206-06090-00

1

$6.17

In stock

7

BODY CHAMBER ASSEMBLY

(99999-01147-00)

1
Out of stock

8

STAY, MUFFLER 2

1E6-14781-00-00

1
Out of stock

9

PIPE, OUTLET

1T1-14752-01-00

1
Out of stock

10

BOLT(3JP)

97017-06010-00

1

$2.62

In stock

11

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

12

PROTECTOR, MUFF 1

1T1-14718-00-00

1
Out of stock

13

SCREW, BINDING

98907-06010-00

1

$1.49

In stock

14

WASHER, PLATE(3MB)

90202-05187-00

1

$1.32

In stock

15

WASHER, PROTECTOR

3WX-14766-00-00

1

$14.25

In stock

16

PROTECTER, MUFF 2

1T2-14728-00-00

1
Out of stock

17

SCREW, BINDING

98907-06012-00

—
Out of stock

18

WASHER, PLATE(3MB)

90202-05187-00

1

$1.32

In stock

19

WASHER, PROTECTOR

3WX-14766-00-00

1

$14.25

In stock

20

GASKET, MUFFLER

3EG-14714-00-00

—
Out of stock

21

BAND, SILENCER

1T1-14788-00-00

1
Out of stock

22

STAY, MUFFLER

1T1-14791-02-00

1
Out of stock

23

GASKET,SILENCER

1T1-14755-02-00

1
Out of stock

24

NUT, U

95617-08100-00

—

$6.78

In stock

25

WASHER, PLATE

90202-08103-00

1
Out of stock

26

WASHER (853)

90201-08326-00

—

$6.17

In stock

27

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

28

BOLT, STUD 3

95617-08615-00

—

$3.83

In stock

29

GASKET, EXHAUST PIPE

3GD-14613-00-00

—

$12.38

In stock

30

NUT (371)

90179-08004-00

—
Out of stock

31

COLLAR

90387-08572-00

1
Out of stock

32

DAMPER, MUFFLER

1T1-14747-01-00

—

$15.49

In stock

33

WASHER

90209-08008-00

—
Out of stock

34

WASHER, SPEC''L SHAP

90209-12163-00

1
Out of stock

35

BOLT, SOCKET

91317-08050-00

—

$6.17

In stock

36

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

37

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

38

NUT, CROWN

95303-08800-00

—

$7.52

In stock
