1979 Yamaha XT500 (XT500F) Electrical Diagram

← All diagrams

Find the part on the Electrical diagram for your 1979 Yamaha XT500 (XT500F), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

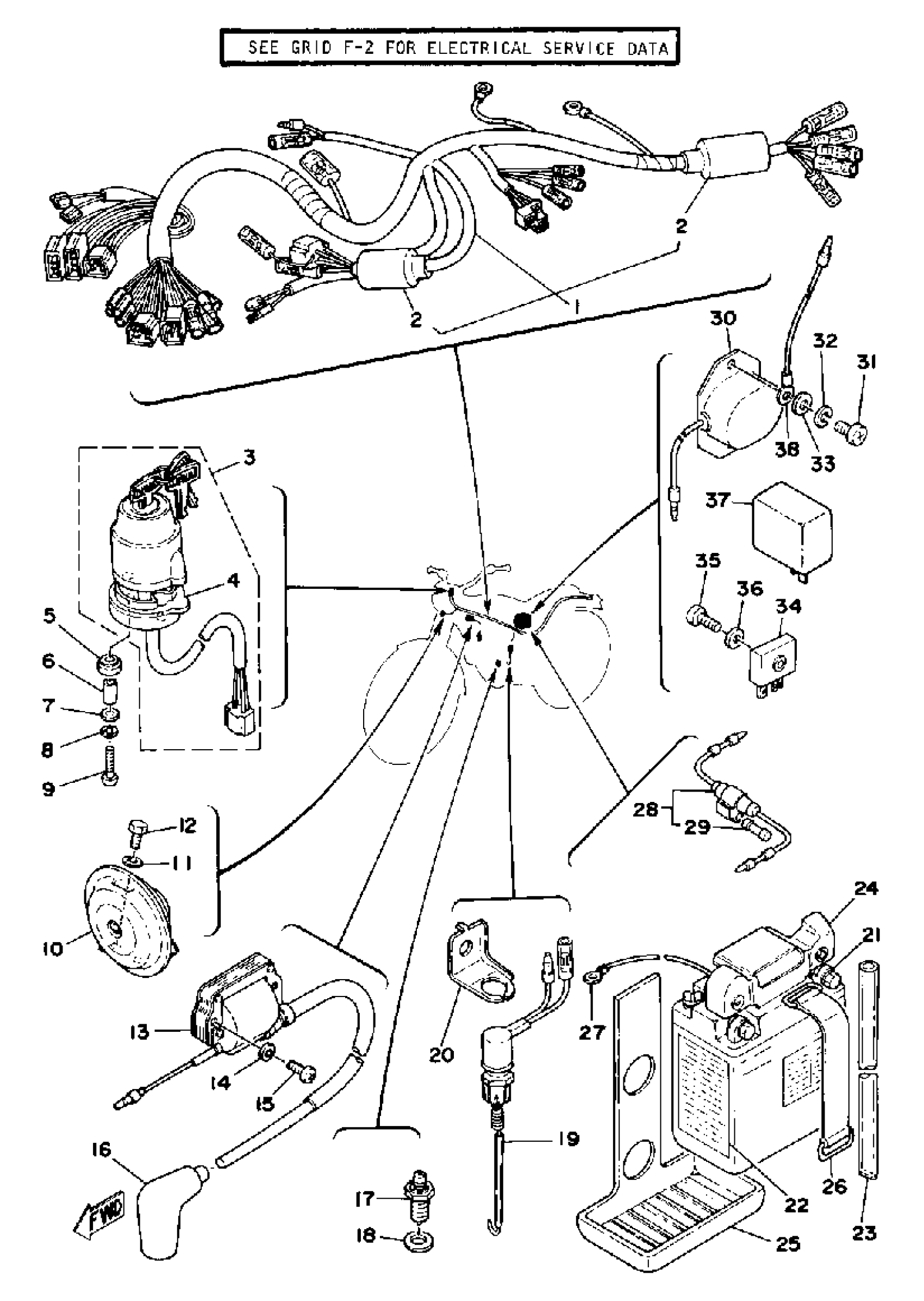

1979 Yamaha XT500 (XT500F) Electrical Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

WIRE HARNESS ASSEMBLY

(2H0-82590-61-00)

1
Out of stock

2

COVER, CONNECTER

(538-82599-10-00)

1
Out of stock

3

MAIN SWITCH ASSEMBLY

1E6-82508-01-00

1
Out of stock

4

. DAMPER, MAIN SWITCH

437-82555-00-00

1
Out of stock

5

DAMPER, STOPPER

1M1-82556-00-00

1
Out of stock

6

COLLAR, MAIN SWITCH

437-82516-00-00

1
Out of stock

7

WASHER, PLATE (8J0)

90201-05725-00

—

$6.80

In stock

8

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

9

SCREW, PANHEAD (A93)

98580-05525-00

1

$1.54

In stock

10

HORN

1N5-83371-20-00

1
Out of stock

11

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

12

BOLT (661)

97013-06012-00

1

$4.71

In stock

13

IGNITION COIL ASSEMBLY

583-82310-50-00

1
Out of stock

14

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

15

SCREW PAN HEAD

98580-06020-00

1

$5.10

In stock

16

PLUG CAP ASSY

7KA-82370-00-00

—

$62.25

In stock

16

PLUG CAP ASSY

56J-82370-00-00

—

$56.63

In stock

17

NEUTRAL SWITCH ASSY

4GY-82540-10-00

—
Out of stock

18

GASKET (5R6)

90430-10171-00

—

$3.17

In stock

19

STOP SWITCH ASSY

1T2-82530-03-00

—
Out of stock

20

BRACKET, STOP SWTH

1T2-21441-00-00

1
Out of stock

21

6N6-3B-1 YUASA BATTERY

6N6-3B1Y0-00-00

1
Out of stock

22

LABEL, BATTERY

40A-82141-G0-00

1
Out of stock

23

HOSE (L1500)

90445-084J0-00

—

$16.40

In stock

24

COVER, BATTERY

1E6-82129-00-00

1
Out of stock

25

SEAT, BATTERY

1E6-82122-01-00

—

$35.49

In stock

26

BAND, BATTERY

1E6-82131-00-00

—

$21.34

In stock

27

WIRE, EARTH LEAD

5F7-82519-00-00

1
Out of stock

28

FUSE HOLDER ASSY

1E6-82150-00-00

1
Out of stock

29

FUSE (10A)

1E6-82151-00-00

—

$6.22

In stock

30

VOLTAGE REG ASY

443-81910-62-00

1
Out of stock

31

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

32

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

33

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

34

RECTIFIER ASSY

353-81970-M2-00

—
Out of stock

34

RECTIFIER ASSY

353-81970-M2-00

—
Out of stock

35

SCREW, PAN HEAD(6B0)

97885-05016-00

1

$3.96

In stock

36

WASHER, PLAIN (646)

92990-05600-00

—
Out of stock

37

FLASHER RELAY ASSY

3BK-83350-00-00

—
Out of stock

38

WIRE, EARTH LEAD

(47X-82519-00-00)

1
Out of stock

38

PLUG CAP ASSY

7KA-82370-00-00

—

$62.25

In stock
