1977 Yamaha XT500 (XT500D) Intake Diagram

← All diagrams

Find the part on the Intake diagram for your 1977 Yamaha XT500 (XT500D), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

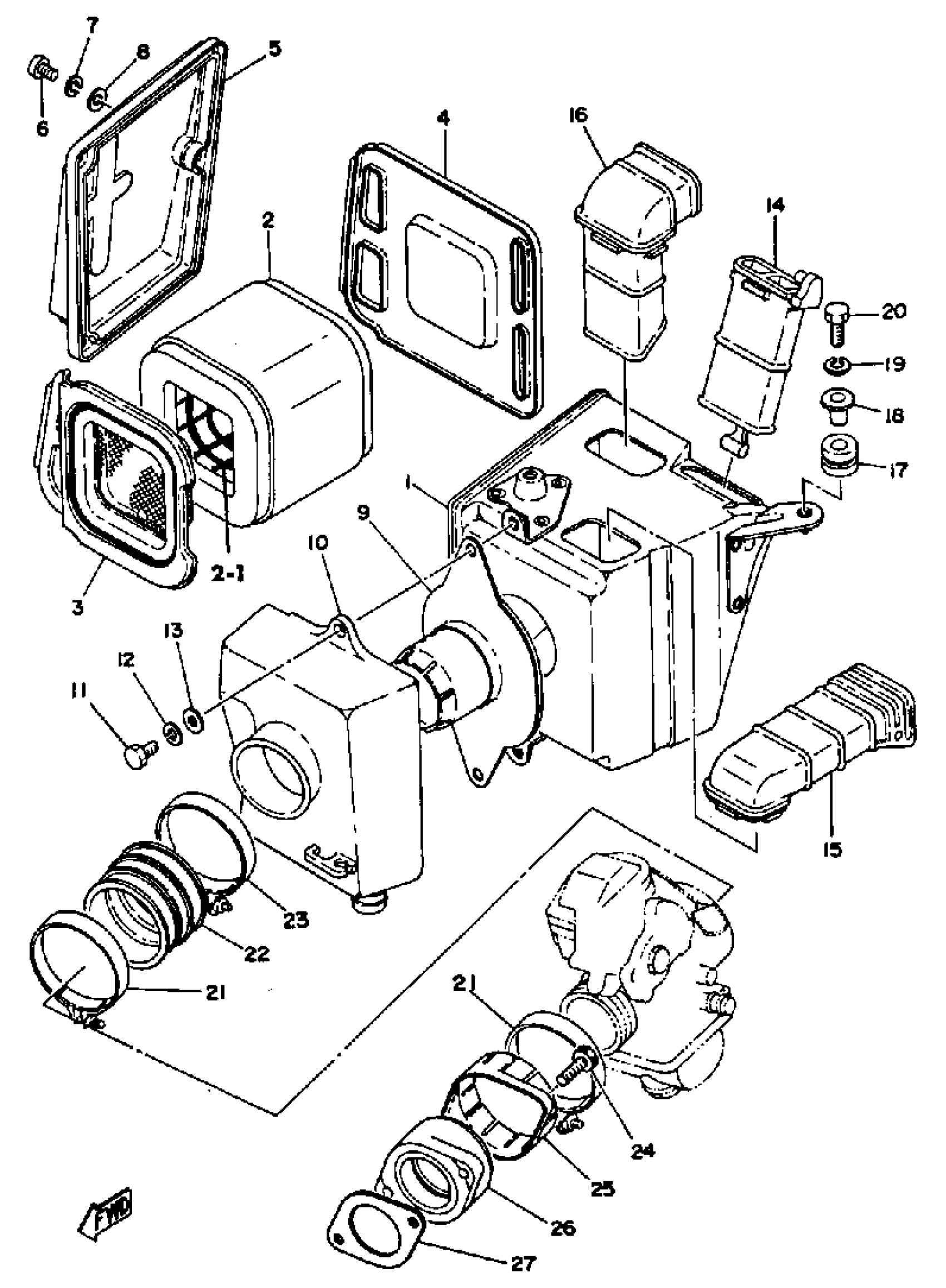

1977 Yamaha XT500 (XT500D) Intake Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CASE, AIR CLEANER 1

583-14411-01-00

1
Out of stock

1

GUIDE, ELEMENT

583-14458-00-00

1
Out of stock

2

ELEMENT, AIR CLEANER

583-14451-08-00

1
Out of stock

3

PLATE, ELEMENT FTNG

583-14468-01-00

1
Out of stock

4

PLATE, ELEMENT

583-14472-00-00

1
Out of stock

5

CAP, CLEANER CASE 2

583-14422-00-00

1
Out of stock

6

SCREW,PAN HEAD (646)

98580-05012-00

1

$5.60

In stock

7

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

8

WASHER, PLAIN (646)

92990-05600-00

1
Out of stock

9

PIPE, JOINT

583-14485-00-00

1
Out of stock

10

CASE, AIR CLEANER 2

583-14421-00-00

—

$141.28

In stock

11

BOLT, HEXAGON

97017-06020-00

1

$2.55

In stock

12

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

13

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

14

DUCT

(583-14437-00-00)

1
Out of stock

15

SILENCER, INTAKE 1

583-14431-00-00

1
Out of stock

16

SILENCER, INTAKE 2

583-14441-00-00

1
Out of stock

17

GROMMET 839774310000

90480-14023-00

—

$4.74

In stock

18

COLLAR 437216330000

90387-07391-00

—

$7.74

In stock

19

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

20

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

21

HOSE CLAMP ASSY

90450-58002-00

—

$15.11

In stock

22

JOINT, AIR CLEANER 1

583-14453-01-00

—
Out of stock

23

HOSE CLAMP ASSY

90450-62006-00

—

$10.77

In stock

24

BOLT,SOCKET

91317-06020-00

—

$2.11

In stock

25

COVER,JOINT

256-13564-00-00

—

$14.12

In stock

26

JOINT, MANIFOLD

583-13565-01-00

—

$99.48

In stock

27

GASKET, MANIFOLD

3HT-13556-00-00

—

$9.89

In stock
