1977 Yamaha XT500 (XT500D) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 1977 Yamaha XT500 (XT500D), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

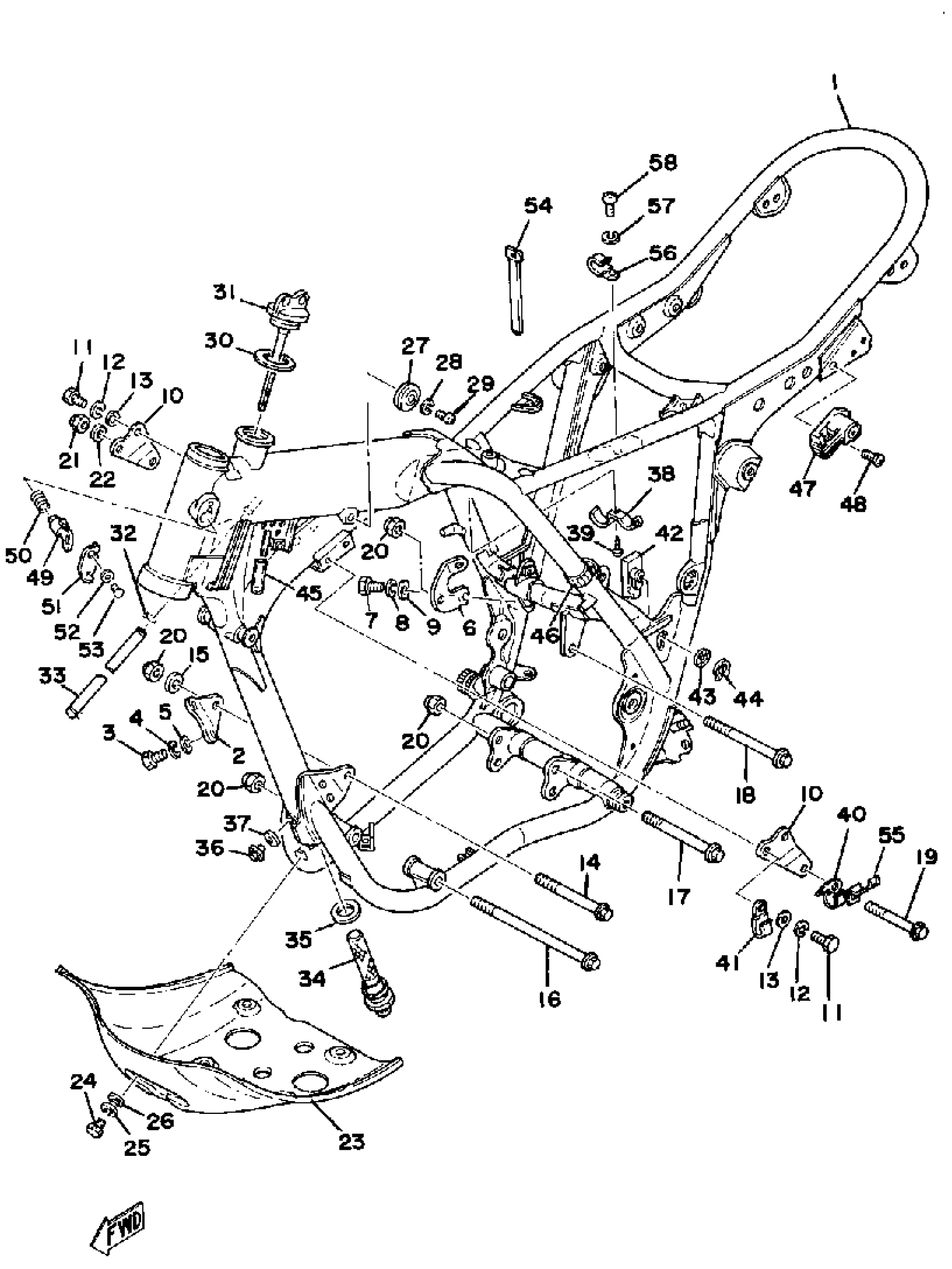

1977 Yamaha XT500 (XT500D) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME

(1T2-21110-00-33)

1
Out of stock

2

STAY, ENGINE 3

583-21316-00-00

1
Out of stock

3

BOLT (682)

97013-08025-00

1

$6.80

In stock

4

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

5

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

6

STAY, ENGINE 4

1T1-21317-00-00

1
Out of stock

7

BOLT (682)

97013-08025-00

1

$6.80

In stock

8

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

9

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

10

STAY,ENGINE 2

583-21315-00-00

1
Out of stock

11

BOLT(JA9)

90101-08691-00

1

$4.65

In stock

12

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

13

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

14

BOLT, WASHER BASED(1RU)

90105-10747-00

1
Out of stock

15

WASHER, PLATE (26H)

90201-102G9-00

1

$6.38

In stock

16

BOLT (583 FRAME)

90105-10063-00

—

$8.98

In stock

17

BOLT, WASHER BASED (2H7)

90105-10105-00

—
Out of stock

18

—

$11.26

In stock

19

BOLT, FLANGE

95814-08080-00

1
Out of stock

20

—

$6.02

In stock

21

NUT, SELF-LOCKING (3Y2)

90185-08089-00

—

$7.31

In stock

22

WASHER, CONICAL SPRING

90208-08011-00

1
Out of stock

23

PROTECTOR, ENGINE

1T1-21471-01-00

1
Out of stock

24

BOLT(8CP)

97017-06014-00

—

$5.12

In stock

25

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

26

WASHER, PLATE 8221447500

90201-06057-00

—
Out of stock

27

DAMPER, LOCATING 1

583-24181-00-00

1
Out of stock

28

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

29

SCREW,PAN HEAD (646)

98580-05012-00

—

$5.60

In stock

30

GASKET (583 OIL TANK CAP)

90430-27124-00

—
Out of stock

31

BODY, CAP

2J2-21771-10-00

—
Out of stock

32

CLIP

90467-100A1-00

—
Out of stock

33

HOSE (L200)

90445-11289-00

—
Out of stock

34

NET, OIL TANK FILTER

583-21756-00-00

—
Out of stock

35

GASKET (583 OIL TANK)

90430-22123-00

—

$8.06

In stock

36

BOLT, WASHER BASED(4JT)

90105-08729-00

—

$3.92

In stock

37

WASHER, PLATE 3411117500

90201-08087-00

—

$3.13

In stock

38

CLAMP, DAMPER

(583-21755-00-00)

1
Out of stock

39

SCREW, TAPPING(6U1)

97780-50610-00

—
Out of stock

40

CLAMP

90465-10090-00

1
Out of stock

41

CLAMP

(90465-10018-00)

1
Out of stock

42

PORTECTOR, CHAIN

583-22147-01-00

1
Out of stock

43

—

$3.62

In stock

44

CIRCLIP(1AR)

99009-15400-00

—

$5.10

In stock

45

HOSE

(90446-07114-00)

1
Out of stock

46

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

47

HELMET HANGER ASSY

5H0-21308-01-00

—
Out of stock

48

SCREW, OVAL HEAD

98603-06018-00

1
Out of stock

49

STEERING LOCK ASSY

2A6-23408-00-00

—

$103.38

In stock

50

SPRING, CONICAL (1E6)

90502-09024-00

—

$5.62

In stock

51

CAP, HANDLE LOCK

3DM-23484-00-00

—

$22.35

In stock

52

WASHER, WAVE

90206-04003-00

1
Out of stock

53

RIVET 214234830000

90269-04003-00

—

$6.88

In stock

54

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

55

CLAMP

(90465-08144-00)

1
Out of stock

56

CLAMP

90465-08028-00

1

$4.62

In stock

57

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

58

SCREW, PAN

98507-06014-00

—

$6.18

In stock
