1997 Yamaha XT350 CA (XT350JC) Handle Switch Lever Diagram

← All diagrams

Find the part on the Handle Switch Lever diagram for your 1997 Yamaha XT350 CA (XT350JC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

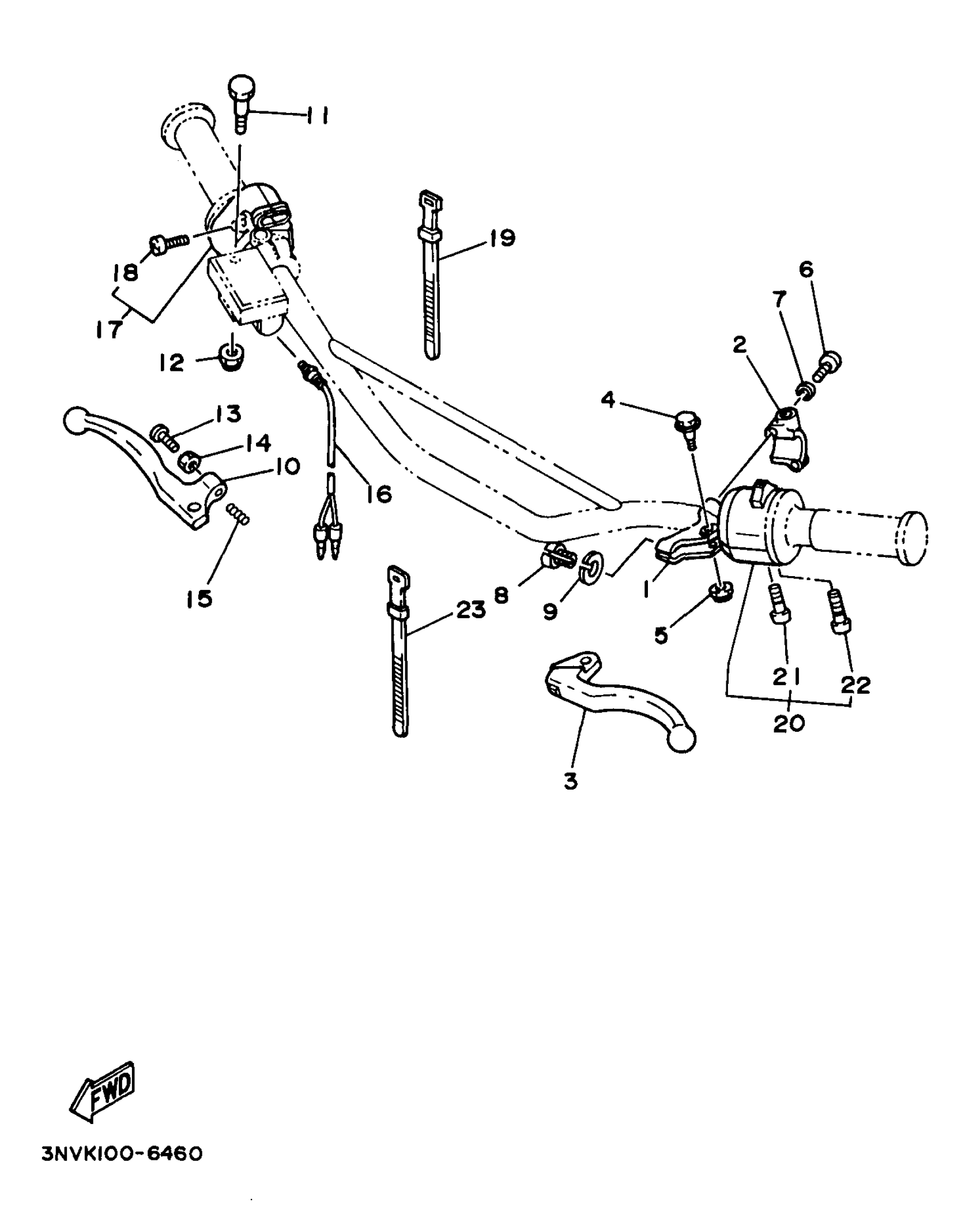

1997 Yamaha XT350 CA (XT350JC) Handle Switch Lever Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HOLDER, LEVER 1

1LN-82911-00-00

1

$34.43

In stock

2

HOLDER, LEVER LOWER 1

33G-82913-01-00

1

$16.62

In stock

3

LEVER 1

3FY-83912-02-00

1
Out of stock

4

BOLT (2YK1)

90109-06799-00

1

$4.52

In stock

5

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

6

SCREW, PAN HEAD

98517-05020-00

1

$1.35

In stock

7

WASHER(3SX)

92907-05100-00

1

$6.18

In stock

8

BOLT

90123-08002-00

1

$8.93

In stock

9

NUT

90179-08030-00

1

$3.78

In stock

10

LEVER R

3FY-83922-01-00

1
Out of stock

11

BOLT (4L0)

90109-06577-00

1

$5.38

In stock

12

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

13

SCREW (2L0)

90149-06131-00

1

$6.17

In stock

14

NUT HEXAGON 306839270000

90170-06010-00

1

$6.17

In stock

15

1

$6.17

In stock

16

FRONT STOP SWITCH ASSY

3YF-83980-00-00

—

$40.54

In stock

17

SWITCH, HANDLE 1

43F-83976-00-00

1
Out of stock

18

SCREW, PAN HEAD

98517-05020-00

1

$1.35

In stock

19

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

20

SWITCH, HANDLE 3

21T-83973-01-00

1
Out of stock

21

SCREW, PAN HEAD(41N)

90157-05057-00

—

$2.23

In stock

22

SCREW, PAN HEAD

98517-05030-00

—

$7.92

In stock

23

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock
