2010 Yamaha XT250 CA (XT250ZC) Frame Diagram

← All diagrams

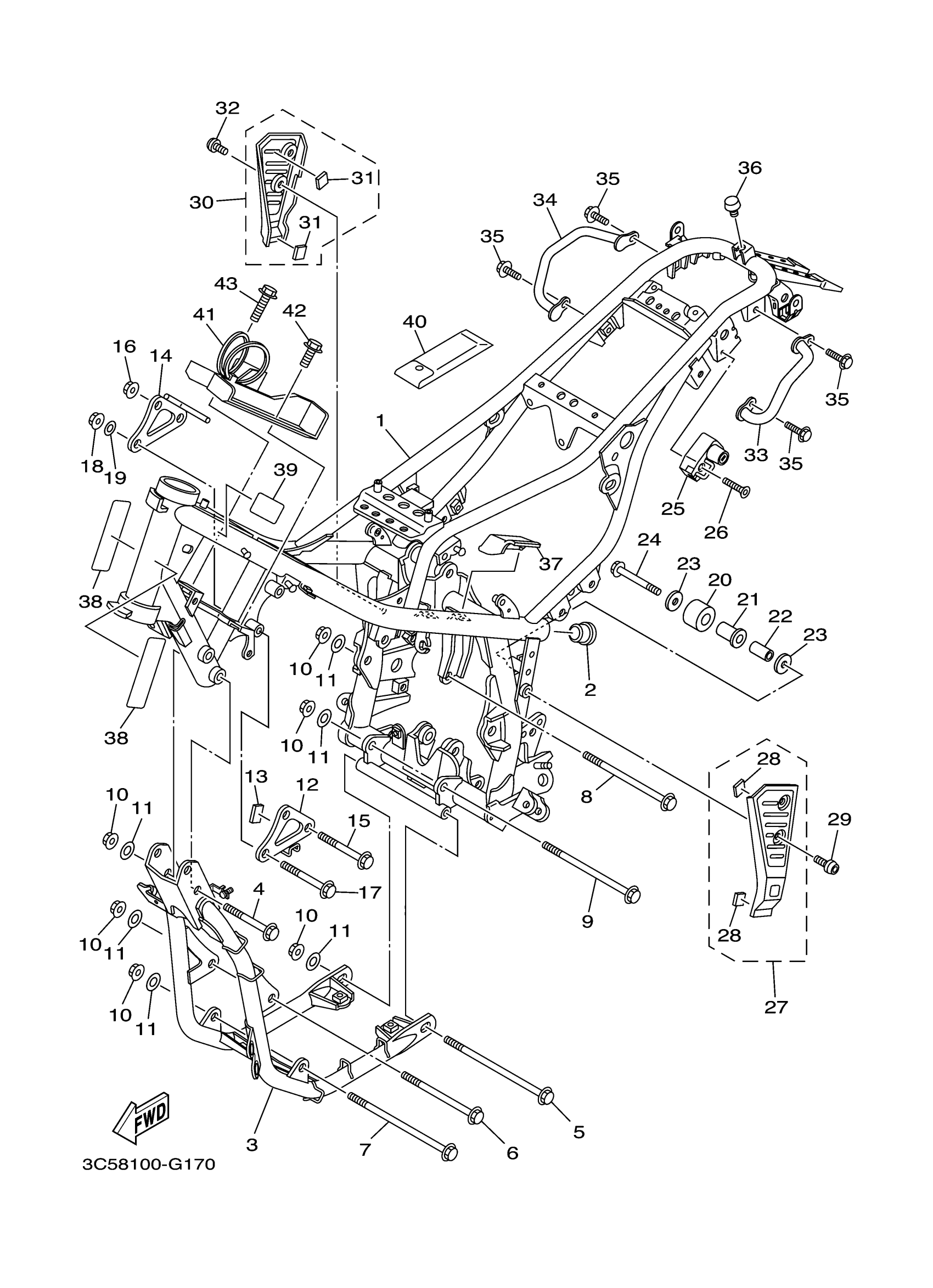

Find the part on the Frame diagram for your 2010 Yamaha XT250 CA (XT250ZC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2010 Yamaha XT250 CA (XT250ZC) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME COMP.

3C5-21110-30-00

1
Out of stock

2

PLUG

90338-26004-00

1
Out of stock

3

DOWN TUBE COMP.

3C5-21140-20-00

1

$313.68

In stock

4

BOLT, WASHER BASED(4EB)

90105-10788-00

1
Out of stock

5

BOLT, WASHER BASED(42X)

90105-10300-00

1

$9.62

In stock

6

BOLT, FLANGE

90105-10111-00

1

$9.51

In stock

7

BOLT, FLANGE

90105-10118-00

—
Out of stock

8

BOLT, FLANGE

90105-10110-00

1

$8.49

In stock

9

BOLT, FLANGE

90105-10114-00

1
Out of stock

10

NUT(4KG)

90179-10658-00

1

$7.49

In stock

11

WASHER, PLATE(47X)

90201-101J1-00

1

$6.17

In stock

12

STAY, ENGINE 2

3C5-21315-00-00

—
Out of stock

13

DAMPER 2

51Y-21639-00-00

1

$5.27

In stock

14

STAY, ENGINE 3

3C5-21316-00-00

—
Out of stock

15

BOLT, FLANGE

90105-10116-00

—
Out of stock

16

NUT(4KG)

90179-10658-00

1

$7.49

In stock

17

BOLT, FLANGE

90105-08102-00

—

$4.48

In stock

18

NUT(4KM)

90179-08674-00

—
Out of stock

19

WASHER, PLATE(3XP)

90201-086P8-00

—

$4.35

In stock

20

TENSIONER

10V-22178-00-00

—

$6.38

In stock

21

BUSH

10V-22184-00-00

—

$6.72

In stock

22

COLLAR

90387-08024-00

—

$6.11

In stock

23

WASHER, PLATE(8AT)

90201-081R9-00

—
Out of stock

24

BOLT, SMALL FLANGE

95027-08045-00

—

$6.28

In stock

25

HELMET HANGER ASSY

4R8-21308-01-00

—

$72.85

In stock

26

SCREW (4G1)

90149-06154-00

—

$6.91

In stock

27

COVER ASSY 1

3C5-2110M-01-00

—

$60.40

In stock

28

DAMPER

5XT-2139X-01-00

—

$3.37

In stock

29

SCREW(3XV)

90149-06298-00

—
Out of stock

30

COVER ASSY 2

3C5-2110N-01-00

—

$82.22

In stock

31

DAMPER

5XT-2139X-01-00

—

$3.37

In stock

32

SCREW(3XV)

90149-06298-00

—
Out of stock

33

HANDLE, STANDING

3C5-21165-00-00

—
Out of stock

34

STAY, REAR

3C5-21275-00-00

—

$49.48

In stock

35

BOLT, FLANGE(JN5)

95817-08016-00

—

$4.12

In stock

36

STOPPER

5RU-24768-00-00

—
Out of stock

37

COVER 3

3C5-2117N-00-00

—
Out of stock

38

SEAL

5XT-21268-00-00

—

$5.89

In stock

40

TOOL KIT

3C5-28100-01-00

—

$49.51

In stock

41

TOOL BOX COMP.

5XT-21107-01-00

—

$21.69

In stock

42

BOLT, FLANGE(4MY)

95027-06012-00

—

$3.28

In stock

43

BOLT, SMALL FLANGE

95027-06035-00

—

$1.85

In stock
