2012 Yamaha XT250 CA (XT250BC) Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 2012 Yamaha XT250 CA (XT250BC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

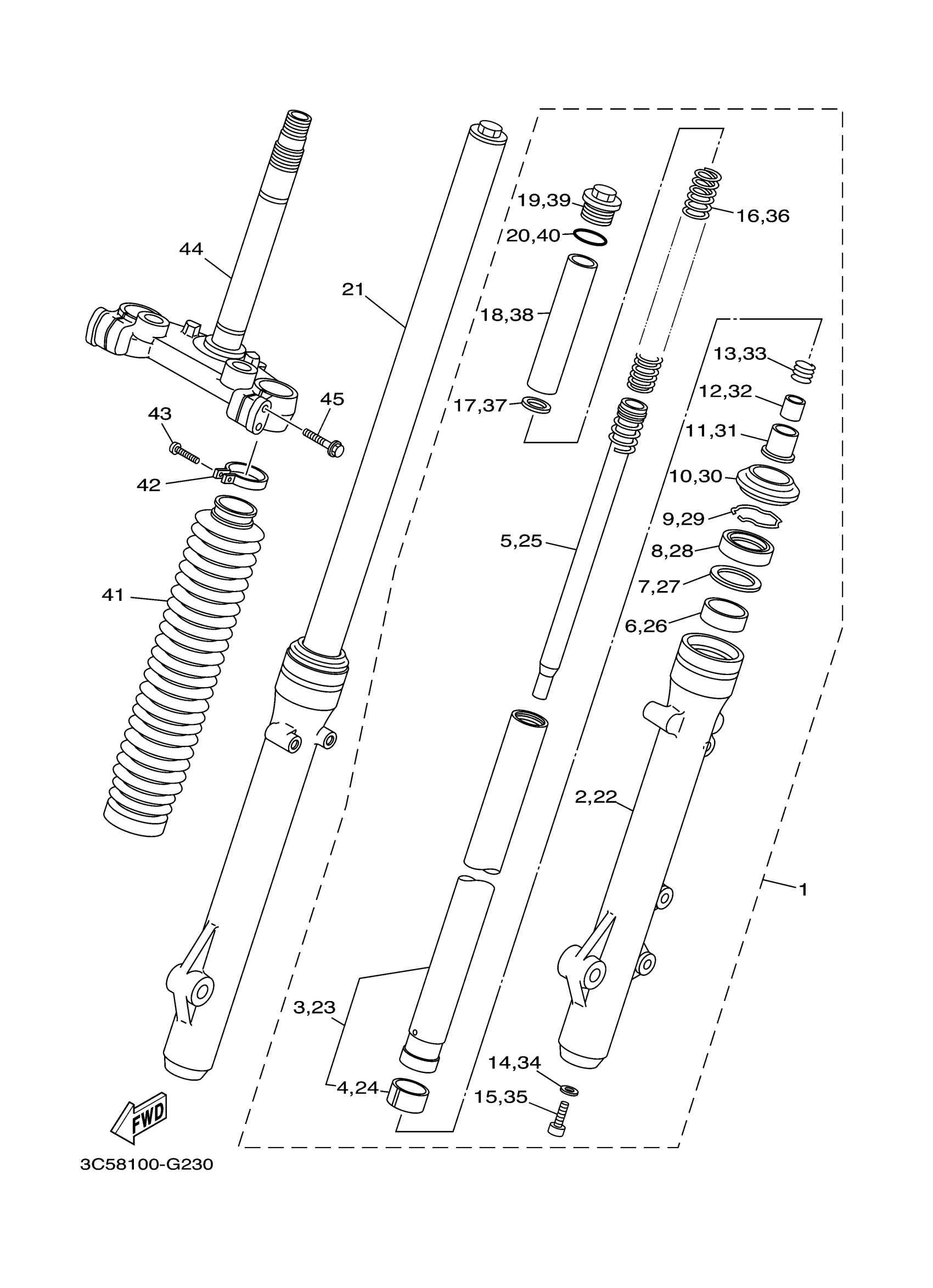

2012 Yamaha XT250 CA (XT250BC) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSY (L.H)

3C5-23102-20-00

—

$528.99

In stock

2

TUBE, OUTER (LEFT)

3C5-23126-10-00

—

$280.34

In stock

3

INNER TUBE COMP.1

3C5-23110-00-00

—

$257.14

In stock

4

PISTON, FRONT FORK

5JX-23171-00-00

1

$19.97

In stock

5

CYLINDER COMP., FRONT FORK

3C5-23170-00-00

—

$95.78

In stock

6

METAL, SLIDE 1

5JX-23125-00-00

1

$16.89

In stock

7

WASHER, SPRING UPPER

5K5-23149-00-00

1

$7.42

In stock

8

OIL SEAL

5JX-23145-00-00

1

$13.06

In stock

9

RING, SNAP

4A1-23156-00-00

1

$4.74

In stock

10

SEAL, DUST

5JX-23144-00-00

1

$14.25

In stock

11

SPINDLE, TAPER

5XT-23173-00-00

—

$32.77

In stock

12

COLLAR 1

5XT-23363-00-00

—

$7.22

In stock

13

SPRING, REBOUND

5XT-23151-00-00

1

$5.45

In stock

14

GASKET

1N1-23158-00-00

1

$6.28

In stock

15

BOLT,SOCKET

91314-08025-00

1

$6.17

In stock

16

SPRING, FRONT FORK

3C5-23141-00-00

—

$38.72

In stock

17

WASHER, SPRING UPPER

4FY-23149-00-00

—

$6.52

In stock

18

SPACER

3C5-23118-00-00

—

$10.54

In stock

19

BOLT, CAP

5JX-23111-00-00

—

$34.48

In stock

20

GASKET

240-23114-00-00

—

$12.27

In stock

21

FRONT FORK ASSY (R.H)

3C5-23103-20-00

—

$775.08

In stock

22

TUBE, OUTER (RIGHT)

3C5-23136-10-00

—

$282.88

In stock

23

INNER TUBE COMP.1

3C5-23110-00-00

—

$257.14

In stock

24

PISTON, FRONT FORK

5JX-23171-00-00

1

$19.97

In stock

25

CYLINDER COMP., FRONT FORK

3C5-23170-00-00

—

$95.78

In stock

26

METAL, SLIDE 1

5JX-23125-00-00

1

$16.89

In stock

27

WASHER, SPRING UPPER

5K5-23149-00-00

1

$7.42

In stock

28

OIL SEAL

5JX-23145-00-00

1

$13.06

In stock

29

RING, SNAP

4A1-23156-00-00

1

$4.74

In stock

30

SEAL, DUST

5JX-23144-00-00

1

$14.25

In stock

31

SPINDLE, TAPER

5XT-23173-00-00

—

$32.77

In stock

32

COLLAR 1

5XT-23363-00-00

—

$7.22

In stock

33

SPRING, REBOUND

5XT-23151-00-00

1

$5.45

In stock

34

GASKET

1N1-23158-00-00

1

$6.28

In stock

35

BOLT,SOCKET

91314-08025-00

1

$6.17

In stock

36

SPRING, FRONT FORK

3C5-23141-00-00

—

$38.72

In stock

37

WASHER, SPRING UPPER

4FY-23149-00-00

—

$6.52

In stock

38

SPACER

3C5-23118-00-00

—

$10.54

In stock

39

BOLT, CAP

5JX-23111-00-00

—

$34.48

In stock

40

GASKET

240-23114-00-00

—

$12.27

In stock

41

BOOT

3C5-23191-10-00

—

$61.77

In stock

42

BAND

3C5-23192-00-00

—

$14.58

In stock

43

SCREW, PAN HEAD

98507-04018-00

—
Out of stock

44

UNDER BRACKET COMP.

3C5-23340-10-00

—

$801.99

In stock

45

BOLT 1

5RS-23346-00-00

—

$6.43

In stock
