1995 Yamaha Serow CA (XT225GC) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 1995 Yamaha Serow CA (XT225GC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

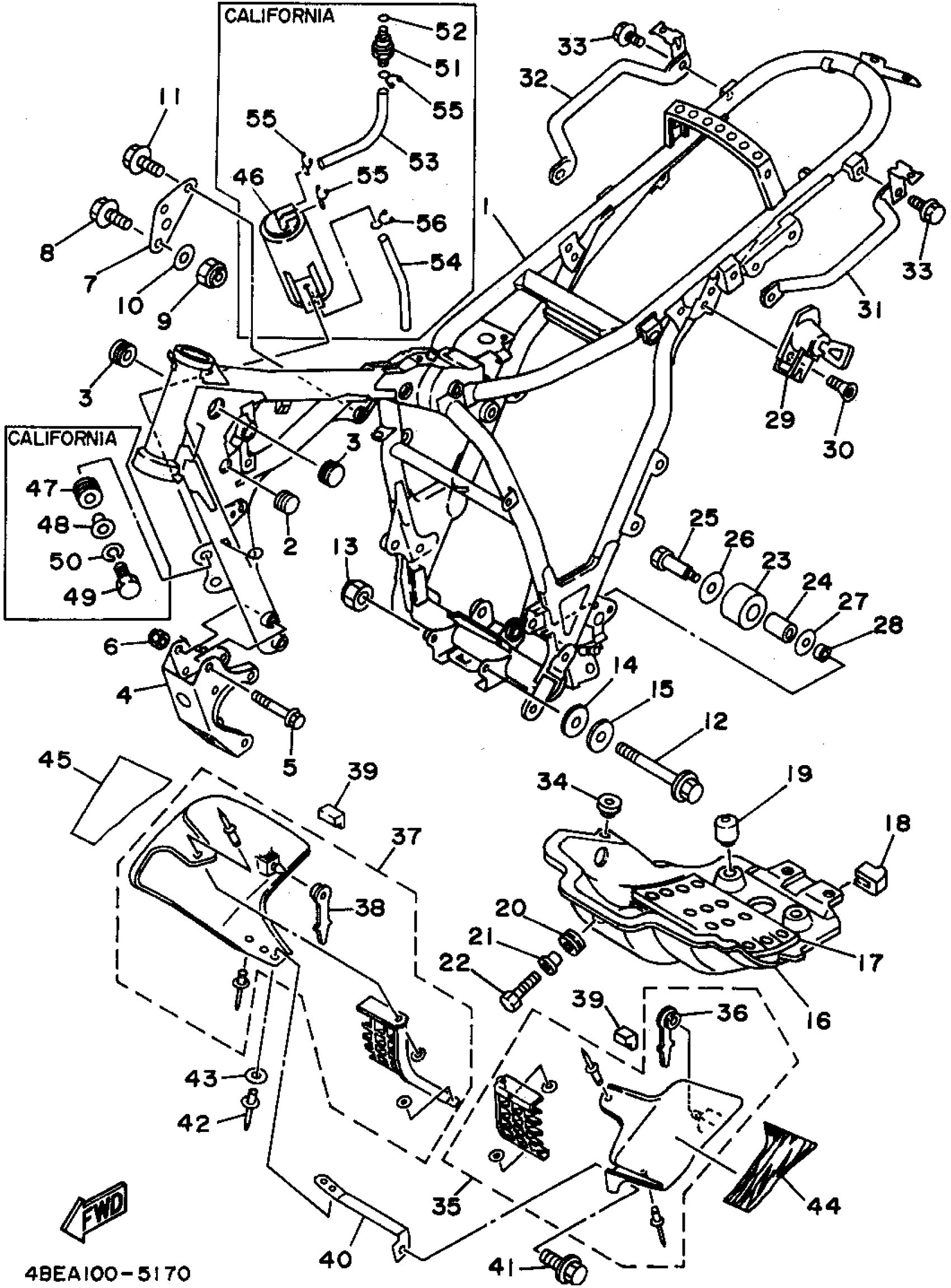

1995 Yamaha Serow CA (XT225GC) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME COMP.

4BE-21110-00-P1

1
Out of stock

1

FRAME COMP.

4FD-21110-00-P1

1

$608.99

In stock

2

PLUG(2GH)

90338-15202-00

1
Out of stock

3

PLUG

90338-24260-00

1
Out of stock

4

STAY, ENGINE 3

3RW-21316-01-P1

1
Out of stock

4

STAY, ENGINE

4BE-21316-00-P1

1
Out of stock

5

BOLT, WASHER BASED

90105-084A1-00

1

$9.38

In stock

6

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

7

STAY, ENGINE 2

1KH-21315-01-00

—
Out of stock

8

BOLT, FLANGE

95817-08050-00

1

$3.15

In stock

9

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

10

WASHER, PLATE (33N)

90201-094G1-00

1

$6.98

In stock

11

BOLT WASHER BASED (1J7)

90105-08066-00

—

$6.82

In stock

12

BOLT

90105-08024-00

1

$6.46

In stock

13

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

14

WASHER, PLATE (33N)

90201-094G1-00

1

$6.98

In stock

15

WASHER, BELLEVILLE

92907-08800-00

—

$0.49

In stock

16

PROTECTOR, ENGINE

4VW-21471-00-00

1
Out of stock

17

DAMPER, RUBBER 1

1KH-21485-00-00

—
Out of stock

18

DAMPER, RUBBER 1

36X-21485-00-00

—
Out of stock

19

DAMPER, RUBBER 1

34L-21485-00-00

—

$18.72

In stock

20

GROMMET 839774310000

90480-14023-00

—

$4.74

In stock

21

COLLAR 437216330000

90387-07391-00

—

$7.74

In stock

22

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

23

TENSIONER

30X-22178-00-00

—
Out of stock

24

BUSH

4V4-22184-00-00

—

$3.57

In stock

25

BOLT (23X)

90109-08705-00

—

$12.78

In stock

26

WASHER, PLATE(3RR)

90201-133P2-00

—

$6.85

In stock

27

WASHER, PLATE(8AT)

90201-081R9-00

—
Out of stock

28

COLLAR (7R4)

90387-085E1-00

—

$5.37

In stock

29

HELMET HANGER ASSY

5H0-21308-01-00

—
Out of stock

30

SCREW, COUNTERSUNK (21V)

90151-06025-00

—
Out of stock

31

HANDLE, STANDING

4JG-21165-20-00

1
Out of stock

32

STAY, REAR

4BE-21275-10-00

1
Out of stock

33

BOLT, FLANGE(JN5)

95817-08016-00

—

$4.12

In stock

34

SEAL, RIGHT SIDE COVER

2J5-21732-00-00

—
Out of stock

35

SCOOP COMP. AIR 1

3RW-W2131-10-00

—
Out of stock

36

GROMMET(1KH)

90480-14448-00

—
Out of stock

37

SCOOP COMP. AIR 2

4BE-W2132-00-00

1
Out of stock

38

GROMMET(1KH)

90480-14448-00

—
Out of stock

39

GROMMET

90480-16185-00

—

$6.68

In stock

40

BRACKET, COVER

4BE-2139T-00-00

—
Out of stock

41

BOLT, WITH WASHER

90119-06242-00

—

$5.86

In stock

42

RIVET,BLIND

90267-40080-00

1
Out of stock

43

WASHER, PLATE(26H)

90201-044H9-00

—

$6.68

In stock

44

GRAPHIC

4BE-24244-10-00

1
Out of stock

45

GRAPHIC

4BE-24245-10-00

1
Out of stock

46

CANISTER ASSY

4BE-24170-00-00

—

$327.83

In stock

47

GROMMET(56R)

90480-15342-00

—

$4.11

In stock

48

COLLAR(52E)

90387-063G3-00

—
Out of stock

49

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

50

WASHER, SPRING

92907-06100-00

—
Out of stock

51

ROLL OVER VALVE ASSY

20K-24180-00-00

—

$124.05

In stock

52

O-RING (4G0)

93210-11453-00

—

$5.86

In stock

53

HOSE (L200)

90445-10752-00

—

$3.88

In stock

54

HOSE (L210)

90445-110F5-00

—

$14.08

In stock

55

CLIP

90467-090A2-00

—

$2.51

In stock

56

CLIP(1JH)

90467-11106-00

—
Out of stock
