1993 Yamaha Serow CA (XT225EC) Handle Cable Diagram

← All diagrams

Find the part on the Handle Cable diagram for your 1993 Yamaha Serow CA (XT225EC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

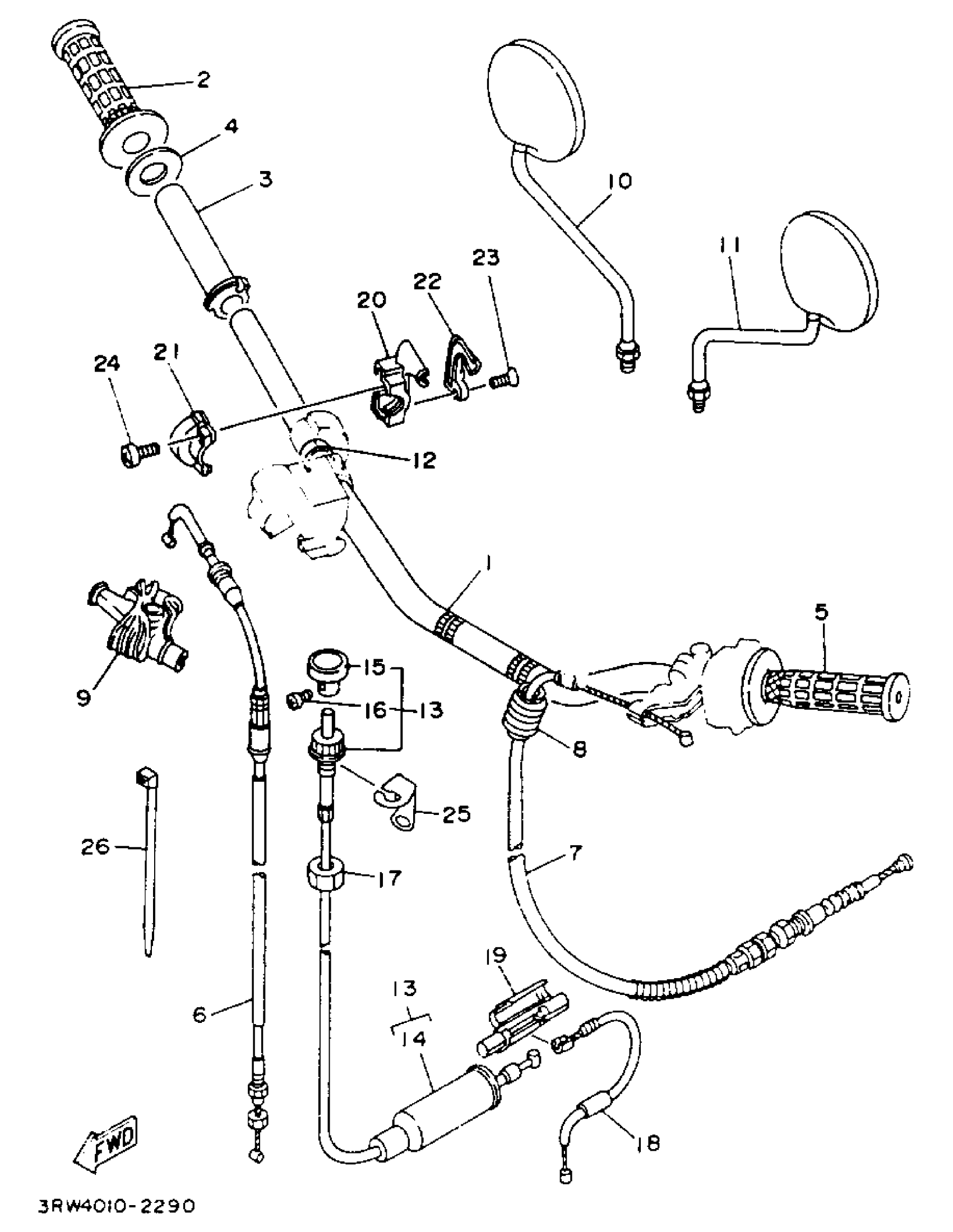

1993 Yamaha Serow CA (XT225EC) Handle Cable Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLEBAR

4BE-26111-01-00

—

$52.45

In stock

2

GRIP (R.H)

1LX-26242-01-00

1

$29.77

In stock

3

TUBE, THROTTLE GUIDE

434-26243-12-00

1
Out of stock

4

RING, LEAF

1M1-26249-01-00

1
Out of stock

5

GRIP (L.H)

1LX-26241-01-00

1

$28.30

In stock

6

CABLE, THROTTLE 1

3RW-26311-10-00

1

$68.17

In stock

7

CABLE, CLUTCH

5EK-26335-00-00

1

$40.09

In stock

8

BOOT, WIRE

1E6-26342-00-00

1

$26.82

In stock

9

COVER, HANDLE LEVER (R.H)

1T5-26372-00-00

1

$17.86

In stock

10

1

$45.60

In stock

11

MIRROR ASSY., 2

5Y1-26290-11-00

1
Out of stock

12

COLLAR (2H7)

90387-22660-00

1

$7.75

In stock

13

STARTER CABLE ASSY

2TY-F6330-00-00

1
Out of stock

14

CAP, RUBBER

1YU-26329-00-00

—
Out of stock

15

KNOB, STARTER

1AE-26325-00-00

1
Out of stock

16

SCREW (J10)

90149-03132-00

—

$7.26

In stock

17

NUT

1VJ-26333-00-00

—

$6.43

In stock

18

CABLE, STARTER 2

3RW-26334-00-00

—

$28.22

In stock

19

CONNECTOR, CABLE

53L-26261-01-00

—
Out of stock

20

CAP, GRIP UPPER

38V-26281-00-98

—
Out of stock

21

CAP, GRIP UNDER (516)

493-26282-00-98

—
Out of stock

22

CAP, WIRE

38V-2628H-00-00

—
Out of stock

23

SCREW, FLAT

98707-04012-00

—

$1.43

In stock

24

SCREW, PAN HEAD

90157-05M19-00

1

$3.62

In stock

25

HOLDER, WIRE

4BE-2637G-10-00

1
Out of stock

26

BAND

1UA-82591-00-00

—
Out of stock
