2022 Yamaha XSR700 (XSR700NB) Side Cover Diagram

← All diagrams

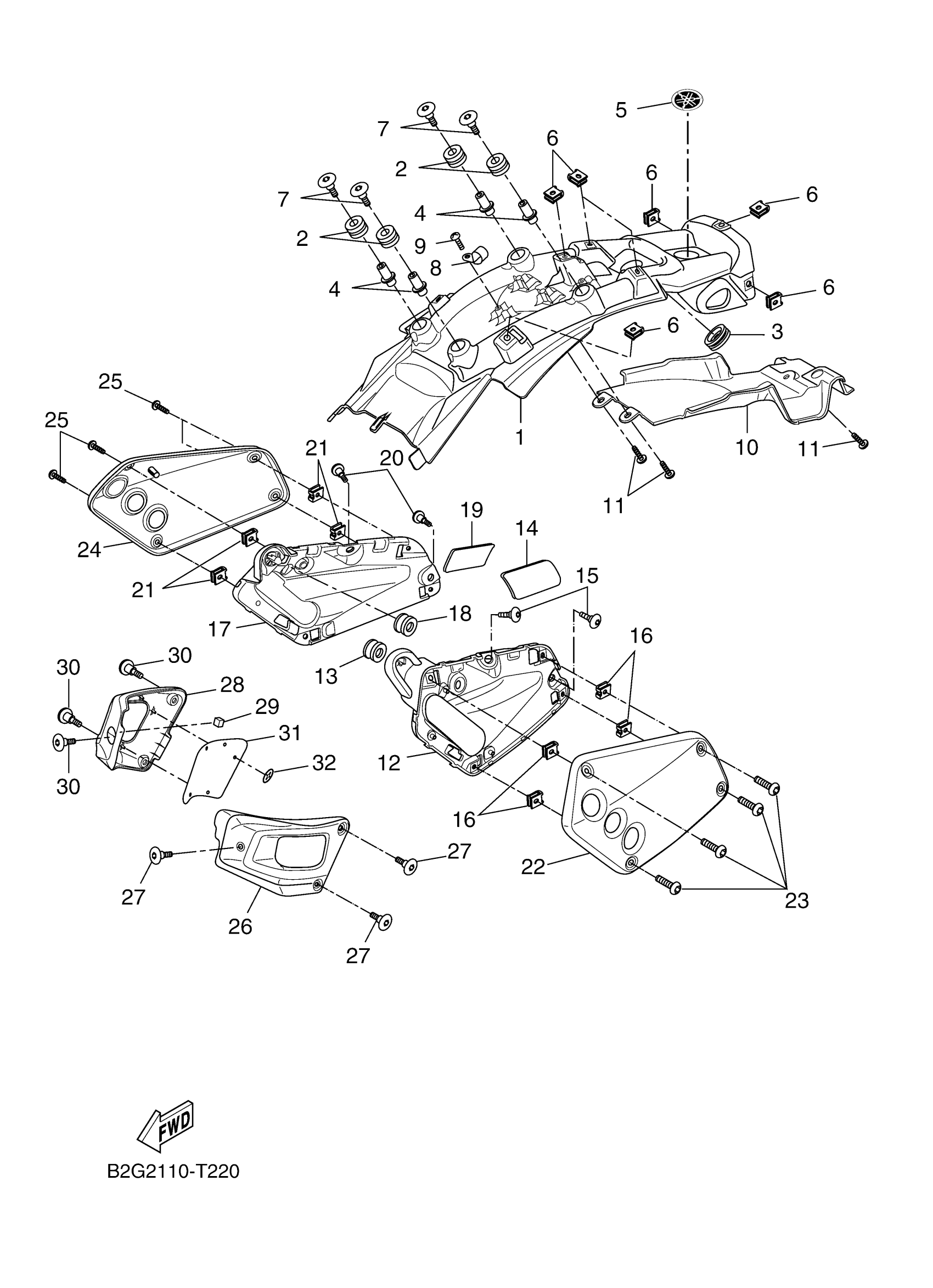

Find the part on the Side Cover diagram for your 2022 Yamaha XSR700 (XSR700NB), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2022 Yamaha XSR700 (XSR700NB) Side Cover Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

GUARD MUD

B34-F1629-00-00

1

$119.05

In stock

2

GROMMET

90480-16X01-00

—

$17.12

In stock

3

GROMMET (3AB)

90480-25482-00

1

$4.11

In stock

4

NUT

B2G-21791-00-00

1

$19.00

In stock

5

TUNING FORK MARK

4KN-2836B-10-00

1
Out of stock

6

NUT SPRING

90183-05X04-00

—

$30.17

In stock

7

BOLT,HEX. SOCKET BUTTON

90111-06095-00

1

$6.28

In stock

8

CLAMP(74L)

90461-11099-00

1

$1.95

In stock

9

SCREW, TRUSS TAP.

97707-40012-00

—

$6.69

In stock

10

COVER, REAR FENDER 1

B34-F163A-00-00

1

$57.38

In stock

11

SCREW, TAPPING

90167-05079-00

1

$3.05

In stock

12

COVER SIDE 1

B34-F1711-00-00

1

$85.03

In stock

13

GROMMET(4DN)

90480-01558-00

1

$3.95

In stock

14

DAMPER, PLATE

90520-03017-00

1

$2.08

In stock

15

BOLT

90111-05011-00

1

$4.37

In stock

16

NUT SPRING

90183-05X04-00

—

$30.17

In stock

17

COVER SIDE 2

B34-F1721-00-00

—

$79.74

In stock

18

GROMMET(4DN)

90480-01558-00

1

$3.95

In stock

19

DAMPER, PLATE

90520-03017-00

1

$2.08

In stock

20

BOLT

90111-05011-00

1

$4.37

In stock

21

NUT SPRING

90183-05X04-00

—

$30.17

In stock

22

COVER, SIDE 3

B2G-21731-00-P3

—

$218.60

In stock

23

BOLT(3JP)

90111-05012-00

—

$6.68

In stock

24

COVER, SIDE 4

B2G-21741-00-P3

—

$218.60

In stock

25

BOLT(3JP)

90111-05012-00

—

$6.68

In stock

26

SCOOP AIR 1

B34-F137W-00-00

—

$89.51

In stock

27

BOLT

90111-05011-00

1

$4.37

In stock

28

SCOOP AIR 2

B34-F137X-00-00

—

$89.51

In stock

29

DAMPER 1

4HM-21638-00-00

—

$6.38

In stock

30

BOLT

90111-05011-00

1

$4.37

In stock

31

GRILL AIR INTAKE 2

B34-F837R-00-00

—

$68.88

In stock

32

NUT, SPRING (6E5)

90183-05M02-00

—

$0.42

In stock
