2022 Yamaha XSR700 (XSR700NB) Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 2022 Yamaha XSR700 (XSR700NB), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

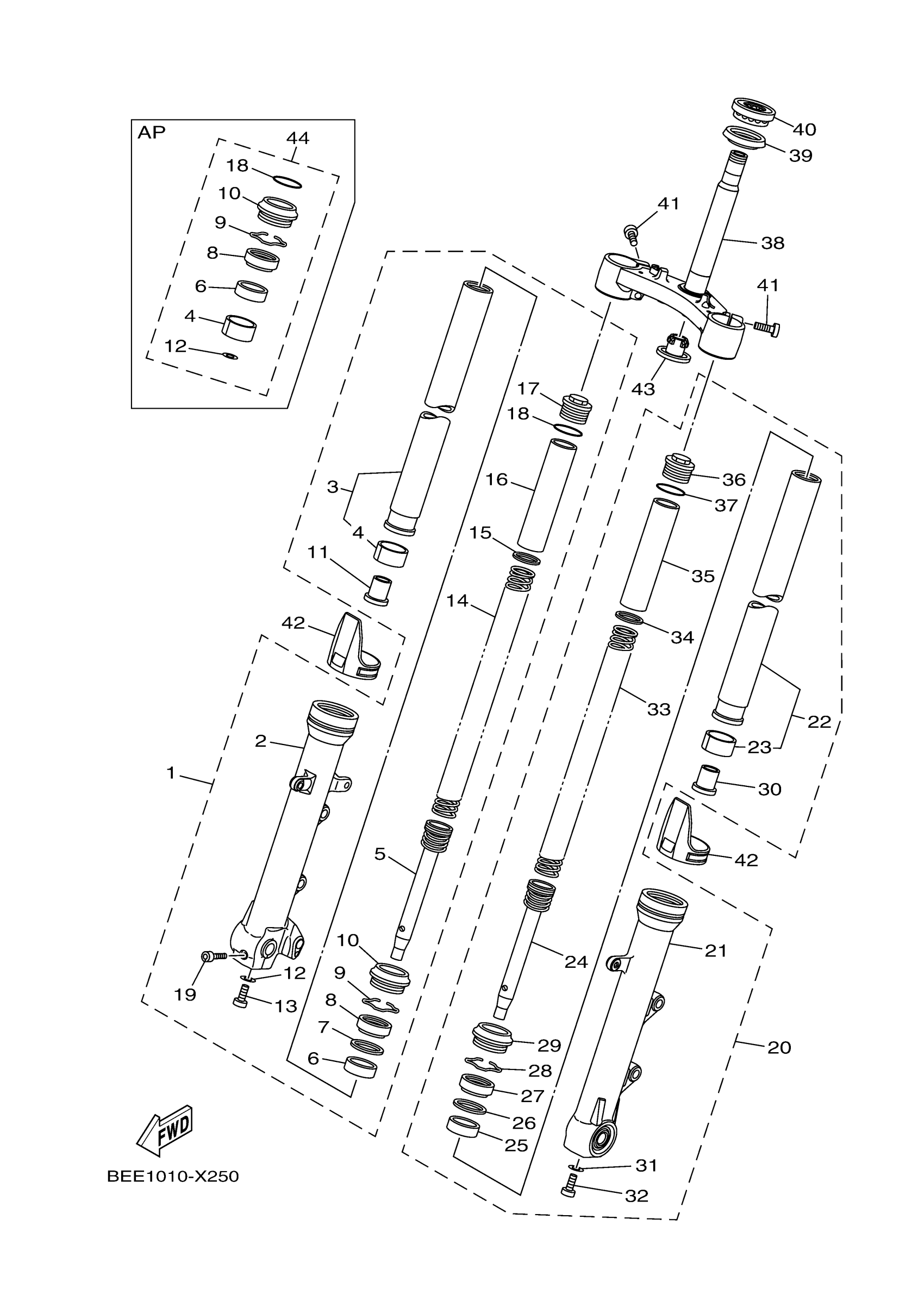

2022 Yamaha XSR700 (XSR700NB) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSY (R

BJV-23103-00-00

—

$454.28

In stock

2

TUBE, OUTER 2

BAT-23136-00-00

1

$392.00

In stock

3

INNER TUBE COMP.1

1WS-23110-00-00

—

$176.61

In stock

4

PISTON, FRONT FORK

5BN-23171-00-00

1

$19.48

In stock

5

CYLINDER COMP., FR

1WS-23170-00-00

—

$111.89

In stock

6

METAL, SLIDE 1

4FM-23125-40-00

1

$28.47

In stock

7

WASHER, OIL SEAL

36Y-23146-10-00

1

$22.06

In stock

8

OIL SEAL

4EB-23145-01-00

1

$24.25

In stock

9

CLIP, OIL SEAL

26H-23156-00-00

1

$6.62

In stock

10

SEAL, DUST

4EB-23144-00-00

1

$19.48

In stock

11

SPINDLE, TAPER

4YR-23173-00-00

—

$32.10

In stock

12

GASKET

509-23158-L0-00

1

$14.34

In stock

13

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

1

$7.65

In stock

14

SPRING, FRONT FORK

1WS-23141-01-00

1

$38.97

In stock

15

WASHER, SPRING UPPER

3EN-23149-50-00

1

$2.78

In stock

16

SPACER

3FW-23118-00-00

—

$18.18

In stock

17

BOLT, CAP

1D0-23111-00-00

—

$43.83

In stock

18

O-RING

43F-23188-11-00

—

$2.83

In stock

19

BOLT,SOCKET

91314-08040-00

—
Out of stock

20

FRONT FORK ASSY (L

BJV-23102-00-00

—

$454.28

In stock

21

TUBE, OUTER (L.H)

BAT-23126-00-00

—

$388.51

In stock

22

INNER TUBE COMP.1

1WS-23110-00-00

—

$176.61

In stock

23

PISTON, FRONT FORK

5BN-23171-00-00

1

$19.48

In stock

24

CYLINDER COMP., FR

1WS-23170-00-00

—

$111.89

In stock

25

METAL, SLIDE 1

4FM-23125-40-00

1

$28.47

In stock

26

WASHER, OIL SEAL

36Y-23146-10-00

1

$22.06

In stock

27

OIL SEAL

4EB-23145-01-00

1

$24.25

In stock

28

CLIP, OIL SEAL

26H-23156-00-00

1

$6.62

In stock

29

SEAL, DUST

4EB-23144-00-00

1

$19.48

In stock

30

SPINDLE, TAPER

4YR-23173-00-00

—

$32.10

In stock

31

GASKET

509-23158-L0-00

1

$14.34

In stock

32

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

1

$7.65

In stock

33

SPRING, FRONT FORK

1WS-23141-01-00

1

$38.97

In stock

34

WASHER, SPRING UPPER

3EN-23149-50-00

1

$2.78

In stock

35

SPACER

3FW-23118-00-00

—

$18.18

In stock

36

BOLT, CAP

1D0-23111-00-00

—

$43.83

In stock

37

O-RING

43F-23188-11-00

—

$2.83

In stock

38

UNDER BRACKET COMP.

B34-23340-00-00

—

$557.99

In stock

39

SEAL, STEERING

3FV-23462-00-00

—

$21.37

In stock

40

BEARING(3FV)

93399-99932-00

—

$55.01

In stock

41

BOLT,SOCKET

91314-08030-00

—

$2.29

In stock

42

COVER

1WS-2331G-00-00

—

$7.72

In stock

43

COVER, LOWER 1

4KM-23123-01-00

—

$12.27

In stock

44

FORK SEAL KIT (ONE FORK)

B2G-W003B-00-00

—

$50.17

In stock
